Leitungsschutzschalter Hager MCB quickconnect 3P 3 230V Typ B 13A Icn 6kA 4TE MCB313

EAN-Nr.
3250614324420
E-nr.
805 089 004
VPE
1 Stück

You have to log in with your myHager profile to see prices and to order.

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Wählen Sie einen Wiederverkäufer

Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst

Leitungsschutzschalter Hager MCB quickconnect 3P 3 230V Typ B 13A Icn 6kA 4TE

MCB313

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar

Optionales Zubehör

  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
  • LZ060

    Distanzstück für Wärmeentlastung
     1.45 CHF  / Stück*

Technische Merkmale

Archi­tektur
  • Polart
    3x 1P+N
  • Auslö­se­cha­rak­te­ristik
    B
Elek­tri­scher Strom
  • Nenn­strom
    13 A
  • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics AC nach IEC60898-1
    6 kA
  • Ausschalt­ver­mögen Icn bei 230 V AC nach IEC60898-1
    6 kA
  • Einstel­lung des ther­mi­schen Auslö­sers in AC
    1,13 - 1,45 A
  • Nenn­strom bei -25°C
    16,84 A
  • Nenn­strom bei -20°C
    16,53 A
  • Nenn­strom bei -15°C
    16,21 A
  • Nenn­strom bei -10°C
    15,89 A
  • Nenn­strom bei -5°C
    15,56 A
  • Nenn­strom bei 0°C
    15,22 A
  • Nenn­strom bei 5°C
    14,87 A
  • Nenn­strom bei 10°C
    14,52 A
  • Nenn­strom bei 15°C
    14,15 A
  • Nenn­strom bei 20°C
    13,78 A
  • Nenn­strom bei 25°C
    13,40 A
  • Nenn­strom bei 30°C
    13 A
  • Nenn­strom bei 35°C
    12,85 A
  • Nenn­strom bei 40°C
    12,69 A
  • Nenn­strom bei 45°C
    12,54 A
  • Nenn­strom bei 50°C
    12,38 A
  • Nenn­strom bei 55°C
    12,22 A
  • Nenn­strom bei 60°C
    12,06 A
  • Nenn­strom bei 65°C
    11,89 A
  • Nenn­strom bei 70°C
    11,73 A
Elek­tri­sche Haupt­at­tri­bute
  • Ausschalt­ver­mögen Icn AC nach IEC60898-1
    6 kA
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment Untere Klemme
    2 - 2 Nm
  • Typ obere Anschluss­klemme für modu­lare Geräte
    quick­connect
  • Typ untere Anschluss­klemme für modu­lare Geräte
    biconnect, quick­busbar
Span­nung
  • Bemes­sungs­be­triebss­pan­nung Ue
    230 - 230 V
  • Versor­gungs­span­nungsart
    AC
  • Isola­ti­onss­pan­nung Ui
    500 V
  • Stoss­s­pan­nungs­fes­tig­keit
    4000 V
  • Über­span­nungs­ka­te­gorie gemäss IEC60947-1 2.5.60 Tabelle H1
    3
Frequenz
  • Frequenz
    50 - 60 Hz
Kapa­zität
  • Anzahl Module
    4
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    9,94 W
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -5 - 40 °C
  • Höhe über N.N.
    2000 m
Belast­bar­keit
  • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
    2000
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
    2000
Sicher­heit
  • Schutzart IP
    IP20
Anschluss
  • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
    1 - 16 mm²
  • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
    1 - 10 mm²
Anschluss­mög­lich­keiten
  • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
    Verscho­bene Klemme
  • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
    Verscho­bene Klemme
Abmes­sungen
  • Höhe
    86 mm
  • Breite
    71 mm
  • Tiefe
    70 mm

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP Dokument en-GB 2025-11-20
PDF
67,85 MB
Hager REACH declaration MCB313
PDF
Hager RoHS Report MCB313
PDF

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild MCB313 | Hager Schweiz

    Produktbild MCB313

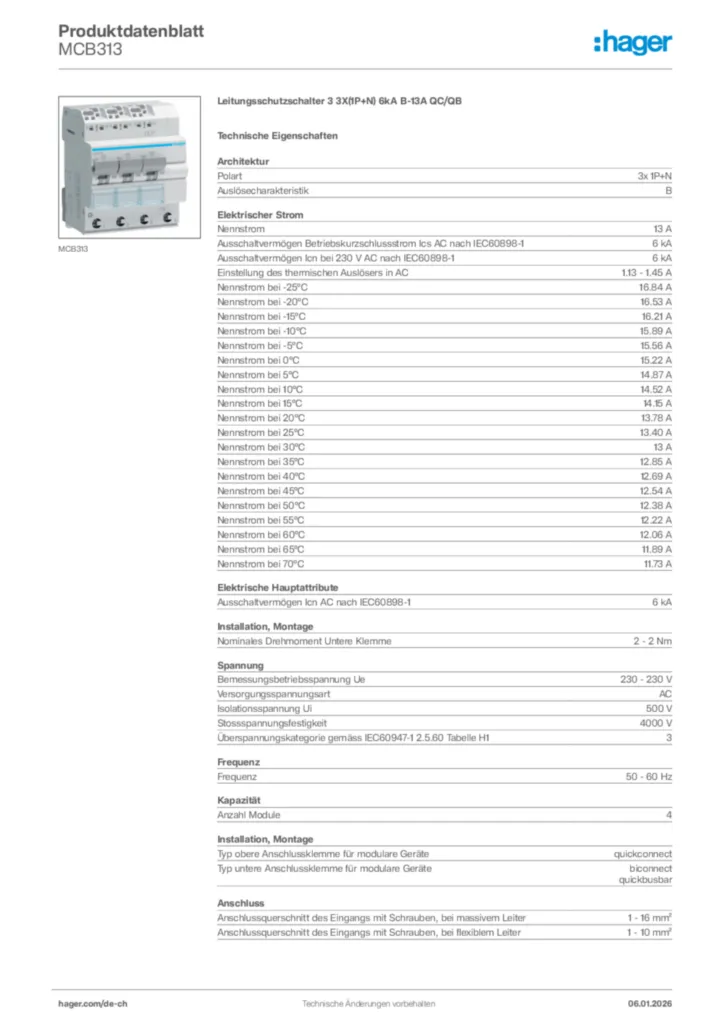

  • Product datasheet

    Bild Hager Produktdatenblatt MCB313 | Hager Schweiz

    Hager Produktdatenblatt MCB313

    Leitungsschutzschalter 3 3X(1P+N) 6kA B-13A QC/QB

    PDF

  • Konformitätserklärung

    Bild Konformitätserklärung en-GB 2024-05-16 | Hager Schweiz

    Konformitätserklärung en-GB 2024-05-16

    PDF
    399,65 kB
