NH-Doppellasttrennleiste 2000A 3-polig schaltbar Trennung seitlich rechts LVTR2000TP

EAN-Nr.
7611919362863
VPE
1 Stück
Rabattgruppe
52
Preis*
 2’368.00 CHF
/ Stück *
 2’368.00 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

NH-Doppellasttrennleiste 2000A 3-polig schaltbar Trennung seitlich rechts

LVTR2000TP

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Klem­me­n­ab­de­ckung 1 Produkte verfügbar
  • Kenn­zeich­nungs­ma­te­rial 1 Produkte verfügbar
  • Sammel­schiene 1 Produkte verfügbar

Optionales Zubehör

  • Klem­me­n­ab­de­ckung
  • Kenn­zeich­nungs­ma­te­rial
  • Sammel­schiene
  • LVZALD

    Anschlussraumabdeckung lang zu NH2-NH3-Doppellastschaltleiste
     93.50 CHF  / Stück*
  • LVZIFT2000

    Infoträger zu Doppeltrennleiste 2000A
     7.45 CHF  / Stück*
  • CUC10

    C-Kupferprofil 840A Länge 3m 410mm²
     1’207.00 CHF  / Stück*

Technische Merkmale

  • AT_Ac­cep­ta­ble­Cur­ren­tRa­ting­AC22B400V
    2000 A
  • AT_Ac­cep­ta­ble­Cur­ren­tRa­ting­AC22B500V
    2000 A
  • AT_Ac­cep­ta­ble­Cur­ren­tRa­ting­AC21B690V
    2000 A
Elek­tri­scher Strom
  • Nenn­strom
    2000 A
  • zul. Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw unter 1s IEC60947
    25 kA
Siche­rung
  • Siche­rungs­grösse
    NH3
Anschluss­mög­lich­keiten
  • Anschluss-/­Ste­ckertyp
    Schrau­b­an­schluss
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    35 - 240 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    35 - 240 mm²
  • Anschluss-/­Ste­ckertyp
    Schrau­b­an­schluss
Archi­tektur
  • Polan­zahl
    3
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 55 °C
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    32 - 32 Nm
Belast­bar­keit
  • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
    100
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
    500
Sicher­heit
  • Schutzart IP
    IP2X
Span­nung
  • Isola­ti­onss­pan­nung Ui
    1000 V
  • Stoss­s­pan­nungs­fes­tig­keit
    12 kV
Abmes­sungen
  • Abstand Sammel­schienen
    185 mm
  • Höhe
    740 mm
  • Tiefe
    190 mm
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    636 W
Frequenz
  • Frequenz
    50 - 60 Hz
Elek­tri­scher Schutz
  • Mit Fehler­an­zeige
    Nein

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

Hager REACH declaration LVTR2000TP
PDF
Hager RoHS Report LVTR2000TP
PDF

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild LVTR2000TP | Hager Schweiz

    Produktbild LVTR2000TP

  • Product datasheet

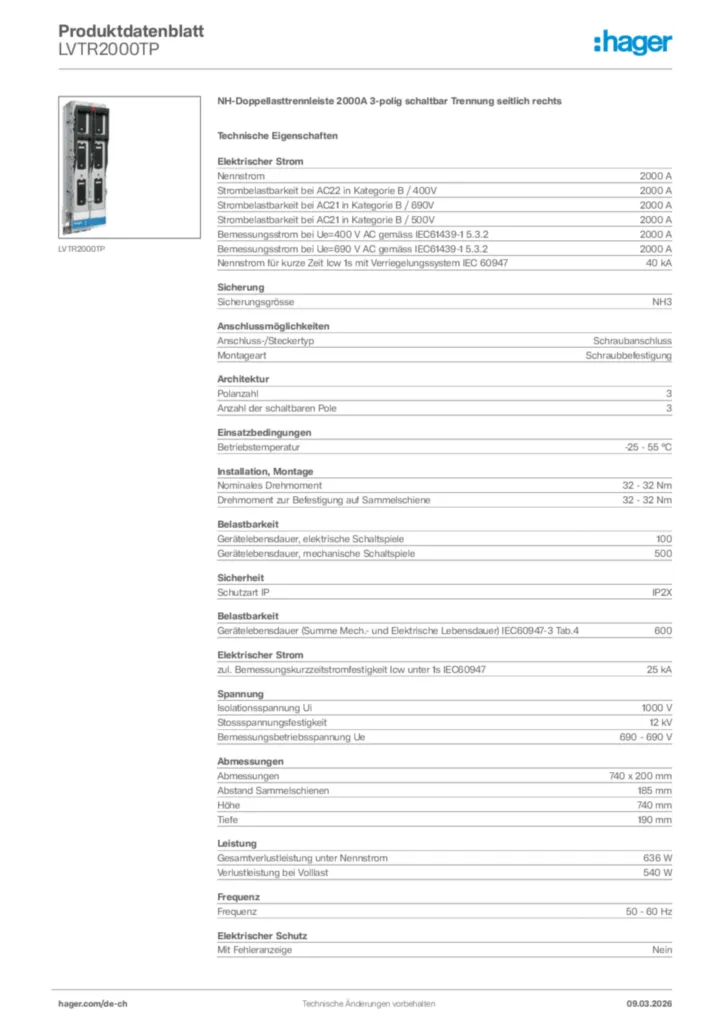

    Bild Hager Produktdatenblatt LVTR2000TP | Hager Schweiz

    Hager Produktdatenblatt LVTR2000TP

    NH-Doppellasttrennleiste 2000A 3-polig schaltbar Trennung seitlich rechts

    PDF

  • Bedienungsanleitung

    Bild Bedienungsanleitung de-CH, en-GB, fr-CH, it-CH 2011-03-31 | Hager Schweiz

    Bedienungsanleitung de-CH, en-GB, fr-CH, it-CH 2011-03-31

    PDF
    4,05 MB
    Bild Montageanleitung für Feldschienen Längstrennung und Stromwandler Einbau Index b | Hager Schweiz

    Montageanleitung für Feldschienen Längstrennung und Stromwandler Einbau Index b

    Bedienungsanleitung International 2021-06-25

    PDF
    2,11 MB

  • Konformitätserklärung

    Bild EU Declaration of Conformity | Hager Schweiz

    EU Declaration of Conformity

    Konformitätserklärung en-GB, de-DE 2023-09-14

    PDF
    699,79 kB
    Bild Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014) | Hager Schweiz

    Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)

    Konformitätserklärung International 2019-01-07

    PDF
    615,53 kB
