NH2-Sicherungslastschaltleiste 400A 3-polig schaltbar V-Anschluss rostfrei LVSR2VP
Preis*
CHF 483.00
/ St.
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Abdeckung/Blende/Beschriftungsleiste 1 product.page.accessories.products-available -
Schraubbefestigungset 2 product.page.accessories.products-available -
Mechanisches Zubehör für Niederspannungskomponenten 5 product.page.accessories.products-available -
Neutralleitertrenn-Reihenklemme 1 product.page.accessories.products-available -
Kennzeichnungsmaterial 1 product.page.accessories.products-available -
Sammelschienenklemme 1 product.page.accessories.products-available
product.page.accessories.title-modal
-
LVZAE12R
Anschlusselement M12x35
CHF 14.15 / St.* -
LVZAE8RAnschlusselement M8x30
CHF 11.30 / St.*
-
LVZBR
Bolzenanschluss zu NH1-NH3 rostfrei
CHF 33.25 / Set* -
LVZMGVSchublade für V-Stahl Einlegeklemme zu NH1-NH3
CHF 11.10 / Set* -
LVZSMSpannungsabnahme oben mit Motorschutzschalter 4.0-6.3A
CHF 266.00 / St.* -
LVZSSSpannungsabnahme oben mit D01-Sicherungssockel
CHF 235.00 / St.* -
LVZUBBeschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
CHF 41.65 / Set*
-
N401
Neutralleitertrenner 400A für TN-C TN-S und TT-Netze rostfrei
CHF 126.00 / St.*
-
LVZIFT2
Infoträger zu NH2-Sicherungslastschaltleiste 400A
CHF 8.25 / St.*
-
LVZAZV
PEN-Anschluss für V-Klemmen Anschlüsse versetzt
CHF 22.25 / St.*
-
CUC10C-Kupferprofil 840A Länge 3m 410mm²
CHF 1’306.00 / St.* -
CUC6C-Kupferprofil 560A Länge 3m 250mm²
CHF 333.00 / St.*
Technische Merkmale
Elektrischer Strom
-
Nennstrom400 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4120 kA
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V400 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V400 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V400 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 800V250 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.2400 A
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.2400 A
-
Bemessungsstrom bei Ue=800 V AC gemäss IEC61439-1 5.3.2250 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V nach IEC61439-1 3.8.10.4100 kA
-
Nennstrom für kurze Zeit Icw 1s mit Verriegelungssystem IEC 6094715 kA
-
Nennstrom für Sicherungseinsätze25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094710 kA
Sicherung
-
SicherungsgrösseNH2
Anschlussmöglichkeiten
-
Anschluss-/SteckertypKlemmbefestigung
-
MontageartSchraubbefestigung
Anschluss
-
Anschlussquerschnitt bei starrem Leiter (RE)25 - 300 mm²
-
Anschlussquerschnitt bei starrem Leiter (SE)25 - 300 mm²
-
Anschluss-/SteckertypV-Anschlussklemme
-
Anschlussquerschnitt bei flexiblem Leiter (SM)25 - 300 mm²
-
Art der AnschlussraumabdeckungStandard-Anschlussraumabdeckung
-
Anschlussquerschnitt bei flexiblem Leiter (RM)25 - 300 mm²
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment4 - 4 Nm
-
Drehmoment zur Befestigung auf Sammelschiene32 - 32 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele800
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41000
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit12 kV
-
Bemessungsbetriebsspannung Ue400 - 800 V
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe671 mm
-
Tiefe190 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom56 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert34 W
-
Verlustleistung bei Volllast158 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendNein
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)0
catalog.pageproduct.title_sustainability.h2
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
catalog.pageproduct.sustainability_block.downloads_h3
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVSR2VP
-
GeneratedProductDatasheet

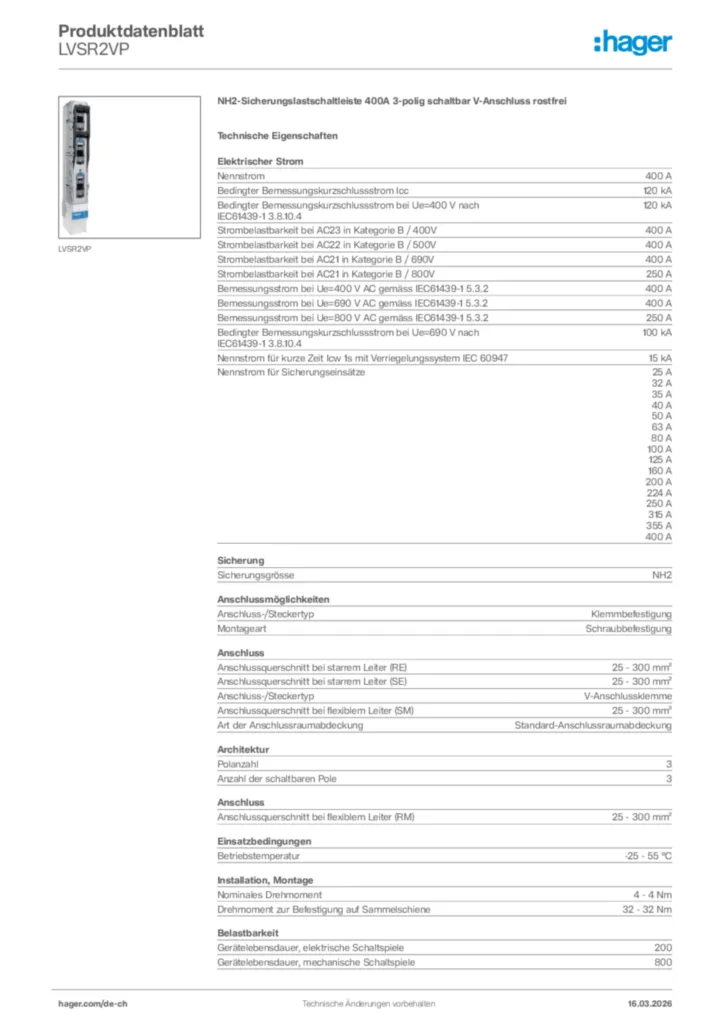

Hager Produktdatenblatt LVSR2VP
