NHS-Lastschaltleiste weber.vertigroup 1P DIN00 160A SaS/Adapter 100mm Klemme LVS00100RE

NH-Sicherungs-Lastschaltleiste weber.vertigroup
EAN-Nr.
4049857199907
E-nr.
847 011 099
VPE
1 Stück
Rabattgruppe
57
Preis*
 122.50 CHF
/ Stück *
 122.50 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

NHS-Lastschaltleiste weber.vertigroup 1P DIN00 160A SaS/Adapter 100mm Klemme

LVS00100RE

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (13)
    • Klem­me­n­ab­de­ckung 1 Produkte verfügbar
    • Sammel­schie­nen­klemme 1 Produkte verfügbar
    • Nieder­span­nung HRC Siche­rungs­ein­satz 3 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 2 Produkte verfügbar
    • Schraub­be­fes­ti­gungset 2 Produkte verfügbar
    • Kenn­zeich­nungs­ma­te­rial 2 Produkte verfügbar

    Optionales Zubehör

    • Klem­me­n­ab­de­ckung
    • Sammel­schie­nen­klemme
    • Nieder­span­nung HRC Siche­rungs­ein­satz
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Schraub­be­fes­ti­gungset
    • Kenn­zeich­nungs­ma­te­rial
    • Zube­hör/Er­satz­teile für Sammel­schienen
    • LVZ00AL

      Anschlussraumabdeckung standard für LV NH00/60/100mm
       17.85 CHF  / Stück*
    • LVZ00EK

      Sammelschienenklemme LV zu Größe 00/100 und 00/185 für Flachschiene 5-10mm
       15.40 CHF  / Set*
    • NH00LP125MR

      NH-Sicherungseinsatz Grösse 00 400V~ gG 125A Stirnkennmelder
       9.00 CHF  / Stück*
    • NH00LP160MR

      NH-Sicherungseinsatz Grösse 00 400V~ gG 160A Stirnkennmelder
       9.00 CHF  / Stück*
    • NH00LP6MR

      NH-Sicherungseinsatz Grösse 00 400V~ gG 6A Stirnkennmelder
       7.50 CHF  / Stück*
    • LVZ00AHB

      Gerätehalter als Blindelement für LV NH00, 95mm lang ohne Ausschnitt
       10.25 CHF  / Stück*
    • LVZ00AV

      Messgerätehalter für LV NH00, 95mm lang mit Ausschnitt 48x48mm
       11.50 CHF  / Stück*
    • LVZAE12R

      Anschlusselement M12x35
       13.05 CHF  / Stück*
    • LVZAE8R

      Anschlusselement M8x30
       10.45 CHF  / Stück*
    • LVZIFT00

      Infoträger lang Gr.00 100mm mit Typen- und Bezeichnungsschild zu LVS00
       6.00 CHF  / Stück*
    • LVZIFT00100

      Infoträger Gr.00 100mm mit Typen- und Bezeichnungsschild zu LVS00100
       6.00 CHF  / Stück*
    • LVZRAD80D

      Leerfeldabdeckung 100mm mit Befestigung
       41.00 CHF  / Stück*
    • LVZRAD80DX

      Leerfeldabdeckung 100mm ohne Befestigung
       59.00 CHF  / Stück*

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      160 A
    • Bedingter Bemes­sungs­kurz­schluss­strom Icc
      100 kA
    • Bedingter Bemes­sungs­kurz­schluss­strom bei Ue=400 V nach IEC61439-1 3.8.10.4
      100 kA
    • zul. Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw unter 1s IEC60947
      5 kA
    Siche­rung
    • Siche­rungs­grösse
      NH00
    Anschluss­mög­lich­keiten
    • Anschluss-/­Ste­ckertyp
      Direk­t­an­schluss
    Anschluss
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      4 - 95 mm²
    • Anschluss­quer­schnitt bei starrem Leiter
      4 - 95 mm²
    • Anschluss-/­Ste­ckertyp
      Rahmen­klemme
    Archi­tektur
    • Polan­zahl
      1
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -25 - 55 °C
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment
      14 - 14 Nm
    Belast­bar­keit
    • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
      200
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
      1400
    Sicher­heit
    • Schutzart IP
      IP2X
    Span­nung
    • Isola­ti­onss­pan­nung Ui
      1000 V
    • Stoss­s­pan­nungs­fes­tig­keit
      8 kV
    Abmes­sungen
    • Abstand Sammel­schienen
      100 mm
    • Höhe
      401 mm
    • Tiefe
      123 mm
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      20 W
    Frequenz
    • Frequenz
      50 - 60 Hz
    Elek­tri­scher Schutz
    • Mit Fehler­an­zeige
      Nein

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACH-konform Ja

    Zertifizierungen und Dokumente

    PEP_Hager_HAGE-00631-V01.01-EN
    PDF
    239,48 kB
    Hager REACH declaration LVS00100RE
    PDF
    Hager RoHS Report LVS00100RE
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild LVS00100RE | Hager Schweiz

      Produktbild LVS00100RE

    • Product datasheet

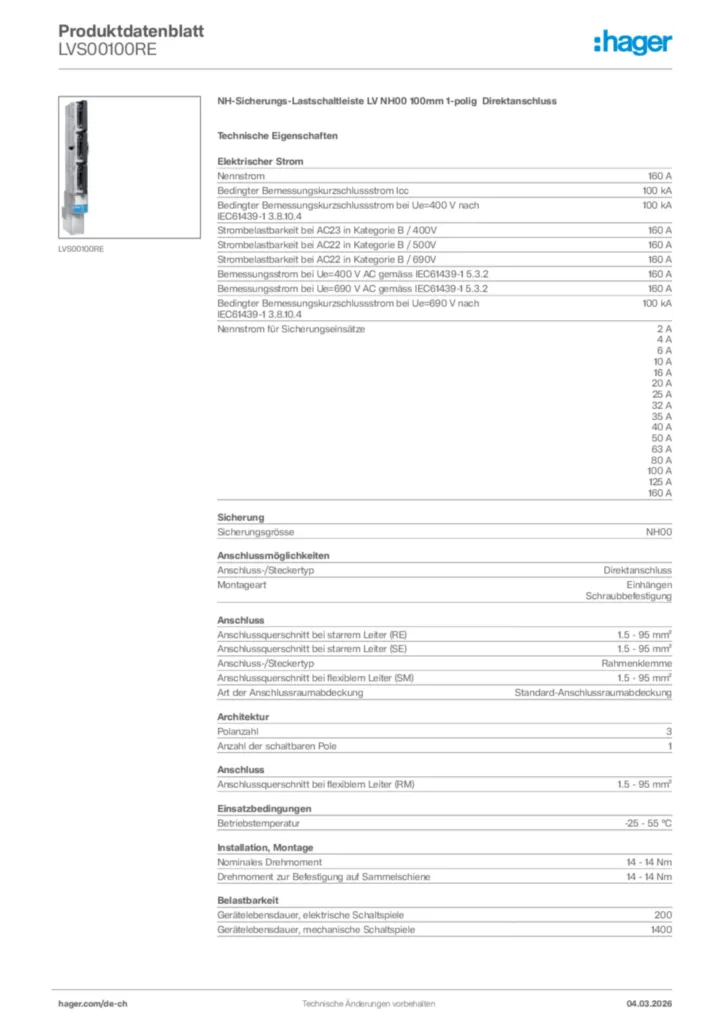

      Bild Hager Produktdatenblatt LVS00100RE | Hager Schweiz

      Hager Produktdatenblatt LVS00100RE

      NH-Sicherungs-Lastschaltleiste LV NH00 100mm 1-polig Direktanschluss

      PDF

    • Montageanleitung

      Bild Montageanleitung für LVS00100RE - NH-Sicherungs-Lastschaltleiste LV NH00 100 mm (DE, Stand: 08.2016) | Hager Schweiz

      Montageanleitung für LVS00100RE - NH-Sicherungs-Lastschaltleiste LV NH00 100 mm (DE, Stand: 08.2016)

      Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01

      PDF
      3,07 MB
      Bild Montageanleitung für LVS00100RE - NH-Sicherungs-Lastschaltleiste LV NH00 100 mm (DE-EN, Stand: 08.2016) | Hager Schweiz

      Montageanleitung für LVS00100RE - NH-Sicherungs-Lastschaltleiste LV NH00 100 mm (DE-EN, Stand: 08.2016)

      Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01

      PDF
      3,07 MB
      Bild Montageanleitung für LVS00100RE - NH-Sicherungs-Lastschaltleiste LV NH00 100 mm (FR, Stand: 08.2016) | Hager Schweiz

      Montageanleitung für LVS00100RE - NH-Sicherungs-Lastschaltleiste LV NH00 100 mm (FR, Stand: 08.2016)

      Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01

      PDF
      3,07 MB

    • Konformitätserklärung

      Bild EU Declaration of Conformity | Hager Schweiz

      EU Declaration of Conformity

      Konformitätserklärung en-GB, de-DE 2023-02-21

      PDF
      699,45 kB
      Bild Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014) | Hager Schweiz

      Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)

      Konformitätserklärung International 2019-01-07

      PDF
      615,53 kB
