    • Home
    • Katalog
    • Schalt- und Schutz­ge­räte
    • NH-Schutz­technik
    • fv+ und Zubehör
    • LV8TDR2000TEW
    NH-Doppellasttrennleiste fv+, DIN3D, 2000A, 1-polig schaltbar, rostfrei, Montage auf 185mm Sammelschienensystem, Sammelschienentrennung seitlich rechts, Anschluss seitlich rechts, Wandlereinbau möglich
    EAN-Nr.
    7611919014533
    E-nr.
    847 013 229
    VPE
    1 Stück
    Rabattgruppe
    62
    • fv+ und Zubehör

    NH-Doppellasttrennleiste fv+ DIN3D 2000A 1p rostfrei SaS-Tren. seitlich rechts LV8TDR2000TEW

    Preis*
     2’497.00 CHF
    / Stück *
     2’497.00 CHF
    / Stück *
    Grosshandel finden
    Einer Liste hinzufügen
    Einer Liste hinzufügen

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden

    Wählen Sie einen Grosshandel

    Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    NH-Doppellasttrennleiste fv+ DIN3D 2000A 1p rostfrei SaS-Tren. seitlich rechts

    LV8TDR2000TEW

    • Zubehör
    • Technische Merkmale
    • Ökologischer Wert
    • Dokumentationen
    • Weitere Produkte
    Produktdatenblatt herunterladen

    Vervollständigen Sie Ihr System

    Optionales Zubehör

    • Klem­me­n­ab­de­ckung 1 Produkte verfügbar
    • Kenn­zeich­nungs­ma­te­rial 1 Produkte verfügbar
    • Sammel­schiene 1 Produkte verfügbar

    Optionales Zubehör

    • Klem­me­n­ab­de­ckung
    • Kenn­zeich­nungs­ma­te­rial
    • Sammel­schiene
    • LVZALD

      Anschlussraumabdeckung lang zu NH2-NH3-Doppellastschaltleiste
       94.50 CHF  / Stück*
    • LVZIFT2000

      Infoträger zu Doppeltrennleiste 2000A
       7.55 CHF  / Stück*
    • CUC10

      C-Kupferprofil 840A Länge 3m 410mm²
       1’220.00 CHF  / Stück*

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      2000 A
    • Strom­belast­bar­keit bei AC22 in Kate­gorie B / 400V
      2000 A
    • Strom­belast­bar­keit bei AC22 in Kate­gorie B / 500V
      2000 A
    • Strom­belast­bar­keit bei AC21 in Kate­gorie B / 690V
      2000 A
    • Bemes­sungs­strom bei Ue=400 V AC gemäss IEC61439-1 5.3.2
      2000 A
    • Bemes­sungs­strom bei Ue=690 V AC gemäss IEC61439-1 5.3.2
      2000 A
    • Nenn­strom für kurze Zeit Icw 1s mit Verrie­ge­lungs­system IEC 60947
      40 kA
    • zul. Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw unter 1s IEC60947
      22 kA
    Siche­rung
    • Siche­rungs­grösse
      NH3
    Anschluss­mög­lich­keiten
    • Anschluss-/­Ste­ckertyp
      Schrau­b­an­schluss
    • Monta­geart
      Schraub­be­fes­ti­gung
    Anschluss
    • Anschluss-/­Ste­ckertyp
      M12 Anschluss
    Archi­tektur
    • Polan­zahl
      3
    • Anzahl der schalt­baren Pole
      1
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -25 - 55 °C
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment
      32 - 32 Nm
    • Dreh­mo­ment zur Befes­ti­gung auf Sammel­schiene
      32 - 32 Nm
    Belast­bar­keit
    • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
      100
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
      500
    • Gerä­te­le­bens­dauer (Summe Mech.- und Elek­tri­sche Lebens­dauer) IEC60947-3 Tab.4
      600
    Sicher­heit
    • Schutzart IP
      IP2X
    Span­nung
    • Isola­ti­onss­pan­nung Ui
      1000 V
    • Stoss­s­pan­nungs­fes­tig­keit
      12 kV
    • Bemes­sungs­be­triebss­pan­nung Ue
      690 - 690 V
    Abmes­sungen
    • Abstand Sammel­schienen
      185 mm
    • Höhe
      671 mm
    • Tiefe
      189 mm
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      582 W
    • Verlust­leis­tung bei Voll­last
      582 W
    Frequenz
    • Frequenz
      50 - 60 Hz
    Elek­tri­scher Schutz
    • Mit Fehler­an­zeige
      Nein
    Funk­ti­onen
    • Doppelt unter­bre­chend
      Ja

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACH-konform Ja
    Halogenfrei Ja

    Zertifizierungen und Dokumente

    PEP - Vertical design fuse switch size 2 400A (English)
    PDF
    1,26 MB
    REACH declaration LV8TDR2000TEW
    PDF
    RoHS report LV8TDR2000TEW
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

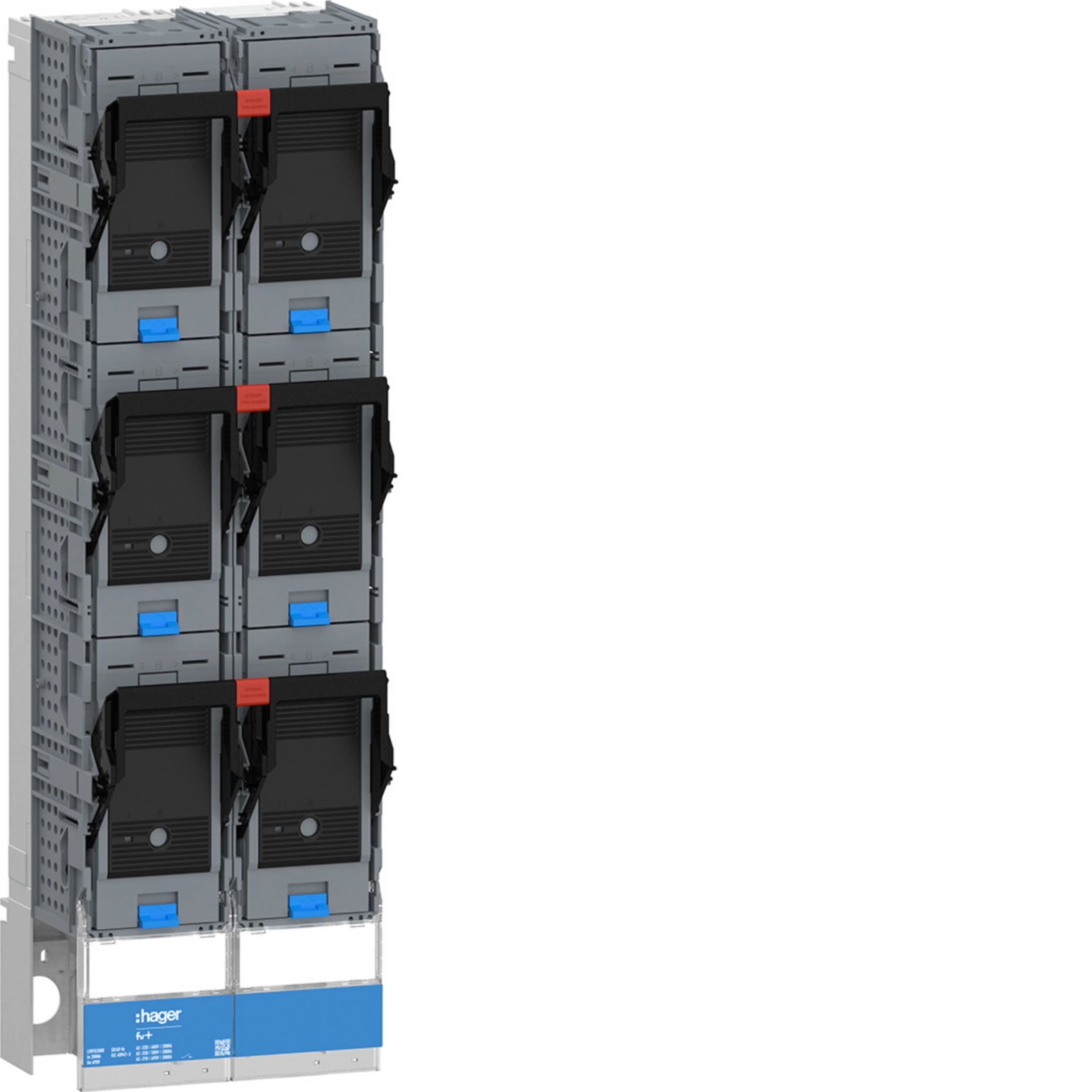

      Bild LV8TDR2000TEW | Hager Schweiz

      Produktbild LV8TDR2000TEW

    • Produktdatenblatt

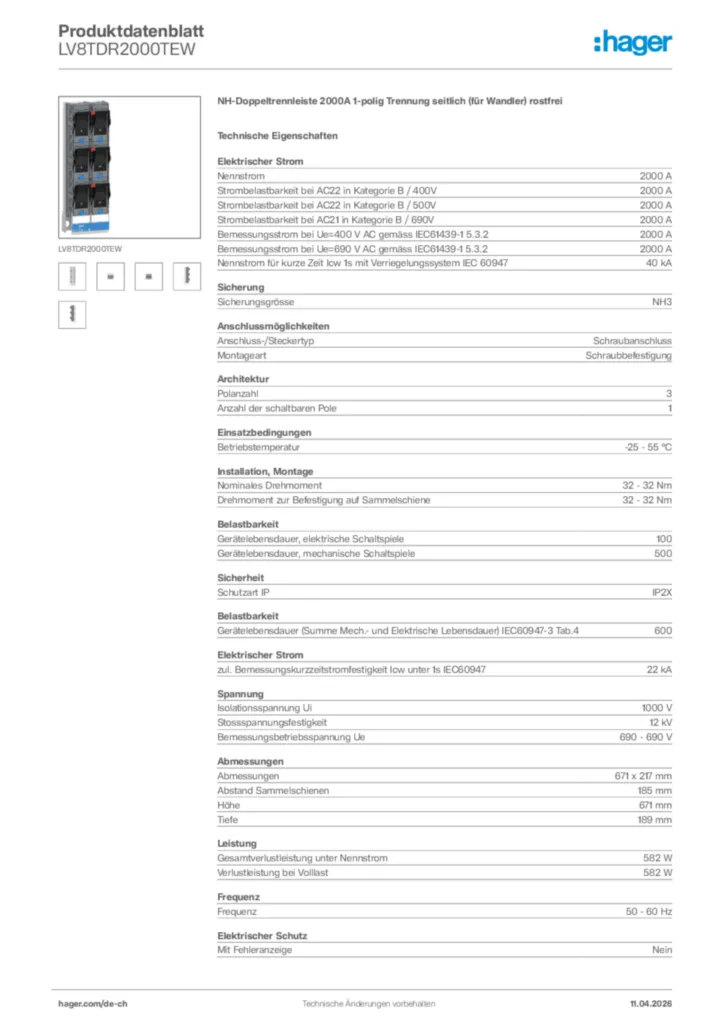

      Bild Hager Produktdatenblatt LV8TDR2000TEW | Hager Schweiz

      Hager Produktdatenblatt LV8TDR2000TEW

      NH-Doppeltrennleiste 2000A 1-polig Trennung seitlich (für Wandler) rostfrei

      PDF

    • Montageanleitung

      Bild Montageanleitung International 2025-07-16 | Hager Schweiz

      Montageanleitung International 2025-07-16

      PDF
      12,86 MB
      Bild Montageanleitung de-DE 2026-04-28 | Hager Schweiz

      Montageanleitung de-DE 2026-04-28

      PDF
      52,04 MB
      Bild Montageanleitung en-GB 2026-04-28 | Hager Schweiz

      Montageanleitung en-GB 2026-04-28

      PDF
      39,54 MB
      Bild Montageanleitung fr-FR 2026-04-28 | Hager Schweiz

      Montageanleitung fr-FR 2026-04-28

      PDF
      49,85 MB

    • Konformitätserklärung

      Bild Konformitätserklärung en-GB 2025-12-08 | Hager Schweiz

      Konformitätserklärung en-GB 2025-12-08

      PDF
      426,41 kB
    Mehr Downloads

    Entdecken Sie weitere Produkte in diesem Sortiment

      5
    • 1
      LV8Y1LE - Schaltdeckel zu fv+ DIN1/185mm 1-polig schaltbar als Ersatzteil
      LV8Y1LE
      NH1-Schaltdeckel 1-polig
      Preis*
       21.40 CHF
      / Stück *
       21.40 CHF
      / Stück *
    • 2
      LV8Y1000B - Infoträger zu fv+ 1000A mit Produkteinformation ohne Referenzangabe
      LV8Y1000B
      NH 1000A Infoträger mit Produktinformation ohne Referenzangabe
      Preis*
       7.95 CHF
      / Stück *
       7.95 CHF
      / Stück *
    • 3
      LV8Y1B - Infoträger zu fv+ DIN1 mit Produkteinformation ohne Referenzangabe
      LV8Y1B
      NH1-Infoträger mit Produktinformation ohne Referenzangabe
      Preis*
       7.95 CHF
      / Stück *
       7.95 CHF
      / Stück *
    • 4
      LV8Y00W - Bezeichnungsschild zu fv+ DIN00 unbeschriftet
      LV8Y00W
      NH00 Bezeichnungsschild als Ersatz für Infoträger und Beschriftungsträge 50 St.
      Preis*
       5.35 CHF
      / Stück *
       5.35 CHF
      / Stück *
    • 5
      LV8Y1LP - Schaltdeckel zu fv+ DIN1/185mm 3-polig schaltbar als Ersatzteil
      LV8Y1LP
      NH1-Schaltdeckel 3-polig
      Preis*
       46.75 CHF
      / Stück *
       46.75 CHF
      / Stück *
    *Irrtümer und technische Änderungen vorbehalten. Unverbindliche Preisempfehlung zzgl. MWST.
