NH3-HR3P-LLK, 3W600-5S, 1S+1Ö, elektr. Sicherungsüberwachung auf SKL LLK701
Preis*
2’198.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Trennschalter mit Sicherungen und Zubehör 5 Produkte verfügbar
Optionales Zubehör
-
LLZ025Bausatz Kabelschottung für NH2-3 mit Montagerahmen
107.50 CHF / Stück* -
LLZ027LL Buchsenleiste 16-polig für NH00-3
36.00 CHF / Stück* -
LLZ029
Einschaltsperre für NH2-3, Modulhöhe 150mm
12.70 CHF / Stück* -
LLZ030Auszugwerkzeug für NH00-3
29.65 CHF / Stück* -
LLZ022Bausatz Leistenführung für NH2-3, links+rechts, Modulhöhe 150mm
40.05 CHF / Stück*
Technische Merkmale
Sicherung
-
SicherungsgrösseNH3
Architektur
-
Polanzahl3
Elektrischer Strom
-
Nennstrom630 A
-
Strombelastbarkeit bei AC23 in Kategorie B630 A
Installation, Montage
-
Nominales Drehmoment30 - 30 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele800
Leistung
-
Gesamtverlustleistung unter Nennstrom295 W
Anschluss
-
Anschlussquerschnitt bei starrem Leiter95 mm²
-
Anschlussquerschnitt bei flexiblem Leiter95 mm²
Abmessungen
-
Höhe149,50 mm
-
Breite280 mm
-
Länge590 mm
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8000 V
Kabel
-
KabeleinführungsstelleSeite
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LLK701
-

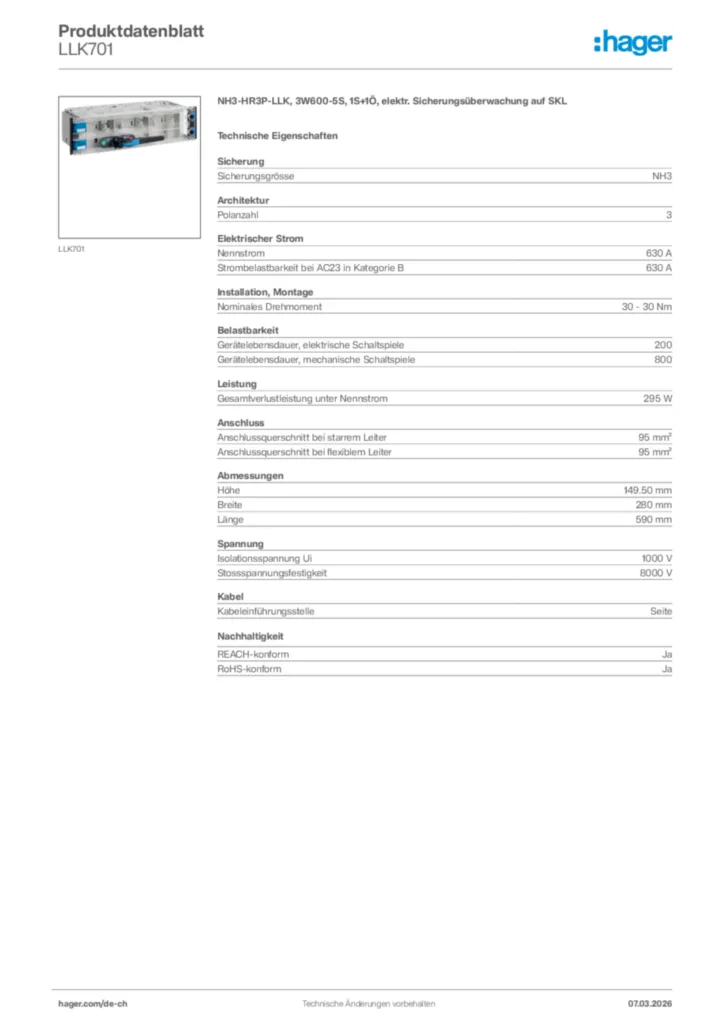

Product datasheet
Hager Produktdatenblatt LLK701
NH3-HR3P-LLK, 3W600-5S, 1S+1Ö, elektr. Sicherungsüberwachung auf SKL
PDF -
Montageanleitung
Betriebsanleitung für LLxx - NUR REFERENZ VERWENDEN (DE-FR-NL, Stand: 06.2016)
Montageanleitung en-GB, fr-FR, de-DE, nl-NL 2020-01-01
PDF114,93 kB
Montageanleitung für LLxx - NUR REFERENZ VERWENDEN (DE-EN-FR-NL, Stand: 01.2018)
Montageanleitung en-GB, fr-FR, de-DE, nl-NL 2014-01-22
PDF2,25 MB -
Sicherheitsdatenblatt
Herstellererklärung LLAxxx-LLLxxx NH00-NH3
Sicherheitsdatenblatt en-GB, de-DE 2017-08-02
PDF296,17 kB
Manufacturer Declaration LLAxxx-LLLxxx NH00-NH3
Sicherheitsdatenblatt en-GB, de-DE 2017-08-02
PDF296,17 kB
