NH1-HR3P-LLD, 1W250-5S, auf SKL

LLD657

  • Schalt- und Schutz­ge­räte

NH1-HR3P-LLD, 1W250-5S, auf SKL LLD657

EAN-Nr.
4049857146567
VPE
1 Stück
Rabattgruppe
52
Preis*
828.00 CHF
/ Stück *
 828.00 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte

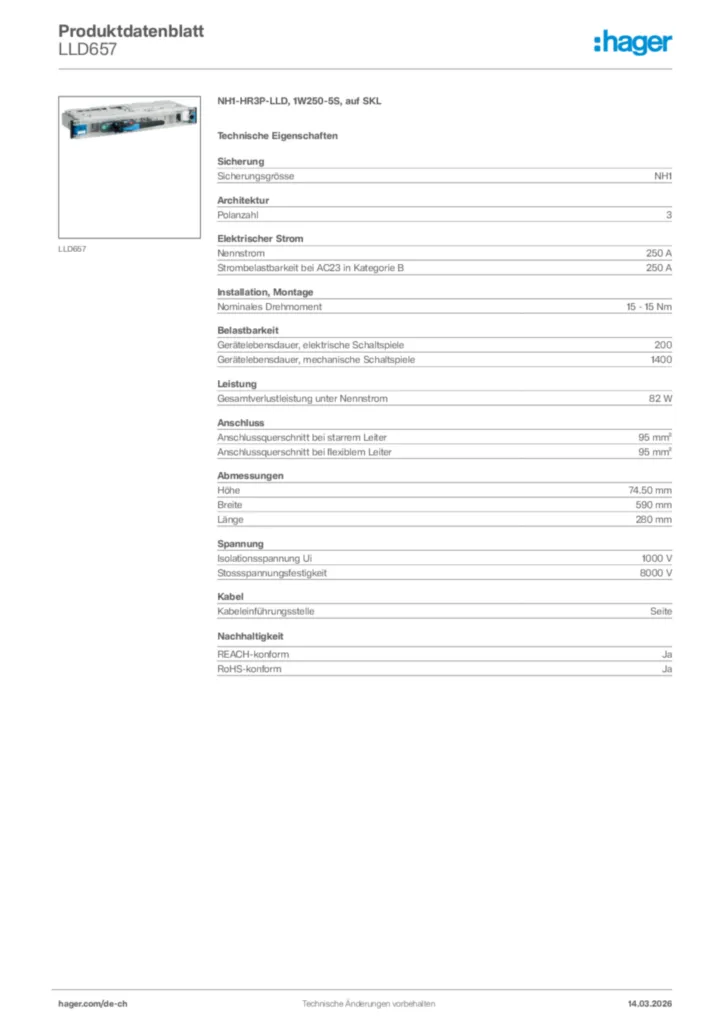

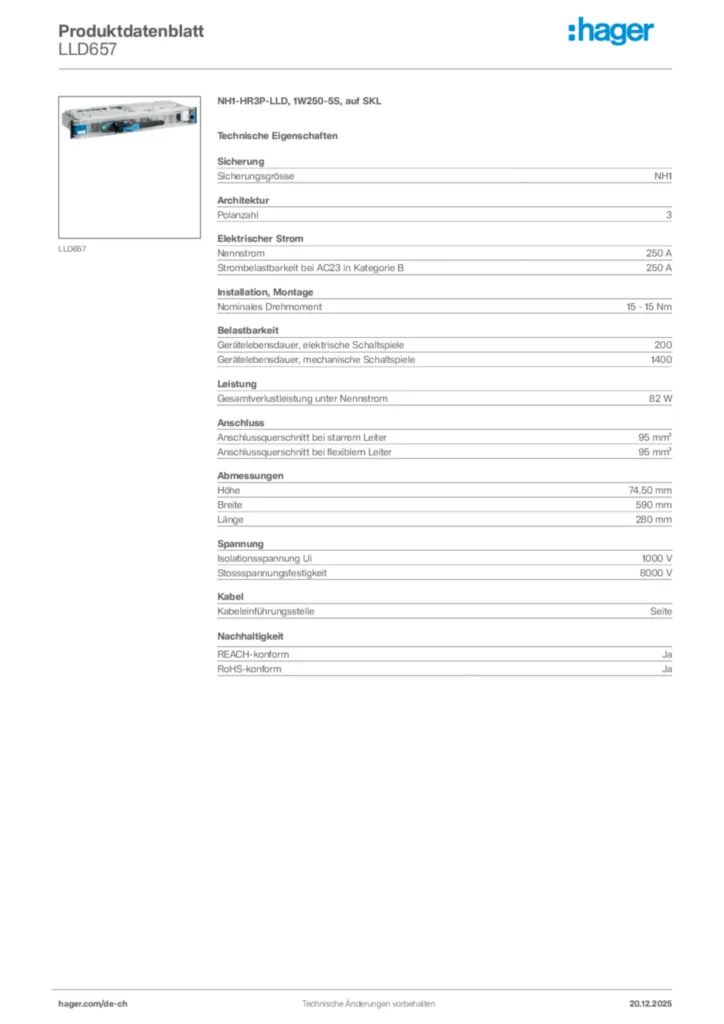

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Trenn­schalter mit Siche­rungen und Zubehör 4 Produkte verfügbar

Vervollständigen Sie Ihr System

  • Trenn­schalter mit Siche­rungen und Zubehör
  • LLZ021

    Bausatz Leistenführung für NH1, links+rechts, Modulhöhe 75mm
     34.25 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • LLZ024

    Bausatz Kabelschottung für NH1
     52.80 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • LLZ027

    LL Buchsenleiste 16-polig für NH00-3
     35.60 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • LLZ032

    Reserveplatzabdeckung, transparent, ohne Lüftung, Modulhöhe 75mm
     64.20 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Siche­rung
  • Siche­rungs­grösse
    NH1
Archi­tektur
  • Polan­zahl
    3
Elek­tri­scher Strom
  • Nenn­strom
    250 A
  • Strom­belast­bar­keit bei AC23 in Kate­gorie B
    250 A
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    15 - 15 Nm
Belast­bar­keit
  • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
    200
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
    1400
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    82 W
Anschluss
  • Anschluss­quer­schnitt bei starrem Leiter
    95 mm²
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    95 mm²
Abmes­sungen
  • Höhe
    74,50 mm
  • Breite
    590 mm
  • Länge
    280 mm
Span­nung
  • Isola­ti­onss­pan­nung Ui
    1000 V
  • Stoss­s­pan­nungs­fes­tig­keit
    8000 V
Kabel
  • Kabe­l­ein­füh­rungs­stelle
    Seite

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja

Zertifizierungen und Dokumente

REACH declaration LLD657 (english)
PDF
103,10 kB
RoHS declaration LLD657 (english)
PDF
103,59 kB

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild LLD657 | Hager Schweiz

    Produktbild LLD657

  • Montageanleitung

    Bild Montageanleitung für LLxx - NUR REFERENZ VERWENDEN (DE-EN-FR-NL, Stand: 01.2018) | Hager Schweiz

    Montageanleitung für LLxx - NUR REFERENZ VERWENDEN (DE-EN-FR-NL, Stand: 01.2018)

    Montageanleitung en-GB, fr-FR, de-DE, nl-NL 2014-01-22

    PDF
    2,25 MB

  • Sicherheitsdatenblatt

    Bild Herstellererklärung LLAxxx-LLLxxx NH00-NH3 | Hager Schweiz

    Herstellererklärung LLAxxx-LLLxxx NH00-NH3

    Sicherheitsdatenblatt en-GB, de-DE 2017-08-02

    PDF
    296,17 kB
    Bild Manufacturer Declaration LLAxxx-LLLxxx NH00-NH3 | Hager Schweiz

    Manufacturer Declaration LLAxxx-LLLxxx NH00-NH3

    Sicherheitsdatenblatt en-GB, de-DE 2017-08-02

    PDF
    296,17 kB

  • Konformitätserklärung

    Bild Declaration of conformity for Switch-disconnectors-fuse /base device 3 and 4, AC690V, size 1 | Hager Schweiz

    Declaration of conformity for Switch-disconnectors-fuse /base device 3 and 4, AC690V, size 1

    Konformitätserklärung International 2019-01-22

    PDF
    346,22 kB
Mehr Downloads

  • Für die Zusendung des REACH-Zertifikats

    senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
