NH1-NR3P-LLD, 1W250-5S, auf SKL LLD081
EAN-Nr.
4049857140800
VPE
1 Stück
Rabattgruppe
52
Preis*
743.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Wiederverkäufer
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Trennschalter mit Sicherungen und Zubehör 5 Produkte verfügbar
Optionales Zubehör
-
LLZ024
Bausatz Kabelschottung für NH1
52.80 CHF / Stück* -
LLZ027LL Buchsenleiste 16-polig für NH00-3
35.60 CHF / Stück* -
LLZ030Auszugwerkzeug für NH00-3
29.30 CHF / Stück* -
LLZ032Reserveplatzabdeckung, transparent, ohne Lüftung, Modulhöhe 75mm
64.20 CHF / Stück* -
LLZ021Bausatz Leistenführung für NH1, links+rechts, Modulhöhe 75mm
34.25 CHF / Stück*
Technische Merkmale
Sicherung
-
SicherungsgrösseNH1
Architektur
-
Polanzahl3
Elektrischer Strom
-
Nennstrom250 A
-
Strombelastbarkeit bei AC23 in Kategorie B250 A
Installation, Montage
-
Nominales Drehmoment15 - 15 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
Leistung
-
Gesamtverlustleistung unter Nennstrom82 W
Anschluss
-
Anschlussquerschnitt bei starrem Leiter95 mm²
-
Anschlussquerschnitt bei flexiblem Leiter95 mm²
Abmessungen
-
Höhe74,50 mm
-
Breite280 mm
-
Länge590 mm
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8000 V
Kabel
-
KabeleinführungsstelleSeite
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LLD081
-

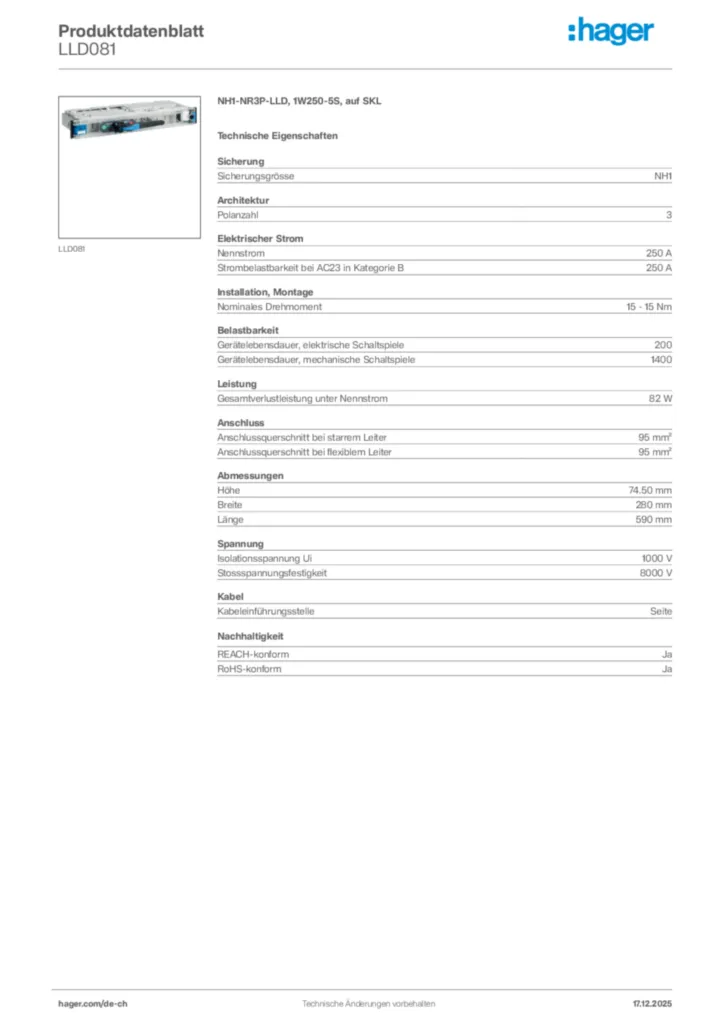

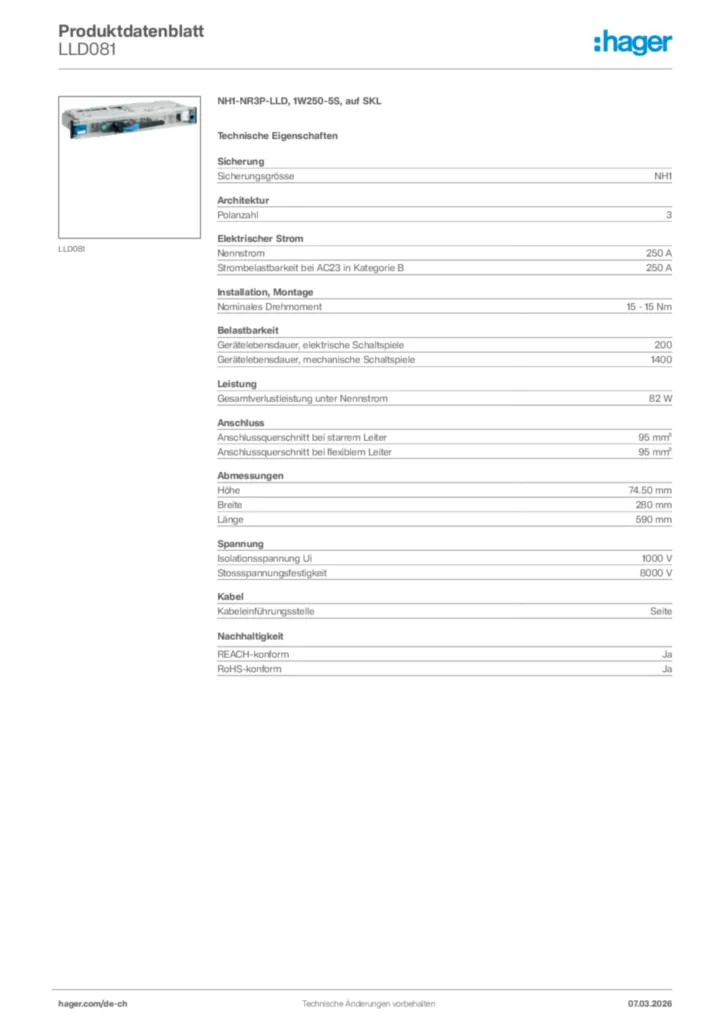

Product datasheet
Hager Produktdatenblatt LLD081
NH1-NR3P-LLD, 1W250-5S, auf SKL
PDF -
Montageanleitung
Montageanleitung für LLxx - NUR REFERENZ VERWENDEN (DE-EN-FR-NL, Stand: 01.2018)
Montageanleitung en-GB, fr-FR, de-DE, nl-NL 2014-01-22
PDF2,25 MB -
Sicherheitsdatenblatt
Herstellererklärung LLAxxx-LLLxxx NH00-NH3
Sicherheitsdatenblatt en-GB, de-DE 2017-08-02
PDF296,17 kB
Manufacturer Declaration LLAxxx-LLLxxx NH00-NH3
Sicherheitsdatenblatt en-GB, de-DE 2017-08-02
PDF296,17 kB -
Konformitätserklärung
Declaration of conformity for Switch-disconnectors-fuse /base device 3 and 4, AC690V, size 1
Konformitätserklärung International 2019-01-22
PDF346,22 kB
Mehr Downloads
