NH00-NR3P-LLA, Standardausführung ohne Gerätezubehör

LLA001

  • Schalt- und Schutz­ge­räte

NH00-NR3P-LLA, Standardausführung ohne Gerätezubehör LLA001

EAN-Nr.
4049857174577
VPE
1 Stück
Rabattgruppe
52
Preis*
393.00 CHF
/ Stück *
 393.00 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte

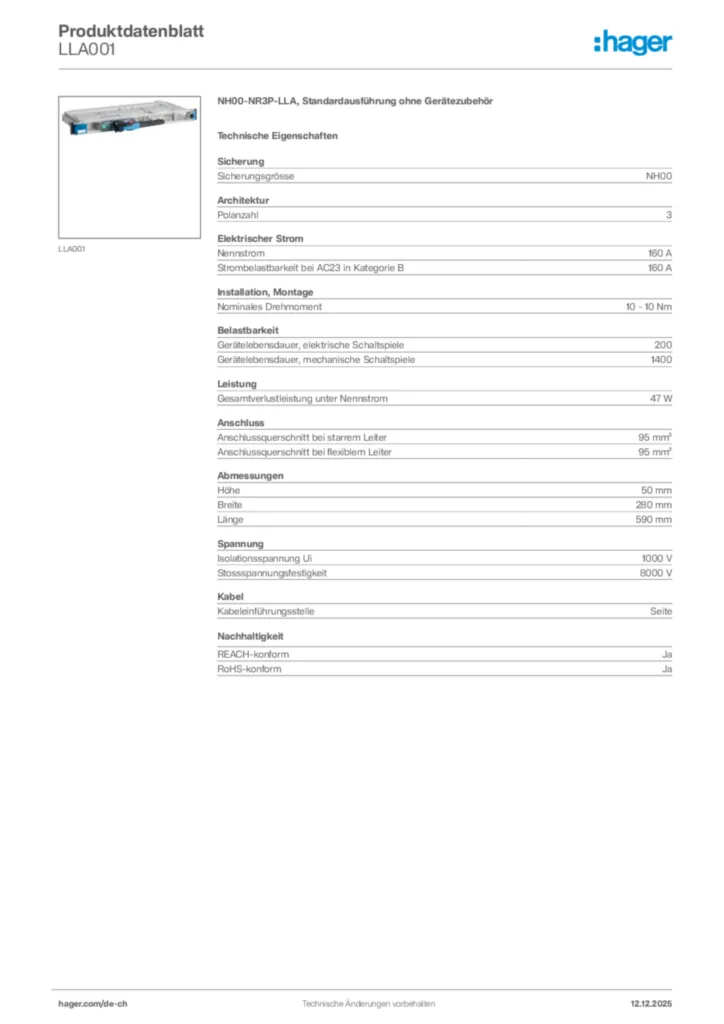

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Trenn­schalter mit Siche­rungen und Zubehör 5 Produkte verfügbar

Vervollständigen Sie Ihr System

  • Trenn­schalter mit Siche­rungen und Zubehör
  • LLZ020

    Bausatz Leistenführung für NH00, links+rechts, Modulhöhe 50mm
     31.60 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • LLZ023

    Bausatz Kabelschottung für NH00
     51.45 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • LLZ027

    LL Buchsenleiste 16-polig für NH00-3
     35.60 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • LLZ029

    Einschaltsperre für NH2-3, Modulhöhe 150mm
     12.55 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • LLZ031

    Reserveplatzabdeckung, transparent, ohne Lüftung, Modulhöhe 50mm
     37.70 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Siche­rung
  • Siche­rungs­grösse
    NH00
Archi­tektur
  • Polan­zahl
    3
Elek­tri­scher Strom
  • Nenn­strom
    160 A
  • Strom­belast­bar­keit bei AC23 in Kate­gorie B
    160 A
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    10 - 10 Nm
Belast­bar­keit
  • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
    200
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
    1400
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    47 W
Anschluss
  • Anschluss­quer­schnitt bei starrem Leiter
    95 mm²
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    95 mm²
Abmes­sungen
  • Höhe
    50 mm
  • Breite
    280 mm
  • Länge
    590 mm
Span­nung
  • Isola­ti­onss­pan­nung Ui
    1000 V
  • Stoss­s­pan­nungs­fes­tig­keit
    8000 V
Kabel
  • Kabe­l­ein­füh­rungs­stelle
    Seite

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja

Zertifizierungen und Dokumente

REACH declaration LLA001 (english)
PDF
103,10 kB
RoHS declaration LLA001 (english)
PDF
103,59 kB

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild LLA001 | Hager Schweiz

    Produktbild LLA001

  • Montageanleitung

    Bild Montageanleitung für LLxx - NUR REFERENZ VERWENDEN (DE-EN-FR-NL, Stand: 01.2018) | Hager Schweiz

    Montageanleitung für LLxx - NUR REFERENZ VERWENDEN (DE-EN-FR-NL, Stand: 01.2018)

    Montageanleitung en-GB, fr-FR, de-DE, nl-NL 2014-01-22

    PDF
    2,25 MB

  • Sicherheitsdatenblatt

    Bild Herstellererklärung LLAxxx-LLLxxx NH00-NH3 | Hager Schweiz

    Herstellererklärung LLAxxx-LLLxxx NH00-NH3

    Sicherheitsdatenblatt en-GB, de-DE 2017-08-02

    PDF
    296,17 kB
    Bild Manufacturer Declaration LLAxxx-LLLxxx NH00-NH3 | Hager Schweiz

    Manufacturer Declaration LLAxxx-LLLxxx NH00-NH3

    Sicherheitsdatenblatt en-GB, de-DE 2017-08-02

    PDF
    296,17 kB
Mehr Downloads

  • Für die Zusendung des REACH-Zertifikats

    senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com

Ersatzteil
