HWW454H - Auslöseeinheit (TU) sentinel Energy LSIG

HWW454H - Auslöseeinheit (TU) sentinel Energy LSIG

HWW454H - Auslöseeinheit (TU) sentinel Energy LSIG

Auslöseeinheit (TU) sentinel Energy LSIG HWW454H

EAN-Nr.

3250613232177

VPE

1 Stück

Zubehör
Technische Merkmale
Ökologischer Wert
Dokumentationen

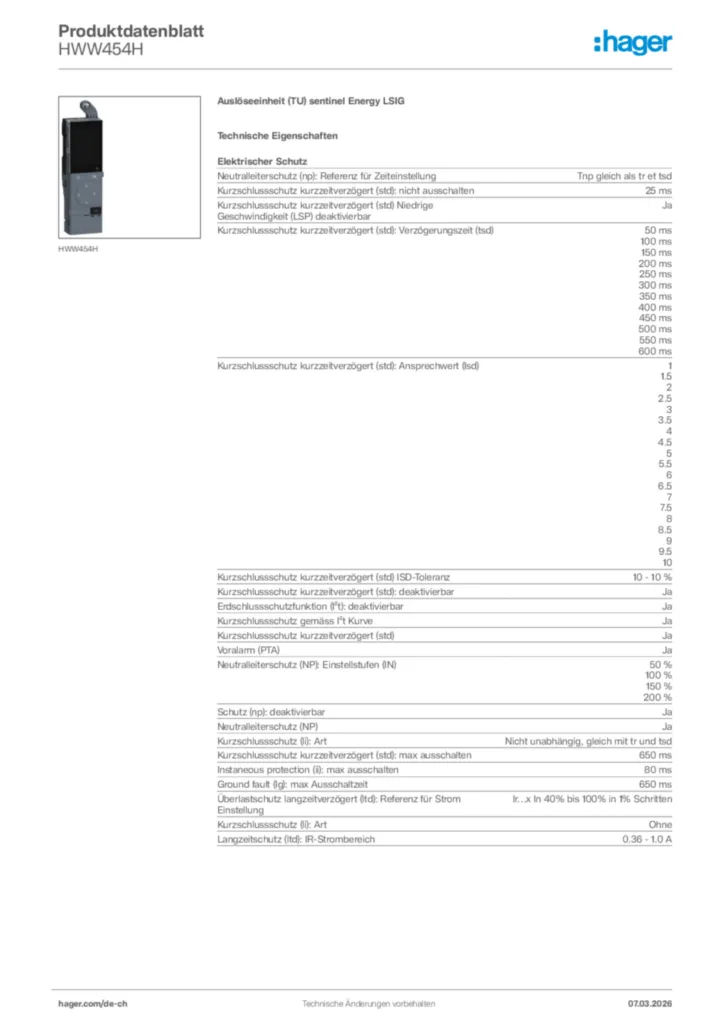

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

Bemessungsmodul 60 Produkte verfügbar

Technische Merkmale

Neutralleiterschutz (np): Referenz für Zeiteinstellung

Tnp gleich als tr et tsd
Kurzschlussschutz kurzzeitverzögert (std): nicht ausschalten

25 ms
Kurzschlussschutz kurzzeitverzögert (std) Niedrige Geschwindigkeit (LSP) deaktivierbar

Ja
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)

50 ms, 100 ms, 150 ms, 200 ms, 250 ms, 300 ms, 350 ms, 400 ms, 450 ms, 500 ms, 550 ms, 600 ms
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)

1, 1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10
Kurzschlussschutz kurzzeitverzögert (std) ISD-Toleranz

10 - 10 %
Kurzschlussschutz kurzzeitverzögert (std): deaktivierbar

Ja
Erdschlussschutzfunktion (I²t): deaktivierbar

Ja
Kurzschlussschutz gemäss I²t Kurve

Ja
Kurzschlussschutz kurzzeitverzögert (std)

Ja
Voralarm (PTA)

Ja
Neutralleiterschutz (NP): Einstellstufen (IN)

50 %, 100 %, 150 %, 200 %
Schutz (np): deaktivierbar

Ja
Neutralleiterschutz (NP)

Ja
Kurzschlussschutz (li): Art

Nicht unabhängig, gleich mit tr und tsd
Kurzschlussschutz kurzzeitverzögert (std): max ausschalten

650 ms
Instaneous protection (ii): max ausschalten

80 ms
Ground fault (Ig): max Ausschaltzeit

650 ms
Überlastschutz langzeitverzögert (ltd): Referenz für Strom Einstellung

Ir…x In 40% bis 100% in 1% Schritten
Kurzschlussschutz (li): Art

Ohne
Langzeitschutz (ltd): IR-Strombereich

0,36 - 1,0 A
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)

0.5 s, 1 s, 1.5 s, 2 s, 2.5 s, 3 s, 3.5 s, 4 s, 4.5 s, 5 s, 5.5 s, 6 s, 6.5 s, 7 s, 7.5 s, 8 s, 8.5 s, 9 s, 9.5 s, 10 s, 10.5 s, 11 s, 11.5 s, 12 s, 12.5 s, 13 s, 13.5 s, 14 s, 14.5 s, 15 s, 15.5 s, 16 s, 16.5 s, 17 s, 17.5 s, 18 s, 18.5 s, 19 s, 19.5 s, 20 s, 20.5 s, 21 s, 21.5 s, 22 s, 22.5 s, 23 s, 23.5 s, 24 s, 24.5 s, 25 s
Langzeit Überlastschutz (ltd): Verzögerung mit einstellbaren Ansprechwerten

Ja
Langzeit Überlastschutz (ltd): Verzögerungsart

Einstellbar
Langzeit Überlastschutz (ltd): deaktivierbar

Nein
Überlastschutz langzeitverzögert (ltd)

Ja
Kurzschlussschutz (ii): max nicht ausschalten

25 ms
Kurzschlussschutz (li): momentaner Einstellkoeffizient

1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10, 10.5, 11, 11.5, 12, 12.5, 13, 13.5, 14, 14.5, 15
Kurzschlussschutz (Ii): Referenz für Strom Einstellung

Ii = OFF/Ii… x In 1.5 bis 15 in 0.5 Schritten
Kurzschlussschutz (li): deaktivierbar

Ja
Kurzschlussschutz (li)

Ja
Kurzschlussschutz (li) Genauigkeit

15 - 15 %
Erde Fehlerstrom (li): momentaner Einstellkoeffizient

0.1 %, 0.2 %, 0.3 %, 0.4 %, 0.5 %, 0.6 %, 0.7 %, 0.8 %, 0.9 %, 1 %
Kurzschlussschutz (li): Art

Einstellbar
Erdschlusschutzfunktion (GF): Verzögerung (tg)

50 ms, 100 ms, 150 ms, 200 ms, 250 ms, 300 ms, 350 ms, 400 ms, 450 ms, 500 ms, 550 ms, 600 ms
Erdschlussschutzfunktion (GF) Niedrige Geschwindigkeit (LSP) deaktivierbar

Ja
Erdschlussschutzfunktion (GF)

Ja

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
