Auslöseeinheit (TU) sentinel Energy LSI HWW453H
EAN-Nr.
3250613232160
VPE
1 Stück
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Bemessungsmodul 60 Produkte verfügbar
Vervollständigen Sie Ihr System
-
HWW464H
Bemessungsstrommodul (Rating Plug) In= 400A
-
HWW464HSABemessungsstrommodul (Rating Plug) In= 400A
-
HWW465HBemessungsstrommodul (Rating Plug) In= 630A
-
HWW465HSABemessungsstrommodul (Rating Plug) In= 630A
-
HWW466HBemessungsstrommodul (Rating Plug) In= 800A
-
HWW466HSABemessungsstrommodul (Rating Plug) In= 800A
-
HWW467HBemessungsstrommodul (Rating Plug) In= 1000A
-
HWW467HSABemessungsstrommodul (Rating Plug) In= 1000A
-
HWW468HBemessungsstrommodul (Rating Plug) In= 1250A
-
HWW468HSABemessungsstrommodul (Rating Plug) In= 1250A
-
HWW469HBemessungsstrommodul (Rating Plug) In= 1600A
-
HWW469HSABemessungsstrommodul (Rating Plug) In= 1600A
-
HWW470HBemessungsstrommodul (Rating Plug) In= 2000A
-
HWW470HSABemessungsstrommodul (Rating Plug) In= 2000A
-
HWW471HBemessungsstrommodul (Rating Plug) In= 2500A
-
HWW471HSABemessungsstrommodul (Rating Plug) In= 2500A
-
HWW472HBemessungsstrommodul (Rating Plug) In= 3200A
-
HWW472HSABemessungsstrommodul (Rating Plug) In= 3200A
-
HWW473HBemessungsstrommodul (Rating Plug) In= 4000A
-
HWW473HSABemessungsstrommodul (Rating Plug) In= 4000A

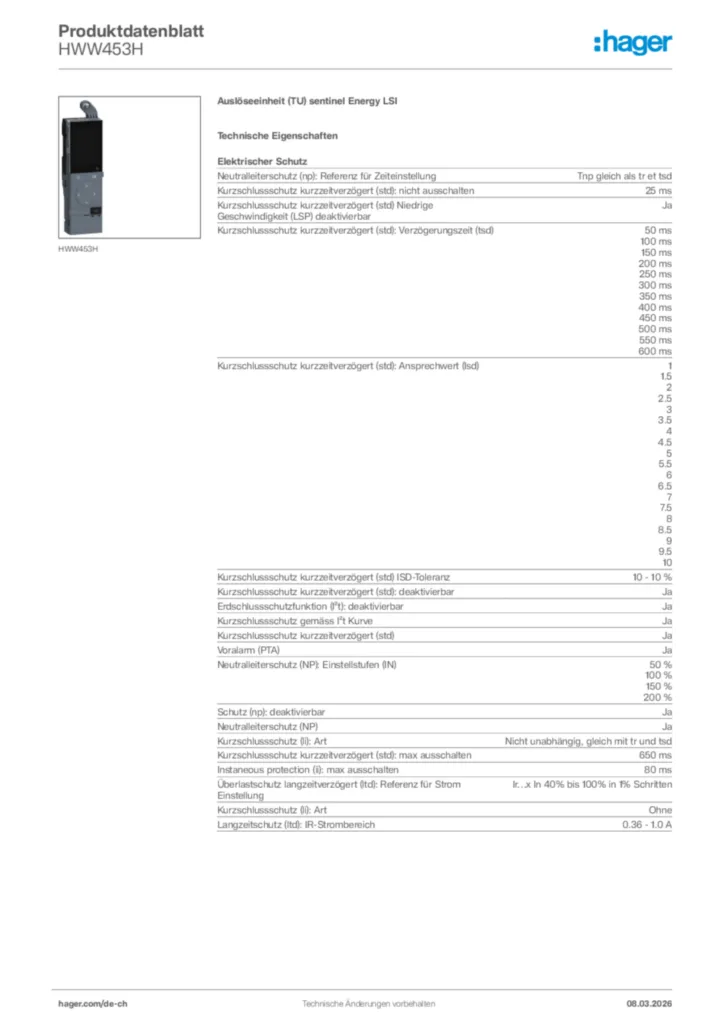

Technische Merkmale
Elektrischer Schutz
-
Neutralleiterschutz (np): Referenz für ZeiteinstellungTnp gleich als tr et tsd
-
Kurzschlussschutz kurzzeitverzögert (std): nicht ausschalten25 ms
-
Kurzschlussschutz kurzzeitverzögert (std) Niedrige Geschwindigkeit (LSP) deaktivierbarJa
-
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)50 ms, 100 ms, 150 ms, 200 ms, 250 ms, 300 ms, 350 ms, 400 ms, 450 ms, 500 ms, 550 ms, 600 ms
-
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)1, 1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10
-
Kurzschlussschutz kurzzeitverzögert (std) ISD-Toleranz10 - 10 %
-
Kurzschlussschutz kurzzeitverzögert (std): deaktivierbarJa
-
Erdschlussschutzfunktion (I²t): deaktivierbarJa
-
Kurzschlussschutz gemäss I²t KurveJa
-
Kurzschlussschutz kurzzeitverzögert (std)Ja
-
Voralarm (PTA)Ja
-
Neutralleiterschutz (NP): Einstellstufen (IN)50 %, 100 %, 150 %, 200 %
-
Schutz (np): deaktivierbarJa
-
Neutralleiterschutz (NP)Ja
-
Kurzschlussschutz (li): ArtNicht unabhängig, gleich mit tr und tsd
-
Kurzschlussschutz kurzzeitverzögert (std): max ausschalten650 ms
-
Instaneous protection (ii): max ausschalten80 ms
-
Überlastschutz langzeitverzögert (ltd): Referenz für Strom EinstellungIr…x In 40% bis 100% in 1% Schritten
-
Kurzschlussschutz (li): ArtOhne
-
Langzeitschutz (ltd): IR-Strombereich0,36 - 1,0 A
-
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)0.5 s, 1 s, 1.5 s, 2 s, 2.5 s, 3 s, 3.5 s, 4 s, 4.5 s, 5 s, 5.5 s, 6 s, 6.5 s, 7 s, 7.5 s, 8 s, 8.5 s, 9 s, 9.5 s, 10 s, 10.5 s, 11 s, 11.5 s, 12 s, 12.5 s, 13 s, 13.5 s, 14 s, 14.5 s, 15 s, 15.5 s, 16 s, 16.5 s, 17 s, 17.5 s, 18 s, 18.5 s, 19 s, 19.5 s, 20 s, 20.5 s, 21 s, 21.5 s, 22 s, 22.5 s, 23 s, 23.5 s, 24 s, 24.5 s, 25 s
-
Langzeit Überlastschutz (ltd): Verzögerung mit einstellbaren AnsprechwertenJa
-
Langzeit Überlastschutz (ltd): VerzögerungsartEinstellbar
-
Langzeit Überlastschutz (ltd): deaktivierbarNein
-
Überlastschutz langzeitverzögert (ltd)Ja
-
Kurzschlussschutz (ii): max nicht ausschalten25 ms
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10, 10.5, 11, 11.5, 12, 12.5, 13, 13.5, 14, 14.5, 15
-
Kurzschlussschutz (Ii): Referenz für Strom EinstellungIi = OFF/Ii… x In 1.5 bis 15 in 0.5 Schritten
-
Kurzschlussschutz (li): deaktivierbarJa
-
Kurzschlussschutz (li)Ja
-
Kurzschlussschutz (li) Genauigkeit15 - 15 %
-
Erdschlussschutzfunktion (GF)Nein
