Leistungsschalter h3+ P630 LSI 3P3D 630A 110kA FTC HPW630JR
EAN-Nr.
3250613198657
VPE
1 Stück
Rabattgruppe
32
Preis*
2’865.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Unterspannungsauslöser 8 Produkte verfügbar -
Arbeitsstromauslöser 5 Produkte verfügbar -
Klemmenabdeckung 7 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Adapter für Zusatzkabel 2 Produkte verfügbar -
Hilfs-Verriegelungskabel 2 Produkte verfügbar
Optionales Zubehör
-
HXA051H
Unterspannungausloser mit Zeitverzögerung 24V DC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA015HUnterspannungsauslöser für 380-450V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA014HUnterspannungsauslöser für 200-240V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA055HUnterspannungausloser mit Zeitverzögerung 380-450V AC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA054HUnterspannungausloser mit Zeitverzögerung 220-240V AC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA011HUnterspannungsauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA053HUnterspannungausloser mit Zeitverzögerung 110-120V AC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA013HUnterspannungsauslöser für 100-120V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück*
-
HXA003H
Arbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA001HArbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück*
-
HYW052H
Klemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P630 3P
24.20 CHF / Stück* -
HYW050HKlemmenabdeckung rückseitig für Anschlussverlängerung P630 3P
21.80 CHF / Stück* -
HYW025HKlemmenabdeckung Rückanschluss und Plug-in x630/P630 3P
18.25 CHF / Stück* -
HYW023HKlemmenabdeckung für Anschlussverlängerung gespreizt x630/P630 3P
38.80 CHF / Stück* -
HYW021HKlemmenabdeckung für Anschlussverlängerung x630/P630 3P
33.85 CHF / Stück* -
HYD321HKlemmenabdeckung für Baugröße h630 3polig lang
42.35 CHF / Stück* -
HYW060HKlemmenabdeckung Unimes für P630 3P
39.80 CHF / Stück*
-
HYC250H
PM Hilfsstromkreis Anschluss für h250-h1000
10.90 CHF / Stück* -
HXA026HSignalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
45.25 CHF / Stück* -
HXA021HHilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
32.30 CHF / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
32.30 CHF / Stück*
-
HYC352H
PM Hilfsstromkreis Anschluss h250-h1000 (2 Kabel)
19.40 CHF / Stück* -
HYC353HPM Hilfsstromkreis Anschluss h250-h1000 (3 Kabel)
20.55 CHF / Stück*
-
HXD068H
Elektr.Verriegkabl. h400-h/P630-h1000
37.45 CHF / Stück* -
HXB069HElektr.Verrieglungskabel für Leistungsschalter zwischen x/h/P250 & h/P400-630
33.85 CHF / Stück*
-
HTC130HAdapterkabel für OAC- und PTA-Kontaktstecker 1, 20 m h3+
39.90 CHF / Stück* -
HTL010Hh3 + MIP zu USB Kabeladapter
343.00 CHF / Stück*
-
HXW032HDrehantrieb mit Sicherheitsverriegelung für Türanbau x630/P630
134.50 CHF / Stück*
-
HXW912HAchse 14x14mm 200mm (10x10mm)
19.40 CHF / Stück* -
HXW913HAchse 14x14mm 320mm (10x10mm)
31.50 CHF / Stück* -
HXW915HAchse 14x14mm 500mm (10x10mm)
48.45 CHF / Stück*
-
HYW256HSicherheitsauslöser (x630/P630)
18.25 CHF / Stück* -
HXS920HAchsenführung für Drehantrieb bei Schranktürmontage P160-P250-x630-P630
26.65 CHF / Stück* -
HYW257HSicherheitsauslöser für Leistungsschalter x/P630 für UnimesH Combiway
51.30 CHF / Stück*
-
HXA039HKnebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
13.15 CHF / Stück* -
HXW890HAbsperreinrichtung für Einschub-Kit x630/P630
44.80 CHF / Stück* -
HXW888HSchlüsselverriegelungsset für Drehgriff x630&P630
82.30 CHF / Stück* -
HXS999HRonis Schlüssel
50.90 CHF / Stück* -
HXB070HBowdenzug 1 m zur mechansiche Verriegelung von Leistungsschaltern
50.90 CHF / Stück* -
HXW066Hmech. Verriegelungset für 3P und 4P x630/P630 (Bowdenzug) für alle Antriebe
55.80 CHF / Stück* -
HXB071HBowdenzug 1, 5 m zur mechansiche Verriegelung von Leistungsschaltern
71.50 CHF / Stück* -
HXW165Hmech. Verriegelungsset 3P x/P630 mit Schaltgestänge (komp. mit Motor+Kipphebel)
42.35 CHF / Stück*
-
HYW328HAnschl.Winkel Plug-in Sockel x/P630 1P
39.90 CHF / Stück* -
HYW014HAnschlussverbreiterung für Baugröße x630/P630 3Polig (bis zu 630A)
74.90 CHF / Stück* -
HYW013HAnschlussverlängerung für x630/P630 4Polig (630A max)
72.70 CHF / Stück* -
HYW007HKlemmen x630/P630 Cu/Al version 3Polig 2x 35-300mm²
134.50 CHF / Stück* -
HYW001HKlemmen x630/P630 Cu/Al version 3Polig 1x 35-300mm²
84.70 CHF / Stück* -
HYD033HRückanschluss für Baugröße x/P630 3polig
91.60 CHF / Stück*
-
HYW019HPhasentrennwände x630/P630 3/4P
9.65 CHF / Stück*
-
HYW330HDraw-out Sockel x630/P630 3P
577.00 CHF / Stück* -
HYW200HPlug-in Sockel x630/P630 3P
291.00 CHF / Stück*
-
HXW031HGrauer Drehgriff x/P630, an der Tür
195.50 CHF / Stück* -
HXW030HDrehgriff x/P630, direkt
134.50 CHF / Stück*
-
HXW901HGriffgröße 2 IP55 (Griff sq : 10x10mm)
134.50 CHF / Stück*
-
HYC255HPositionsschalter für Draw-out (P250-h250-h400-h630-h800-h1000)
39.90 CHF / Stück*
-
HXW046HKMotorantrieb x630/P630 100-120VDC ohne Autoreset, abschließbar
793.00 CHF / Stück* -
HXW046HMotorantrieb für Baugröße x630/P630 100-120VDC ohne Autoreset
741.00 CHF / Stück* -
HXW044HKMotorantrieb x630/P630 100-240VAC ohne Autoreset, abschließbar
895.00 CHF / Stück* -
HXW044HMotorantrieb für Baugröße x630/P630 100-240VAC ohne Autoreset
741.00 CHF / Stück* -
HXW043HKMotorantrieb x630/P630 24-48VDC ohne Autoreset, abschließbar
793.00 CHF / Stück* -
HXW043HMotorantrieb für Baugröße x630/P630 24-48VDC ohne Autoreset
741.00 CHF / Stück* -
HXW042HKMotorantrieb x630/P630 100-240VAC mit Autoreset, abschließbar
793.00 CHF / Stück* -
HXW042HMotorantrieb für Baugröße x630/P630 100-240VAC mit Autoreset
741.00 CHF / Stück* -
HXW041HKMotorantrieb x630/P630 100-120VDC mit Autoreset, abschließbar
793.00 CHF / Stück* -
HXW041HMotorantrieb für Baugröße x630/P630 100-120VDC mit Autoreset
741.00 CHF / Stück* -
HXW040HKMotorantrieb x630/P630 24-48VDC mit Autoreset, abschließbar
793.00 CHF / Stück* -
HXW040HMotorantrieb für Baugröße x630/P630 24-48VDC mit Autoreset
741.00 CHF / Stück*
-
HZC019Externer Verriegelungssatz für Ronis EL11AP (125-1600A)
72.70 CHF / Stück*
-
R-AH630-3weber.multiline Adapter für H3+ 630A 3P
278.00 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom630 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-2125 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-2125 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-2110 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-2110 kA
-
Abschaltvermögen auf 1Pol bei AC 230 V IEC60947-210 kA
-
Abschaltvermögen auf 1Pol bei AC 400 V IEC60947-210 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690 V AC IEC60947-212 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220 V AC nach IEC60947-2125 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-2125 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240 V AC nach IEC60947-2125 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380 V AC nach IEC60947-2110 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-2110 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415 V AC nach IEC60947-2110 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690 V AC nach IEC60947-212 kA
-
Nennstrom bei 10°C nach IEC60947630 A
-
Nennstrom bei 15°C nach IEC60947630 A
-
Nennstrom bei 20°C nach IEC60947630 A
-
Nennstrom bei 25°C nach IEC60947630 A
-
Nennstrom bei 30°C nach IEC60947630 A
-
Nennstrom bei 35°C nach IEC60947630 A
-
Nennstrom bei 40°C nach IEC60947630 A
-
Nennstrom bei 45°C nach IEC60947630 A
-
Nennstrom bei 50°C nach IEC60947630 A
-
Nennstrom bei 55°C nach IEC60947630 A
-
Nennstrom bei 60°C nach IEC60947622 A
-
Nennstrom bei 70°C nach IEC60947510 A
-
Nennstrom bei 65°C nach IEC60947570 A
Architektur
-
Polanzahl3
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position Neutralleiterohne Neutralleiter
Auslösung
-
Ansprechzeit beim Öffnen10 ms
Einstellungen
-
Stromwert Ir1 Einstellschieber250 A, 300 A, 350 A, 370 A, 400 A, 500 A, 600 A, 630 A
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers375 - 6300 A
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment18 - 18 Nm
-
Einbau-/AnschlussortVorne
Spannung
-
Stossspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöserLSI
Leistung
-
Gesamtverlustleistung unter Nennstrom119 W
-
Verlustleistung pro Pol39,6 W
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schliesser0
-
Anzahl der Hilfskontakte als Öffner0
Sicherheit
-
Schutzart IPIP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
-
Grad der Verunreinigung nach IEC60664 / IEC60947-23
Anschluss
-
Anschluss-/SteckertypAnschluss mit Kabelschuh
Kabel
-
Werkstoff KabelKupfer, Aluminium
Abmessungen
-
Höhe260 mm
-
Breite140 mm
-
Tiefe150 mm
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Kompatibilität
-
Geeignet für DIN SchieneNein
-
Geeignet für FI-BlockJa
-
Geeignet für VerteilereinbauJa
Spannungsversorgung
-
EinspeisestelleBidirektional
Elektrischer Schutz
-
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)0.5 s, 1.5 s, 2.5 s, 5 s, 7.5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)1.5, 2, 3, 4, 5, 6, 7, 8, 10
-
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient3, 4, 5, 6, 7, 8, 9, 10, 11
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HPW630JR
-
Product datasheet

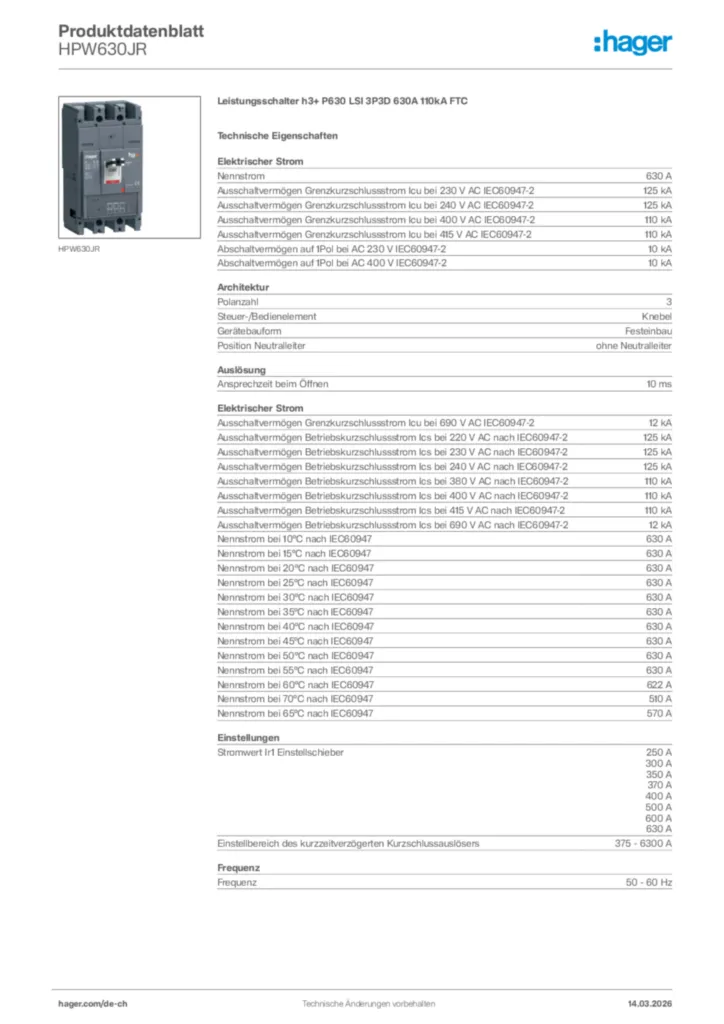

Hager Produktdatenblatt HPW630JR
Leistungsschalter h3+ P630 LSI 3P3D 630A 110kA FTC
PDF -
Bedienungsanleitung
Bedienungsanleitung International 2025-01-21
PDF10,29 MB -
Betriebsanleitung
Betriebsanleitung fr-FR 2018-09-07
PDF7,32 MB
Betriebsanleitung it-IT 2020-01-01
PDF3,58 MB
Kommunikationshandbuch für h3+ Leistungsschalter bis 250 A (DE, 2019-01)
Betriebsanleitung de-DE 2019-01-31
PDF5,94 MB
Operating manual International 2020-09-21
Betriebsanleitung International 2020-09-21
PDF13,53 MB -
Montageanleitung
Montageanleitung für HEWxx, HMW2xx, HNWxx, HPWxx - Leistungschalter h3+ P630 LSI (Stand: 11.2018)
Montageanleitung International 2019-01-25
PDF1,15 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
STEP Dateien
CAD file for MCCB 630A 3P
STEP Dateien International 2023-11-24
STP921,20 kB -
Handbuch
Handbook it-IT 2017-09-21
Handbuch it-IT 2023-03-23
PDF38,90 MB
Technical catalogue
h3+ Moulded Case Circuit breakers up to 630A
PDF48,86 MB
Technischer Katalog für h3+ Leistungsschalter bis 250 A (DE, 2019-11)
Leistungsschalter bis 630A h3+
PDF50,83 MB
Technischer Katalog für h3+ Leistungsschalter bis 630 A (FR, 2021-08)
Handbuch fr-CH 2020-09-23
PDF39,71 MB
Technischer Katalog für h3+ Leistungsschalter bis 630A (DE, 2020-01)
Handbuch de-DE 2020-01-29
PDF42,20 MB -
Konformitätserklärung
EU Declaration of Conformity
PDF588,41 kB
Mehr Downloads
Entdecken Sie weitere Produkte in diesem Sortiment
-
5
-
1
HMW631NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 630A 50kA FTCPreis*3’235.00 CHF/ Stück * -
2
HMW630NRLeistungsschalter h3+ P630 Energy 3P3D 630A 50kA FTCPreis*2’759.00 CHF/ Stück * -
3
HMW401NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 400A 50kA FTCPreis*2’662.00 CHF/ Stück * -
4
HMW400NRLeistungsschalter h3+ P630 Energy 3P3D 400A 50kA FTCPreis*2’261.00 CHF/ Stück * -
5
HMW251NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 250A 50kA FTCPreis*2’447.00 CHF/ Stück *
