Leistungsschalter h3+ P250 LSI 3P3D 100A 40kA FTC HNT100JR
EAN-Nr.
3250613176709
VPE
1 Stück
Rabattgruppe
32
Preis*
676.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Unterspannungsauslöser 8 Produkte verfügbar -
Arbeitsstromauslöser 6 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Klemmenabdeckung 7 Produkte verfügbar -
Adapter für Zusatzkabel 3 Produkte verfügbar -
Verriegelungsfunktionen 5 Produkte verfügbar
Optionales Zubehör
-
HXA051H
Unterspannungausloser mit Zeitverzögerung 24V DC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA015HUnterspannungsauslöser für 380-450V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA014HUnterspannungsauslöser für 200-240V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA055HUnterspannungausloser mit Zeitverzögerung 380-450V AC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA054HUnterspannungausloser mit Zeitverzögerung 220-240V AC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA011HUnterspannungsauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA053HUnterspannungausloser mit Zeitverzögerung 110-120V AC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA013HUnterspannungsauslöser für 100-120V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück*
-
HXA003H
Arbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA001HArbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HYT257HSicherheitsauslöser für Leistungsschalter H3+ P250 für UnimesH Combiway
35.85 CHF / Stück*
-
HYC250H
PM Hilfsstromkreis Anschluss für h250-h1000
10.90 CHF / Stück* -
HXA026HSignalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
45.25 CHF / Stück* -
HXA021HHilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
32.30 CHF / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
32.30 CHF / Stück*
-
HYT052H
Klemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P250 3P
13.25 CHF / Stück* -
HYT050HKlemmenabdeckung rückseitig für Anschlussverlängerung P250 3P
12.15 CHF / Stück* -
HYT025HKlemmenabdeckung Rückanschluss und Plug-in P250 3P
13.25 CHF / Stück* -
HYT023HKlemmenabdeckung für Anschlussverlängerung gespreizt P250 3P
21.80 CHF / Stück* -
HYT021HKlemmenabdeckung für Anschlussverlängerung P250 3P
18.25 CHF / Stück* -
HYC321HKlemmenabdeckung für Baugröße h250 3polig lang
13.25 CHF / Stück* -
HYT060HKlemmenabdeckung Unimes für P250 3P
22.75 CHF / Stück*
-
HYA035H
Anschluss kit 3P/4P
39.90 CHF / Stück* -
HYC352HPM Hilfsstromkreis Anschluss h250-h1000 (2 Kabel)
19.40 CHF / Stück* -
HYC353HPM Hilfsstromkreis Anschluss h250-h1000 (3 Kabel)
20.55 CHF / Stück*
-
HXA039H
Knebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
13.15 CHF / Stück* -
HXB070HBowdenzug 1 m zur mechansiche Verriegelung von Leistungsschaltern
50.90 CHF / Stück* -
HXT066Hmechanisches Verriegelungset für 3P und 4P P250 (Bowdenzug)
55.80 CHF / Stück* -
HXB071HBowdenzug 1, 5 m zur mechansiche Verriegelung von Leistungsschaltern
71.50 CHF / Stück* -
HXT165HVerriegelungsset mechanisch für Schalterabstand 60 mm 3-polig P250
42.35 CHF / Stück*
-
HTC130HAdapterkabel für OAC- und PTA-Kontaktstecker 1, 20 m h3+
39.90 CHF / Stück* -
HTL010Hh3 + MIP zu USB Kabeladapter
343.00 CHF / Stück*
-
HYT328HAnschlusswinkel Plug-in Sockel P250 1P
36.35 CHF / Stück* -
HYT065HAnschlussklemmen P250 Anbau Cu/Al 3P 6x 6-35mm²
84.70 CHF / Stück* -
HYT007HAnschlussklemmen P250 Anbau Cu/Al 3P 2x 35-120mm²
69.10 CHF / Stück* -
HYT005HAnschlussklemmen P250 Anbau Cu/Al 3P 1x 50-185mm²
82.30 CHF / Stück* -
HYT001HAnschlussklemmen P250 Einbau Cu/Al 3P 1x 10-150mm²
47.30 CHF / Stück* -
HYB011HAnschlussverlängerung für Baugröße x/P250 3polig gespreizt
27.85 CHF / Stück* -
HYB031HRückanschluss für Baugröße x/P250 3polig
59.90 CHF / Stück*
-
HXT032HDrehantrieb mit Sicherheitsverriegelung für Türanbau P250
74.90 CHF / Stück*
-
HXT030HDrehantrieb direkt am Schalter P250
58.10 CHF / Stück*
-
HXT031HDrehantrieb zum Türeinbau, Achslänge 200 mm P250
109.00 CHF / Stück*
-
HYC255HPositionsschalter für Draw-out (P250-h250-h400-h630-h800-h1000)
39.90 CHF / Stück*
-
HYS256HSicherheitsabschaltung für Plug-in Sockel
26.65 CHF / Stück*
-
HYT332HTräger und Kontaktiereinheit für Einschubtechnik P250 3P
144.50 CHF / Stück* -
HYT330HSockel für Einschubtechnik P250 3P
288.00 CHF / Stück* -
HYT300HPlug-in Aufsatz und Kontaktiereinheit P250 3P
66.60 CHF / Stück* -
HYT200HPlug-in Sockel P250 3P
120.50 CHF / Stück*
-
HXT044HMotorantrieb für Baugröße P250 230 V AC ohne Autoreset
513.00 CHF / Stück* -
HXT040HMotorantrieb für Baugröße P250 24V DC mit Autoreset
575.00 CHF / Stück* -
HXT040HKMotorantrieb P250 24V DC mit Autoreset, abschließbar
626.00 CHF / Stück* -
HXT041HMotorantrieb für Baugröße P250 100-110V AC DC mit Autoreset
513.00 CHF / Stück* -
HXT041HKMotorantrieb P250 100-110V AC DC mit Autoreset, abschließbar
564.00 CHF / Stück* -
HXT042HMotorantrieb für Baugröße P250 230 V AC mit Autoreset
513.00 CHF / Stück* -
HXT042HKMotorantrieb P250 230 V AC mit Autoreset, abschließbar
564.00 CHF / Stück* -
HXT043HMotorantrieb für Baugröße P250 24V DC ohne Autoreset
575.00 CHF / Stück* -
HXT043HKMotorantrieb P250 24V DC ohne Autoreset, abschließbar
626.00 CHF / Stück* -
HXT049HMotorantrieb für Baugröße P250 48V DC ohne Autoreset
575.00 CHF / Stück* -
HXT044HKMotorantrieb P250 230 V AC ohne Autoreset, abschließbar
564.00 CHF / Stück* -
HXT045HMotorantrieb für Baugröße P250 200-220V AC DC mit Autoreset
641.00 CHF / Stück* -
HXT045HKMotorantrieb P250 200-220V AC DC mit Autoreset, abschließbar
693.00 CHF / Stück* -
HXT046HMotorantrieb für Baugröße P250 100-110V AC DC ohne Autoreset
513.00 CHF / Stück* -
HXT046HKMotorantrieb P250 100-110V AC DC ohne Autoreset, abschließbar
564.00 CHF / Stück* -
HXT047HMotorantrieb für Baugröße P250 200-220V AC DC ohne Autoreset
641.00 CHF / Stück* -
HXT047HKMotorantrieb P250 200-220V AC DC ohne Autoreset, abschließbar
693.00 CHF / Stück* -
HXT048HMotorantrieb für Baugröße P250 48V DC mit Autoreset
575.00 CHF / Stück*
-
HYT019HPhasentrennwände P250 3/4P
4.85 CHF / Stück*
-
R-AH250-3weber.multiline Adapter für H3+ 250A 3P
119.50 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom100 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-250 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-250 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-240 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-240 kA
-
Abschaltvermögen auf 1Pol bei AC 230 V IEC60947-22,50 kA
-
Abschaltvermögen auf 1Pol bei AC 400 V IEC60947-22,50 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690 V AC IEC60947-26 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380 V AC nach IEC60947-240 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-240 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415 V AC nach IEC60947-240 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690 V AC nach IEC60947-26 kA
-
Nennstrom bei 10°C nach IEC60947100 A
-
Nennstrom bei 15°C nach IEC60947100 A
-
Nennstrom bei 20°C nach IEC60947100 A
-
Nennstrom bei 25°C nach IEC60947100 A
-
Nennstrom bei 30°C nach IEC60947100 A
-
Nennstrom bei 35°C nach IEC60947100 A
-
Nennstrom bei 40°C nach IEC60947100 A
-
Nennstrom bei 45°C nach IEC60947100 A
-
Nennstrom bei 50°C nach IEC60947100 A
-
Nennstrom bei 55°C nach IEC60947100 A
-
Nennstrom bei 60°C nach IEC60947100 A
-
Nennstrom bei 70°C nach IEC60947100 A
-
Nennstrom bei 65°C nach IEC60947100 A
Architektur
-
Polanzahl3
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position Neutralleiterohne Neutralleiter
Einstellungen
-
Stromwert Ir1 Einstellschieber40 A, 45 A, 50 A, 57 A, 63 A, 72 A, 80 A, 87 A, 93 A, 100 A
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers54,6 - 1000,0 A
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment12 - 12 Nm
-
Einbau-/AnschlussortVorne
Spannung
-
Stossspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöserLSI
Leistung
-
Gesamtverlustleistung unter Nennstrom7,20 W
-
Verlustleistung pro Pol2,40 W
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele10000
-
Gerätelebensdauer, mechanische Schaltspiele40000
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schliesser0
-
Anzahl der Hilfskontakte als Öffner0
Sicherheit
-
Schutzart IPIP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
-
Grad der Verunreinigung nach IEC60664 / IEC60947-23
Abdeckung, Tür
-
VerriegelbarJa
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter35 - 150 mm²
-
Anschlussquerschnitt bei starrem Leiter35 - 185 mm²
-
Anschluss-/SteckertypAnschluss mit Kabelschuh
Kabel
-
Werkstoff KabelKupfer, Aluminium
Abmessungen
-
Höhe165 mm
-
Breite105 mm
-
Tiefe97 mm
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Kompatibilität
-
Geeignet für DIN SchieneNein
-
Geeignet für FI-BlockNein
-
Geeignet für VerteilereinbauJa
Spannungsversorgung
-
EinspeisestelleBidirektional
Elektrischer Schutz
-
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)0.5 s, 1.5 s, 2.5 s, 5 s, 7.5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)1.5, 2, 3, 4, 5, 6, 7, 8, 10
-
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient3, 4, 5, 6, 7, 8, 10, 12, 15
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HNT100JR
-

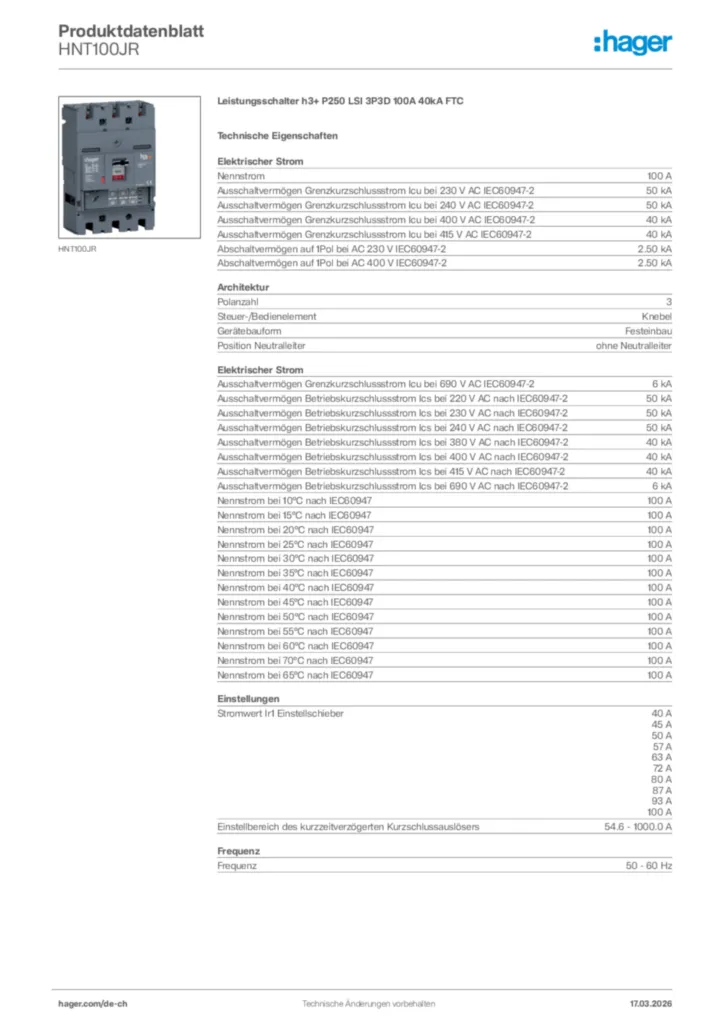

Product datasheet
Hager Produktdatenblatt HNT100JR
Leistungsschalter h3+ P250 LSI 3P3D 100A 40kA FTC
PDF -
Betriebsanleitung
Betriebsanleitung fr-FR 2018-09-07
PDF7,32 MB
Betriebsanleitung it-IT 2020-01-01
PDF3,58 MB
Kommunikationshandbuch für h3+ Leistungsschalter bis 250 A (DE, 2019-01)
Betriebsanleitung de-DE 2019-01-31
PDF5,94 MB
Operating manual International 2020-09-21
Betriebsanleitung International 2020-09-21
PDF13,53 MB -
Montageanleitung
Montageanleitung für HESxx, HETxx, HHSxx, HHTxx, HMSxx, HMTxx, HNSxx, HNTxx - Leistungsschalter h3+ P160/P250 (Stand: 06.2018)
Montageanleitung International 2018-06-04
PDF2,86 MB
Montageanleitung für Leistungschalter h3+ P250 (Stand: 2020-03)
Montageanleitung International 2015-11-02
PDF4,67 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
STEP Dateien
CAD file for MCCB 250A 3P
STEP Dateien International 2023-11-24
STP640,83 kB -
Handbuch
Handbook it-IT 2017-09-21
Handbuch it-IT 2023-03-23
PDF38,90 MB
Technical catalogue
h3+ Moulded Case Circuit breakers up to 630A
PDF48,86 MB
Technischer Katalog für h3+ Leistungsschalter bis 250 A (DE, 2019-11)
Leistungsschalter bis 630A h3+
PDF50,83 MB
Technischer Katalog für h3+ Leistungsschalter bis 630 A (FR, 2021-08)
Handbuch fr-CH 2020-09-23
PDF39,71 MB
Technischer Katalog für h3+ Leistungsschalter bis 630A (DE, 2020-01)
Handbuch de-DE 2020-01-29
PDF42,20 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-25
PDF349,41 kB
Declaration
Konformitätserklärung International 2022-04-25
PDF461,97 kB
Mehr Downloads
Entdecken Sie weitere Produkte in diesem Sortiment
-
5
-
1
HMW631NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 630A 50kA FTCPreis*3’235.00 CHF/ Stück * -
2
HMW630NRLeistungsschalter h3+ P630 Energy 3P3D 630A 50kA FTCPreis*2’759.00 CHF/ Stück * -
3
HMW401NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 400A 50kA FTCPreis*2’662.00 CHF/ Stück * -
4
HMW400NRLeistungsschalter h3+ P630 Energy 3P3D 400A 50kA FTCPreis*2’261.00 CHF/ Stück * -
5
HMW251NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 250A 50kA FTCPreis*2’447.00 CHF/ Stück *
