Leistungsschalter h3+ P630 LSI 3P3D 630A 50kA FTC HMW630JR
EAN-Nr.
3250613198237
VPE
1 Stück
Rabattgruppe
32
Preis*
1’942.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Adapter für Zusatzdatenkabel 2 Produkte verfügbar -
Arbeitsstromauslöser 5 Produkte verfügbar -
Unterspannungsauslöser 8 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Verriegelungsfunktionen 8 Produkte verfügbar -
Mehr sehen 44 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
HTC130H
Adapterkabel für OAC- und PTA-Kontaktstecker 1,20 m h3+
39.20 CHF / Stück* -
HTL010Hh3 + MIP zu USB Kabeladapter
337.00 CHF / Stück*
-
HXA001H
Arbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
88.90 CHF / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
88.90 CHF / Stück* -
HXA003HArbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
88.90 CHF / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
88.90 CHF / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
88.90 CHF / Stück*
-
HXA011H
Unterspannungsauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
107.50 CHF / Stück* -
HXA013HUnterspannungsauslöser für 100-120V AC (x160-P160-x250-P250-x630-P630)
107.50 CHF / Stück* -
HXA014HUnterspannungsauslöser für 200-240V AC (x160-P160-x250-P250-x630-P630)
107.50 CHF / Stück* -
HXA015HUnterspannungsauslöser für 380-450V AC (x160-P160-x250-P250-x630-P630)
107.50 CHF / Stück* -
HXA051HUnterspannungausloser mit Zeitverzögerung 24V DC (x160-P160-x250-P250)
333.00 CHF / Stück* -
HXA053HUnterspannungausloser mit Zeitverzögerung x160-x250 110-120V AC
333.00 CHF / Stück* -
HXA054HUnterspannungausloser mit Zeitverzögerung x160-x250 220-240V AC
333.00 CHF / Stück* -
HXA055HUnterspannungausloser mit Zeitverzögerung x160-x250 380-450V AC
333.00 CHF / Stück*
-
HXA021H
Hilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
31.70 CHF / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
31.70 CHF / Stück* -
HXA026HSignalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
44.45 CHF / Stück* -
HYC250HPM Hilfsstromkreis Anschluss für h250-h1000
10.70 CHF / Stück*
-
HXA039H
Knebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
12.90 CHF / Stück* -
HXB070HBowdenzug 1 m zur mechansiche Verriegelung von Leistungsschaltern
50.00 CHF / Stück* -
HXB071HBowdenzug 1,5 m zur mechansiche Verriegelung von Leistungsschaltern
70.20 CHF / Stück* -
HXS999HRonis Schlüssel
50.00 CHF / Stück* -
HXW066Hmech. Verriegelungset für 3P und 4P x630/P630 (Bowdenzug) für alle Antriebe
54.80 CHF / Stück* -
HXW165Hmech. Verriegelungsset 3P x/P630 mit Schaltgestänge (komp. mit Motor+Kipphebel)
41.60 CHF / Stück* -
HXW888HSchlüsselverriegelungsset für Drehgriff x630&P630
80.80 CHF / Stück* -
HXW890HAbsperreinrichtung für Einschub-Kit x630/P630
44.00 CHF / Stück*
-
HXB069HElektr.Verrieglungskabel für Leistungsschalter zwischen x/h/P250 & h/P400-630
33.25 CHF / Stück* -
HXD068HElektr.Verriegkabl. h400-h/P630-h1000
36.80 CHF / Stück*
-
HXS920HAchsenführung für Drehantrieb bei Schranktürmontage P160-P250-x630-P630
26.15 CHF / Stück* -
HYW256HSicherheitsauslöser (x630/P630)
17.90 CHF / Stück* -
HYW257HSicherheitsauslöser für Leistungsschalter x/P630 für UnimesH Combiway
50.40 CHF / Stück*
-
HXW030HDrehgriff x/P630, direkt
132.00 CHF / Stück* -
HXW031HGrauer Drehgriff x/P630, an der Tür
192.00 CHF / Stück*
-
HXW032HDrehantrieb mit Sicherheitsverriegelung für Türanbau x630/P630
132.00 CHF / Stück*
-
HXW040HMotorantrieb für Baugröße x630/P630 24-48VDC mit Autoreset
728.00 CHF / Stück* -
HXW040HKMotorantrieb x630/P630 24-48VDC mit Autoreset, abschließbar
779.00 CHF / Stück* -
HXW041HMotorantrieb für Baugröße x630/P630 100-120VDC mit Autoreset
728.00 CHF / Stück* -
HXW041HKMotorantrieb x630/P630 100-120VDC mit Autoreset, abschließbar
779.00 CHF / Stück* -
HXW042HMotorantrieb für Baugröße x630/P630 100-240VAC mit Autoreset
728.00 CHF / Stück* -
HXW042HKMotorantrieb x630/P630 100-240VAC mit Autoreset, abschließbar
779.00 CHF / Stück* -
HXW043HMotorantrieb für Baugröße x630/P630 24-48VDC ohne Autoreset
728.00 CHF / Stück* -
HXW043HKMotorantrieb x630/P630 24-48VDC ohne Autoreset, abschließbar
779.00 CHF / Stück* -
HXW044HMotorantrieb für Baugröße x630/P630 100-240VAC ohne Autoreset
728.00 CHF / Stück* -
HXW044HKMotorantrieb x630/P630 100-240VAC ohne Autoreset, abschließbar
879.00 CHF / Stück* -
HXW046HMotorantrieb für Baugröße x630/P630 100-120VDC ohne Autoreset
728.00 CHF / Stück* -
HXW046HKMotorantrieb x630/P630 100-120VDC ohne Autoreset, abschließbar
779.00 CHF / Stück*
-
HXW901HGriffgröße 2 IP55 (Griff sq : 10x10mm)
132.00 CHF / Stück*
-
HXW912HAchse 14x14mm 200mm (10x10mm)
19.05 CHF / Stück* -
HXW913HAchse 14x14mm 320mm (10x10mm)
30.95 CHF / Stück* -
HXW915HAchse 14x14mm 500mm (10x10mm)
47.60 CHF / Stück*
-
HYC255HPositionsschalter für Draw-out (P250-h250-h400-h630-h800-h1000)
39.20 CHF / Stück*
-
HYC352HPM Hilfsstromkreis Anschluss h250-h1000 (2 Kabel)
19.05 CHF / Stück* -
HYC353HPM Hilfsstromkreis Anschluss h250-h1000 (3 Kabel)
20.20 CHF / Stück*
-
HYD033HRückanschluss für Baugröße x/P630 3polig
90.00 CHF / Stück* -
HYW001HKlemmen x630/P630 Cu/Al version 3Polig 1x 35-300mm²
83.20 CHF / Stück* -
HYW007HKlemmen x630/P630 Cu/Al version 3Polig 2x 35-300mm²
132.00 CHF / Stück* -
HYW013HAnschlussverlängerung für x630/P630 4Polig (630A max)
71.40 CHF / Stück* -
HYW014HAnschlussverbreiterung für Baugröße x630/P630 3Polig (bis zu 630A)
73.60 CHF / Stück* -
HYW328HAnschl.Winkel Plug-in Sockel x/P630 1P
39.20 CHF / Stück*
-
HYW019HPhasentrennwände x630/P630 3/4P
9.45 CHF / Stück*
-
HYW200HPlug-in Sockel x630/P630 3P
286.00 CHF / Stück* -
HYW330HDraw-out Sockel x630/P630 3P
567.00 CHF / Stück*
-
HYD321HKlemmenabdeckung für Baugröße h630 3polig lang
41.60 CHF / Stück* -
HYW021HKlemmenabdeckung für Anschlussverlängerung x630/P630 3P
33.25 CHF / Stück* -
HYW023HKlemmenabdeckung für Anschlussverlängerung gespreizt x630/P630 3P
38.10 CHF / Stück* -
HYW025HKlemmenabdeckung Rückanschluss und Plug-in x630/P630 3P
17.90 CHF / Stück* -
HYW050HKlemmenabdeckung rückseitig für Anschlussverlängerung P630 3P
21.40 CHF / Stück* -
HYW052HKlemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P630 3P
23.75 CHF / Stück* -
HYW060HKlemmenabdeckung Unimes für P630 3P
39.10 CHF / Stück*
-
HZC019Externer Verriegelungssatz für Ronis EL11AP (125-1600A)
71.40 CHF / Stück*

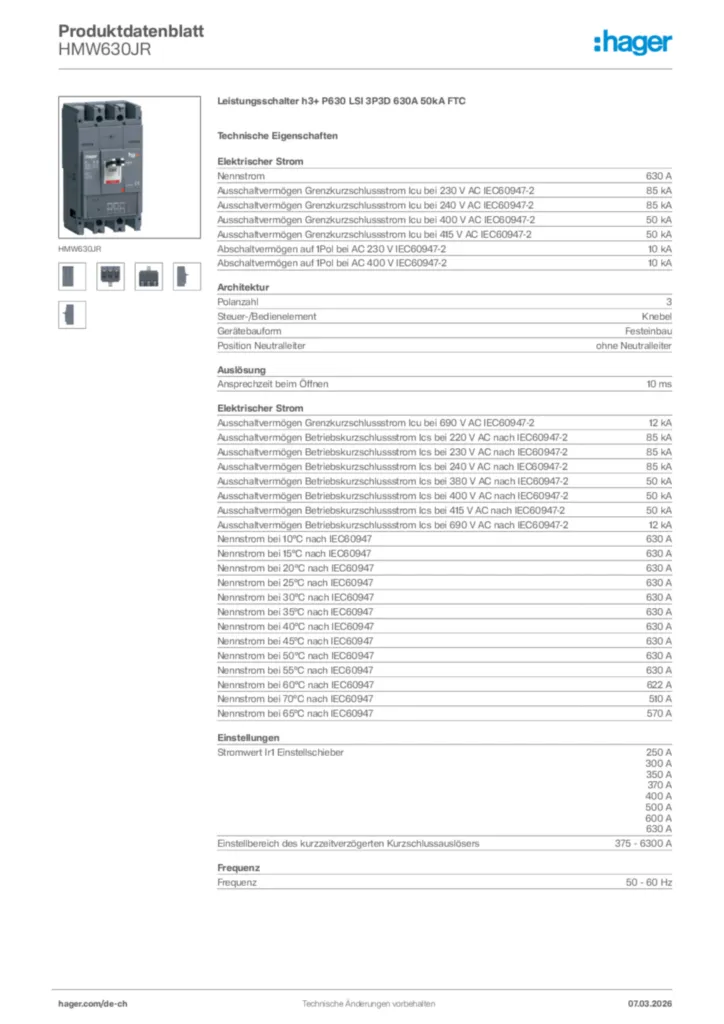

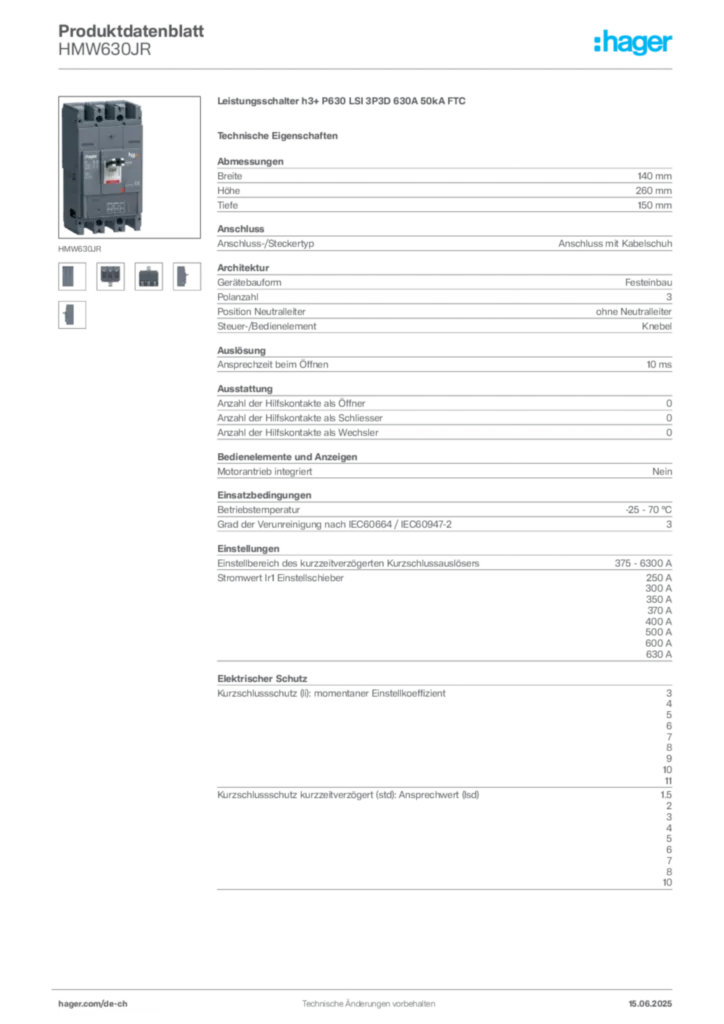

Technische Merkmale
Elektrischer Strom
-
Nennstrom630 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-250 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-250 kA
-
Abschaltvermögen auf 1Pol bei AC 230 V IEC60947-210 kA
-
Abschaltvermögen auf 1Pol bei AC 400 V IEC60947-210 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690 V AC IEC60947-212 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220 V AC nach IEC60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240 V AC nach IEC60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690 V AC nach IEC60947-212 kA
-
Nennstrom bei 10°C nach IEC60947630 A
-
Nennstrom bei 15°C nach IEC60947630 A
-
Nennstrom bei 20°C nach IEC60947630 A
-
Nennstrom bei 25°C nach IEC60947630 A
-
Nennstrom bei 30°C nach IEC60947630 A
-
Nennstrom bei 35°C nach IEC60947630 A
-
Nennstrom bei 40°C nach IEC60947630 A
-
Nennstrom bei 45°C nach IEC60947630 A
-
Nennstrom bei 50°C nach IEC60947630 A
-
Nennstrom bei 55°C nach IEC60947630 A
-
Nennstrom bei 60°C nach IEC60947622 A
-
Nennstrom bei 70°C nach IEC60947510 A
-
Nennstrom bei 65°C nach IEC60947570 A
Architektur
-
Polanzahl3
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position Neutralleiterohne Neutralleiter
Auslösung
-
Ansprechzeit beim Öffnen10 ms
Einstellungen
-
Stromwert Ir1 Einstellschieber250 A, 300 A, 350 A, 370 A, 400 A, 500 A, 600 A, 630 A
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers375 - 6300 A
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment18 - 18 Nm
-
Einbau-/AnschlussortVorne
Spannung
-
Stossspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöserLSI
Leistung
-
Gesamtverlustleistung unter Nennstrom190,50 W
-
Verlustleistung pro Pol63,50 W
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schliesser0
-
Anzahl der Hilfskontakte als Öffner0
Sicherheit
-
Schutzart IPIP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
-
Grad der Verunreinigung nach IEC60664 / IEC60947-23
Anschluss
-
Anschluss-/SteckertypAnschluss mit Kabelschuh
Kabel
-
Werkstoff KabelKupfer, Aluminium
Abmessungen
-
Höhe260 mm
-
Breite140 mm
-
Tiefe150 mm
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Kompatibilität
-
Geeignet für DIN SchieneNein
-
Geeignet für FI-BlockJa
-
Geeignet für VerteilereinbauJa
Spannungsversorgung
-
EinspeisestelleBidirektional
Elektrischer Schutz
-
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)0.5 s, 1.5 s, 2.5 s, 5 s, 7.5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)1.5, 2, 3, 4, 5, 6, 7, 8, 10
-
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient3, 4, 5, 6, 7, 8, 9, 10, 11
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HMW630JR
-
Betriebsanleitung
Betriebsanleitung International 2020-09-21
PDF13,53 MB
Betriebsanleitung fr-FR 2018-09-07
PDF7,32 MB
Betriebsanleitung it-IT 2020-01-01
PDF3,58 MB
Kommunikationshandbuch für h3+ Leistungsschalter bis 250 A (DE, 2019-01)
Betriebsanleitung de-DE 2019-01-31
PDF5,94 MB -
Montageanleitung
Manual for moulded case circuit breaker h3+ P630 (Date: 2023-02)
Montageanleitung International 2023-02-16
PDF10,28 MB
Montageanleitung für HEWxx, HMW2xx, HNWxx, HPWxx - Leistungschalter h3+ P630 LSI (Stand: 11.2018)
Montageanleitung International 2019-01-25
PDF1,15 MB
Montageanleitung für Leistungschalter h3+ P630 (Stand: 2020-03)
Montageanleitung International 2015-10-05
PDF5,20 MB -
Technische Beilage (single-product)
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
STEP Dateien
STEP Dateien International 2023-11-24
STP921,20 kB -
Handbuch
Handbuch International 2023-11-16
PDF48,75 MB
Handbuch it-IT 2023-03-23
PDF38,90 MB
Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2021-08)
Handbuch de-DE 2020-09-23
PDF39,42 MB
Technischer Katalog für h3+ Leistungsschalter bis 630 A (FR, 2021-08)
Handbuch fr-CH 2020-09-23
PDF39,71 MB
Technischer Katalog für h3+ Leistungsschalter bis 630A (DE, 2020-01)
Handbuch de-DE 2020-01-29
PDF42,20 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-04
PDF355,64 kB
Declaration
Konformitätserklärung International 2022-03-04
PDF332,59 kB
Konformitätserklärung en-GB 2023-07-03
PDF587,17 kB
Konformitätserklärung en-GB 2024-01-08
PDF569,34 kB
Konformitätserklärung en-GB 2024-01-08
PDF588,41 kB
Mehr Downloads
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
Entdecken Sie weitere Produkte in diesem Sortiment
-
5
-
1
HES025DCLeistungsschalter h3+ P160 TM ADJ 3P3D 25A 70kA CTC516.00 CHF/ Stück * -
2
HES026DCLeistungsschalter h3+ P160 TM ADJ 4P4D N0-100% 25A 70kA CTC658.00 CHF/ Stück * -
3
HES040DCLeistungsschalter h3+ P160 TM ADJ 3P3D 40A 70kA CTC516.00 CHF/ Stück * -
4
HES040GCLeistungsschalter h3+ P160 LSnI 3P3D 40A 70kA CTC683.00 CHF/ Stück * -
5
HES040JCLeistungsschalter h3+ P160 LSI 3P3D 40A 70kA CTC726.00 CHF/ Stück *
