Leistungsschalter h3+ P250 LSI 3P3D 160A 50kA FTC HMT160JR
EAN-Nr.
3250613176525
VPE
1 Stück
Rabattgruppe
32
Preis*
784.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Adapter für Zusatzdatenkabel 2 Produkte verfügbar -
Arbeitsstromauslöser 6 Produkte verfügbar -
Unterspannungsauslöser 8 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Verriegelungsfunktionen 5 Produkte verfügbar -
Mehr sehen 50 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
HTC130H
Adapterkabel für OAC- und PTA-Kontaktstecker 1,20 m h3+
39.20 CHF / Stück* -
HTL010Hh3 + MIP zu USB Kabeladapter
337.00 CHF / Stück*
-
HXA001H
Arbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
88.90 CHF / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
88.90 CHF / Stück* -
HXA003HArbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
88.90 CHF / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
88.90 CHF / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
88.90 CHF / Stück* -
HYT257HSicherheitsauslöser für Leistungsschalter H3+ P250 für UnimesH Combiway
35.20 CHF / Stück*
-
HXA011H
Unterspannungsauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
107.50 CHF / Stück* -
HXA013HUnterspannungsauslöser für 100-120V AC (x160-P160-x250-P250-x630-P630)
107.50 CHF / Stück* -
HXA014HUnterspannungsauslöser für 200-240V AC (x160-P160-x250-P250-x630-P630)
107.50 CHF / Stück* -
HXA015HUnterspannungsauslöser für 380-450V AC (x160-P160-x250-P250-x630-P630)
107.50 CHF / Stück* -
HXA051HUnterspannungausloser mit Zeitverzögerung 24V DC (x160-P160-x250-P250)
333.00 CHF / Stück* -
HXA053HUnterspannungausloser mit Zeitverzögerung x160-x250 110-120V AC
333.00 CHF / Stück* -
HXA054HUnterspannungausloser mit Zeitverzögerung x160-x250 220-240V AC
333.00 CHF / Stück* -
HXA055HUnterspannungausloser mit Zeitverzögerung x160-x250 380-450V AC
333.00 CHF / Stück*
-
HXA021H
Hilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
31.70 CHF / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
31.70 CHF / Stück* -
HXA026HSignalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
44.45 CHF / Stück* -
HYC250HPM Hilfsstromkreis Anschluss für h250-h1000
10.70 CHF / Stück*
-
HXA039H
Knebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
12.90 CHF / Stück* -
HXB070HBowdenzug 1 m zur mechansiche Verriegelung von Leistungsschaltern
50.00 CHF / Stück* -
HXB071HBowdenzug 1,5 m zur mechansiche Verriegelung von Leistungsschaltern
70.20 CHF / Stück* -
HXT066Hmechanisches Verriegelungset für 3P und 4P P250 (Bowdenzug)
54.80 CHF / Stück* -
HXT165HVerriegelungsset mechanisch für Schalterabstand 60 mm 3-polig P250
41.60 CHF / Stück*
-
HXT030HDrehantrieb direkt am Schalter P250
57.10 CHF / Stück*
-
HXT031HDrehantrieb zum Türeinbau, Achslänge 200 mm P250
107.00 CHF / Stück*
-
HXT032HDrehantrieb mit Sicherheitsverriegelung für Türanbau P250
73.60 CHF / Stück*
-
HXT040HMotorantrieb für Baugröße P250 24V DC mit Autoreset
565.00 CHF / Stück* -
HXT040HKMotorantrieb P250 24V DC mit Autoreset, abschließbar
615.00 CHF / Stück* -
HXT041HMotorantrieb für Baugröße P250 100-110V AC DC mit Autoreset
504.00 CHF / Stück* -
HXT041HKMotorantrieb P250 100-110V AC DC mit Autoreset, abschließbar
554.00 CHF / Stück* -
HXT042HMotorantrieb für Baugröße P250 230 V AC mit Autoreset
504.00 CHF / Stück* -
HXT042HKMotorantrieb P250 230 V AC mit Autoreset, abschließbar
554.00 CHF / Stück* -
HXT043HMotorantrieb für Baugröße P250 24V DC ohne Autoreset
565.00 CHF / Stück* -
HXT043HKMotorantrieb P250 24V DC ohne Autoreset, abschließbar
615.00 CHF / Stück* -
HXT044HMotorantrieb für Baugröße P250 230 V AC ohne Autoreset
504.00 CHF / Stück* -
HXT044HKMotorantrieb P250 230 V AC ohne Autoreset, abschließbar
554.00 CHF / Stück* -
HXT045HMotorantrieb für Baugröße P250 200-220V AC DC mit Autoreset
630.00 CHF / Stück* -
HXT045HKMotorantrieb P250 200-220V AC DC mit Autoreset, abschließbar
681.00 CHF / Stück* -
HXT046HMotorantrieb für Baugröße P250 100-110V AC DC ohne Autoreset
504.00 CHF / Stück* -
HXT046HKMotorantrieb P250 100-110V AC DC ohne Autoreset, abschließbar
554.00 CHF / Stück* -
HXT047HMotorantrieb für Baugröße P250 200-220V AC DC ohne Autoreset
630.00 CHF / Stück* -
HXT047HKMotorantrieb P250 200-220V AC DC ohne Autoreset, abschließbar
681.00 CHF / Stück* -
HXT048HMotorantrieb für Baugröße P250 48V DC mit Autoreset
565.00 CHF / Stück* -
HXT048HKMotorantrieb P250 48V DC mit Autoreset, abschließbar
615.00 CHF / Stück* -
HXT049HMotorantrieb für Baugröße P250 48V DC ohne Autoreset
565.00 CHF / Stück* -
HXT049HKMotorantrieb P250 48V DC ohne Autoreset, abschließbar
615.00 CHF / Stück*
-
HYA035HAnschluss kit 3P/4P
39.20 CHF / Stück* -
HYC352HPM Hilfsstromkreis Anschluss h250-h1000 (2 Kabel)
19.05 CHF / Stück* -
HYC353HPM Hilfsstromkreis Anschluss h250-h1000 (3 Kabel)
20.20 CHF / Stück*
-
HYB011HAnschlussverlängerung für Baugröße x/P250 3polig gespreizt
27.35 CHF / Stück* -
HYB031HRückanschluss für Baugröße x/P250 3polig
58.80 CHF / Stück* -
HYT001HAnschlussklemmen P250 Einbau Cu/Al 3P 1x 10-150mm²
46.45 CHF / Stück* -
HYT005HAnschlussklemmen P250 Anbau Cu/Al 3P 1x 50-185mm²
80.80 CHF / Stück* -
HYT007HAnschlussklemmen P250 Anbau Cu/Al 3P 2x 35-120mm²
67.90 CHF / Stück* -
HYT065HAnschlussklemmen P250 Anbau Cu/Al 3P 6x 6-35mm²
83.20 CHF / Stück* -
HYT328HAnschlusswinkel Plug-in Sockel P250 1P
35.70 CHF / Stück*
-
HYC255HPositionsschalter für Draw-out (P250-h250-h400-h630-h800-h1000)
39.20 CHF / Stück*
-
HYS256HSicherheitsabschaltung für Plug-in Sockel
26.15 CHF / Stück*
-
HYT019HPhasentrennwände P250 3/4P
4.75 CHF / Stück*
-
HYT200HPlug-in Sockel P250 3P
118.50 CHF / Stück* -
HYT300HPlug-in Aufsatz und Kontaktiereinheit P250 3P
65.40 CHF / Stück* -
HYT330HSockel für Einschubtechnik P250 3P
283.00 CHF / Stück* -
HYT332HTräger und Kontaktiereinheit für Einschubtechnik P250 3P
142.00 CHF / Stück*
-
R-AH250-3weber.multiline Adapter für H3+ 250A 3P
114.00 CHF / Stück*
-
HYC321HKlemmenabdeckung für Baugröße h250 3polig lang
13.00 CHF / Stück* -
HYT021HKlemmenabdeckung für Anschlussverlängerung P250 3P
17.90 CHF / Stück* -
HYT023HKlemmenabdeckung für Anschlussverlängerung gespreizt P250 3P
21.40 CHF / Stück* -
HYT025HKlemmenabdeckung Rückanschluss und Plug-in P250 3P
13.00 CHF / Stück* -
HYT050HKlemmenabdeckung rückseitig für Anschlussverlängerung P250 3P
11.95 CHF / Stück* -
HYT052HKlemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P250 3P
13.00 CHF / Stück* -
HYT060HKlemmenabdeckung Unimes für P250 3P
22.35 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-265 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-265 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-250 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-250 kA
-
Abschaltvermögen auf 1Pol bei AC 230 V IEC60947-22,50 kA
-
Abschaltvermögen auf 1Pol bei AC 400 V IEC60947-22,50 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690 V AC IEC60947-26 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220 V AC nach IEC60947-265 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-265 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240 V AC nach IEC60947-265 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690 V AC nach IEC60947-26 kA
-
Nennstrom bei 10°C nach IEC60947160 A
-
Nennstrom bei 15°C nach IEC60947160 A
-
Nennstrom bei 20°C nach IEC60947160 A
-
Nennstrom bei 25°C nach IEC60947160 A
-
Nennstrom bei 30°C nach IEC60947160 A
-
Nennstrom bei 35°C nach IEC60947160 A
-
Nennstrom bei 40°C nach IEC60947160 A
-
Nennstrom bei 45°C nach IEC60947160 A
-
Nennstrom bei 50°C nach IEC60947160 A
-
Nennstrom bei 55°C nach IEC60947160 A
-
Nennstrom bei 60°C nach IEC60947160 A
-
Nennstrom bei 70°C nach IEC60947135 A
-
Nennstrom bei 65°C nach IEC60947145 A
Architektur
-
Polanzahl3
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position Neutralleiterohne Neutralleiter
Einstellungen
-
Stromwert Ir1 Einstellschieber63 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers86 - 1600 A
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment12 - 12 Nm
-
Einbau-/AnschlussortVorne
Spannung
-
Stossspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöserLSI
Leistung
-
Gesamtverlustleistung unter Nennstrom18,42 W
-
Verlustleistung pro Pol6,14 W
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele10000
-
Gerätelebensdauer, mechanische Schaltspiele40000
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schliesser0
-
Anzahl der Hilfskontakte als Öffner0
Sicherheit
-
Schutzart IPIP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
-
Grad der Verunreinigung nach IEC60664 / IEC60947-23
Abdeckung, Tür
-
VerriegelbarJa
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter35 - 150 mm²
-
Anschlussquerschnitt bei starrem Leiter35 - 185 mm²
-
Anschluss-/SteckertypAnschluss mit Kabelschuh
Kabel
-
Werkstoff KabelKupfer, Aluminium
Abmessungen
-
Höhe165 mm
-
Breite105 mm
-
Tiefe97 mm
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Kompatibilität
-
Geeignet für DIN SchieneNein
-
Geeignet für FI-BlockNein
-
Geeignet für VerteilereinbauJa
Spannungsversorgung
-
EinspeisestelleBidirektional
Elektrischer Schutz
-
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)0.5 s, 1.5 s, 2.5 s, 5 s, 7.5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)1.5, 2, 3, 4, 5, 6, 7, 8, 10
-
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient3, 4, 5, 6, 7, 8, 9, 10, 11
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

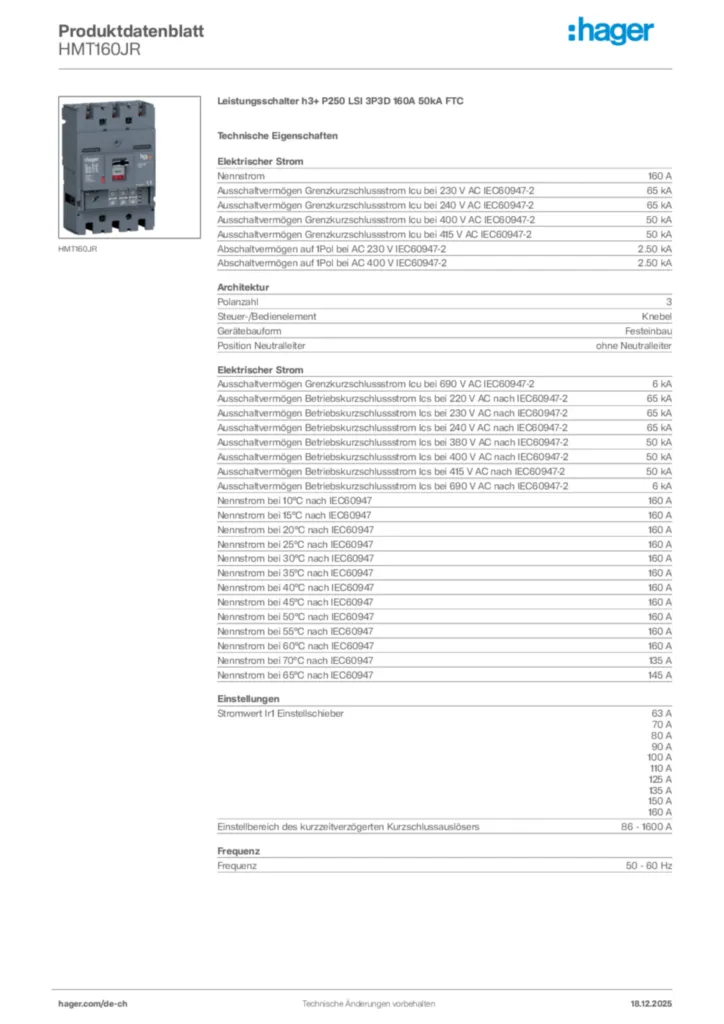

Produktbild HMT160JR
-
Betriebsanleitung
Betriebsanleitung International 2020-09-21
PDF13,53 MB
Betriebsanleitung fr-FR 2018-09-07
PDF7,32 MB
Betriebsanleitung it-IT 2020-01-01
PDF3,58 MB
Kommunikationshandbuch für h3+ Leistungsschalter bis 250 A (DE, 2019-01)
Betriebsanleitung de-DE 2019-01-31
PDF5,94 MB -
Montageanleitung
Montageanleitung für HESxx, HETxx, HHSxx, HHTxx, HMSxx, HMTxx, HNSxx, HNTxx - Leistungsschalter h3+ P160/P250 (Stand: 06.2018)
Montageanleitung International 2018-06-04
PDF2,86 MB
Montageanleitung für Leistungschalter h3+ P250 (Stand: 2020-03)
Montageanleitung International 2015-11-02
PDF4,67 MB -
Technische Beilage (single-product)
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
STEP Dateien
STEP Dateien International 2023-11-24
STP640,83 kB -
Handbuch
Handbuch International 2023-11-16
PDF48,75 MB
Handbuch it-IT 2023-03-23
PDF38,90 MB
Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2021-08)
Handbuch de-DE 2020-09-23
PDF39,42 MB
Technischer Katalog für h3+ Leistungsschalter bis 630 A (FR, 2021-08)
Handbuch fr-CH 2020-09-23
PDF39,71 MB
Technischer Katalog für h3+ Leistungsschalter bis 630A (DE, 2020-01)
Handbuch de-DE 2020-01-29
PDF42,20 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-25
PDF349,41 kB
Declaration
Konformitätserklärung International 2022-04-25
PDF461,97 kB
Mehr Downloads
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
Entdecken Sie weitere Produkte in diesem Sortiment
-
5
-
1
HES025DCLeistungsschalter h3+ P160 TM ADJ 3P3D 25A 70kA CTCPreis*516.00 CHF/ Stück * -
2
HES026DCLeistungsschalter h3+ P160 TM ADJ 4P4D N0-100% 25A 70kA CTCPreis*658.00 CHF/ Stück * -
3
HES040DCLeistungsschalter h3+ P160 TM ADJ 3P3D 40A 70kA CTCPreis*516.00 CHF/ Stück * -
4
HES040GCLeistungsschalter h3+ P160 LSnI 3P3D 40A 70kA CTCPreis*683.00 CHF/ Stück * -
5
HES040JCLeistungsschalter h3+ P160 LSI 3P3D 40A 70kA CTCPreis*726.00 CHF/ Stück *
