Leistungsschalter h3+ PW1600 HMQ801JR
EAN-Nr.
3250613251192
VPE
1 Stück
Rabattgruppe
32
Preis*
3’363.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Unterspannungsauslöser 5 Produkte verfügbar -
Elektrisches Zubehör für Niederspannungskomponenten 3 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 4 Produkte verfügbar -
Hilfs-Schalterstellung 1 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar
Optionales Zubehör
-
HWX033HSA
Unterspannungsauslöser 200-250V AC/DC (UV)
196.00 CHF / Stück* -
HWX031HSAUnterspannungsauslöser 48-60V AC/DC (UV)
196.00 CHF / Stück* -
HWX030HSAUnterspannungsauslöser 24-30V AC/DC (UV)
196.00 CHF / Stück* -
HWX034HSAUnterspannungsauslöser 380-480V AC (UV)
196.00 CHF / Stück* -
HWX032HSAUnterspannungsauslöser 100-130V AC/DC (UV)
196.00 CHF / Stück*
-
HWY950HSA
Klemmenblock Typ A für (AX, MO, FS, RTC, UV, SH, CC) 6/3
7.05 CHF / Stück* -
HXH957HKlemmenblock MCCB PW1600 Energy
15.00 CHF / Stück* -
HYH957HTB ERSATZTEIL sentinel und sentinel E PW1600
30.00 CHF / Stück*
-
HYH022H
Klemmenabdeckung 4P PW1600
100.00 CHF / Stück*
-
HXH888H
Ronis Kit Adapter für MCCB
44.65 CHF / Stück* -
HYH041HAnschlüsse FC - oben/unten 4P PW1600
180.00 CHF / Stück* -
HYH500HMONTAGESCHRAUBEN PW1600
30.00 CHF / Stück* -
HYH502HBEFESTIGUNGSMUTTERN & UNTERLEGSCHEIBEN 4P PW1600
32.00 CHF / Stück*
-
HXH090H
OAC-Ausgangskontaktmodul für h3+ PW1600
157.50 CHF / Stück*
-
HXH027H
Hilfsschalter für AX/AL/FS/AXO/AXC STATUS
38.70 CHF / Stück* -
HXH028HHilfsschalter low level für AX/AL/FS/AXO/AXC STATUS
46.45 CHF / Stück*
-
HXH036Hsentinel Drehgriff
310.00 CHF / Stück*
-
HWX020HSAArbeitsstromauslöser 24-30V AC/DC (SH)
188.00 CHF / Stück* -
HWX021HSAArbeitsstromauslöser 48-60V AC/DC (SH)
196.00 CHF / Stück* -
HWX023HSAArbeitsstromauslöser 200-250V AC/DC (SH)
188.00 CHF / Stück* -
HWX022HSAArbeitsstromauslöser 100-130V AC/DC (SH)
196.00 CHF / Stück* -
HWX024HSAArbeitsstromauslöser 380-480V AC/DC (SH)
196.00 CHF / Stück*
-
HXA039HKnebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
13.15 CHF / Stück*
-
HWY001HAnschlussverlängerung gespreizt - 3P HW1 (SP)
139.50 CHF / Stück* -
HWY002HAnschlussverlängerung gespreizt - 4P HW1 (SP)
188.00 CHF / Stück* -
HWY049HHintere Anschlüsse - oben/unten - HW1 4-Polig (RC)
229.00 CHF / Stück*
-
HWY033HVerzögerer für Unterspannungsauslöser 200-250V AC (UVTC)
196.00 CHF / Stück* -
HWY034HVerzögerer für Unterspannungsauslöser 380-480V AC (UVTC)
196.00 CHF / Stück* -
HWY031HExt. Verzögerungseinheit (einstellbar) für U-Spg .Auslöser 48-60V AC/DC (UVTC)
211.00 CHF / Stück* -
HWY030HExt. Verzögerungseinheit (einstellbar) für U-Spg .Auslöser 24-30V AC/DC (UVTC)
196.00 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom800 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-250 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-250 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-250 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-250 kA
-
Abschaltvermögen auf 1Pol bei AC 230 V IEC60947-219,2 kA
-
Abschaltvermögen auf 1Pol bei AC 400 V IEC60947-219,2 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690 V AC IEC60947-230 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690 V AC nach IEC60947-230 kA
-
Nennstrom bei 10°C nach IEC60947800 A
-
Nennstrom bei 15°C nach IEC60947800 A
-
Nennstrom bei 20°C nach IEC60947800 A
-
Nennstrom bei 25°C nach IEC60947800 A
-
Nennstrom bei 30°C nach IEC60947800 A
-
Nennstrom bei 35°C nach IEC60947800 A
-
Nennstrom bei 40°C nach IEC60947800 A
-
Nennstrom bei 45°C nach IEC60947800 A
-
Nennstrom bei 50°C nach IEC60947800 A
-
Nennstrom bei 55°C nach IEC60947800 A
-
Nennstrom bei 60°C nach IEC60947800 A
-
Nennstrom bei 70°C nach IEC60947800 A
-
Nennstrom bei 65°C nach IEC60947800 A
Architektur
-
Polanzahl4
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position NeutralleiterLinks
Auslösung
-
Ansprechzeit beim Öffnen12 ms
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment50-50 Nm
-
Einbau-/AnschlussortVorne
Spannung
-
Stossspannungsfestigkeit8 kV
-
Isolationsspannung Ui1000 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
Auslösersentinel LSI
Leistung
-
Gesamtverlustleistung unter Nennstrom23,6 W
-
Verlustleistung pro Pol4,6 W
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele4000
-
Gerätelebensdauer, mechanische Schaltspiele20000
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schliesser0
-
Anzahl der Hilfskontakte als Öffner0
Sicherheit
-
Schutzart IPIP20
Einsatzbedingungen
-
Betriebstemperatur-25-70 °C
-
Grad der Verunreinigung nach IEC60664 / IEC60947-23
Abdeckung, Tür
-
VerriegelbarJa
Kabel
-
Werkstoff KabelKupfer, Aluminium
Abmessungen
-
Höhe330 mm
-
Breite280 mm
-
Tiefe198 mm
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Kompatibilität
-
Geeignet für DIN SchieneNein
-
Geeignet für FI-BlockNein
Spannungsversorgung
-
EinspeisestelleBidirektional
Anschlussmöglichkeiten
-
Anschluss-/SteckertypBolzenanschluss
Elektrischer Schutz
-
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)0.5 s, 1 s, 2 s, 4 s, 5 s, 8 s, 10 s, 15 s, 20 s, 25 s
-
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)50 ms, 100 ms, 200 ms, 400 ms, 600 ms
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient1.5, 2, 3, 4, 6, 8, 10, 12, 15
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

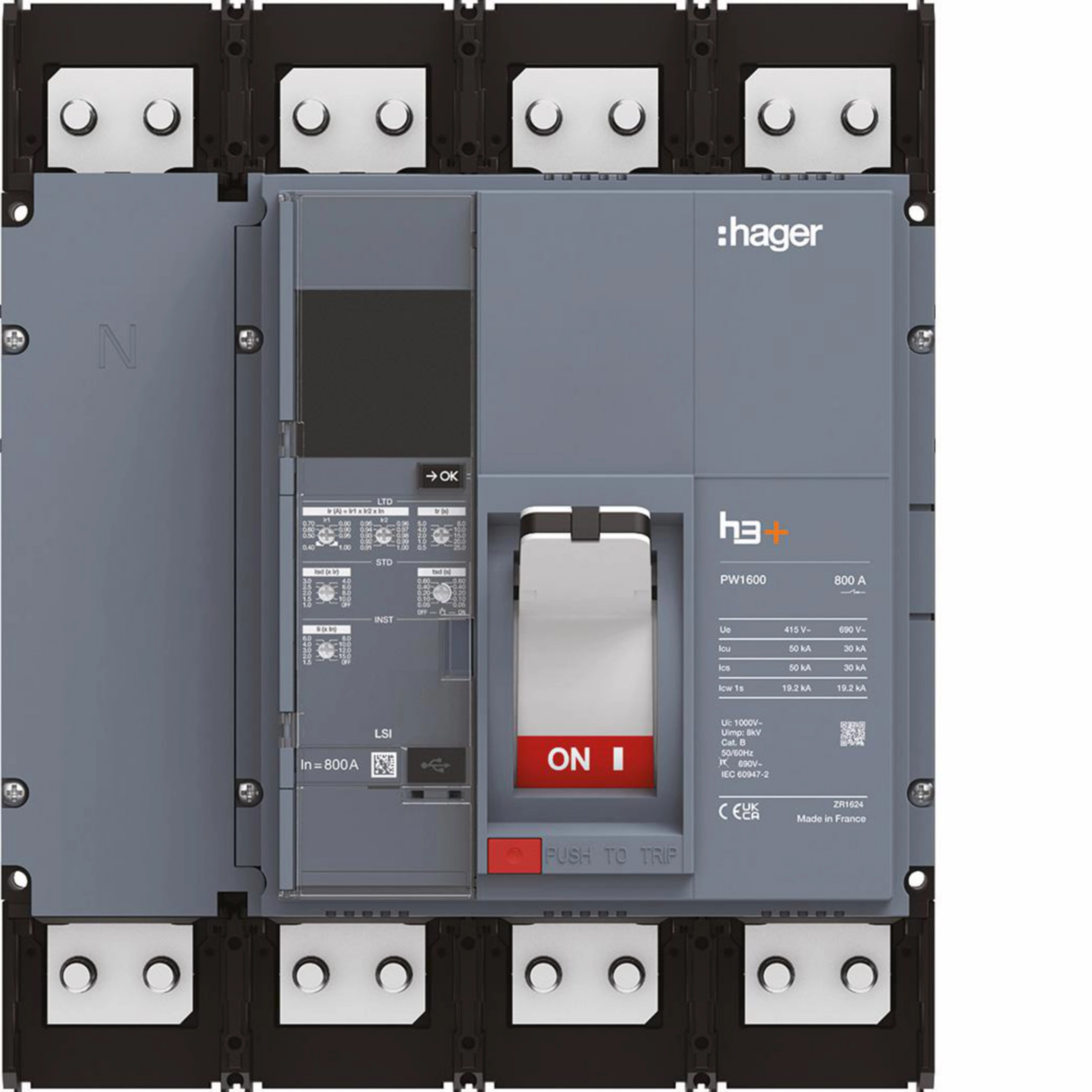

Produktbild HMQ801JR
-
Product datasheet

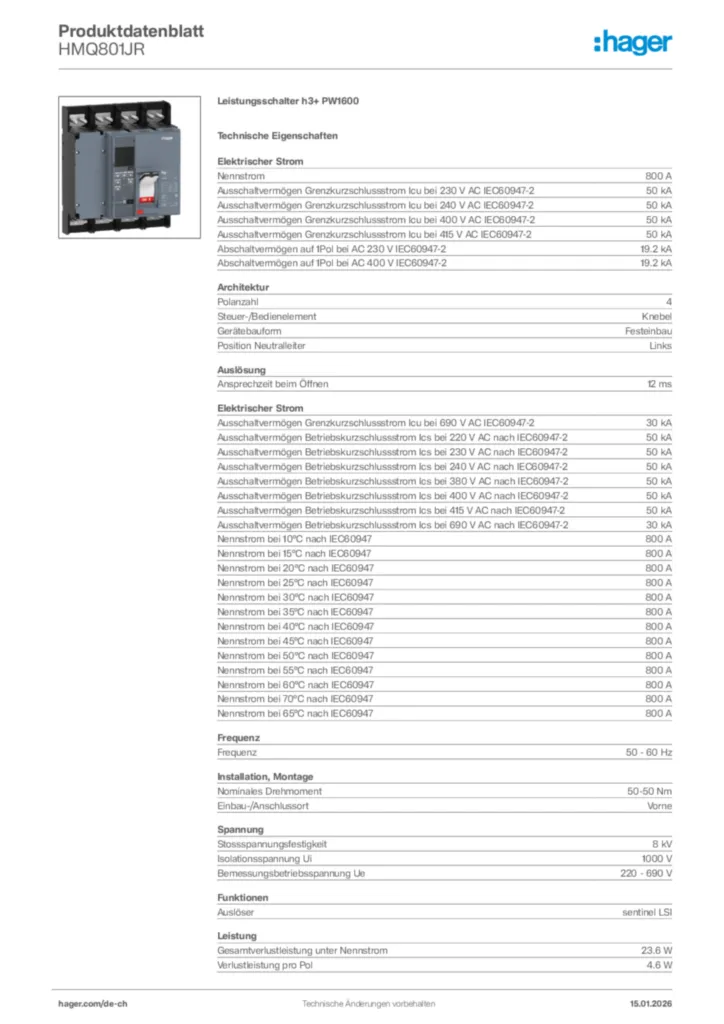

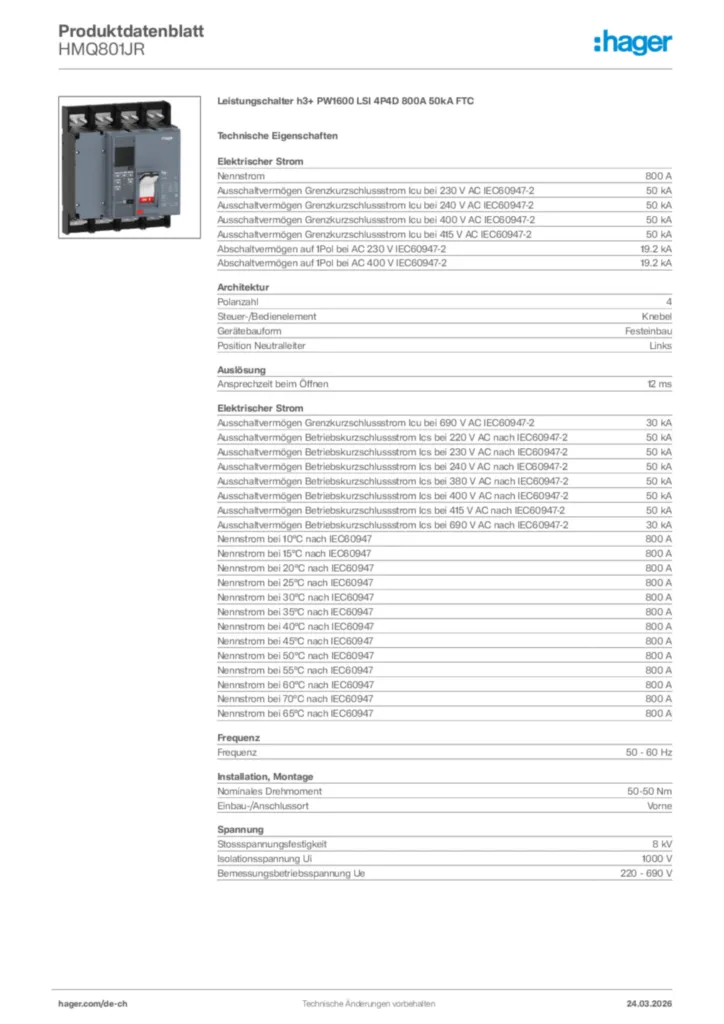

Hager Produktdatenblatt HMQ801JR
