Leistungschalter h3+ P250 LSIG 3P3D 160A 25kA FTC HHT160LR

Name: HHT160LR
Brand: Hager
SKU: HHT160LR20
Price: 1255 CHF

Preis*

1’255.00 CHF

/ Stück *

Grosshandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Dokumentationen
Weitere Produkte

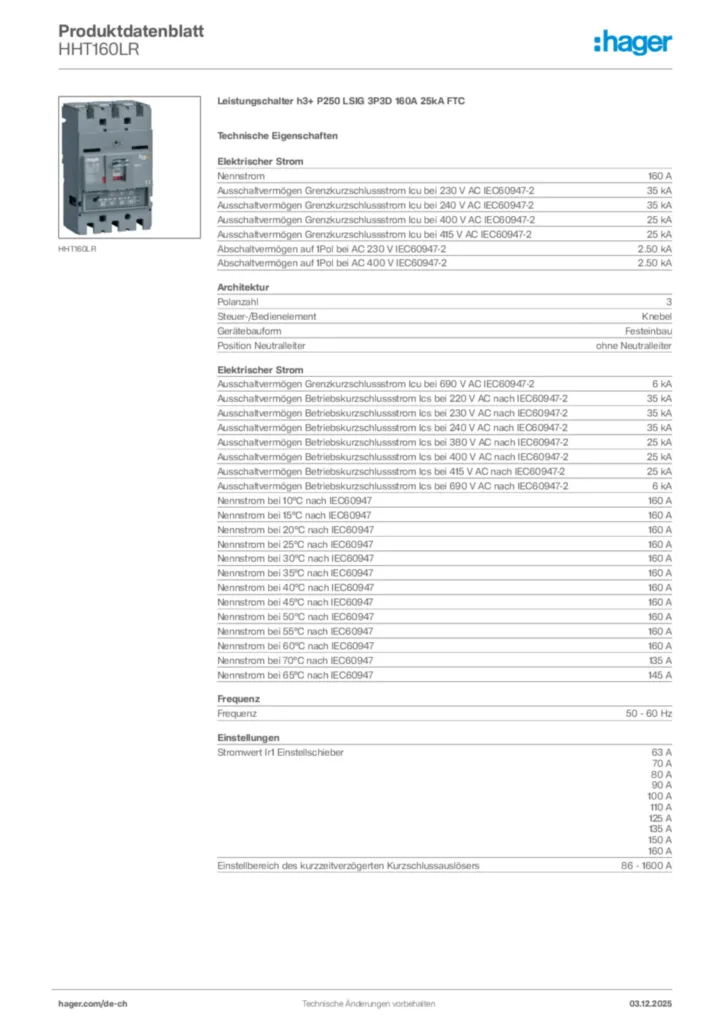

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Adapter für Zusatzdatenkabel 2 Produkte verfügbar
Klemmenabdeckung 1 Produkte verfügbar
Arbeitsstromauslöser 1 Produkte verfügbar

Technische Merkmale

Nennstrom

160 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-2

35 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-2

35 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-2

25 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-2

25 kA
Abschaltvermögen auf 1Pol bei AC 230 V IEC60947-2

2,50 kA
Abschaltvermögen auf 1Pol bei AC 400 V IEC60947-2

2,50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690 V AC IEC60947-2

6 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220 V AC nach IEC60947-2

35 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-2

35 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240 V AC nach IEC60947-2

35 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380 V AC nach IEC60947-2

25 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-2

25 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415 V AC nach IEC60947-2

25 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690 V AC nach IEC60947-2

6 kA
Nennstrom bei 10°C nach IEC60947

160 A
Nennstrom bei 15°C nach IEC60947

160 A
Nennstrom bei 20°C nach IEC60947

160 A
Nennstrom bei 25°C nach IEC60947

160 A
Nennstrom bei 30°C nach IEC60947

160 A
Nennstrom bei 35°C nach IEC60947

160 A
Nennstrom bei 40°C nach IEC60947

160 A
Nennstrom bei 45°C nach IEC60947

160 A
Nennstrom bei 50°C nach IEC60947

160 A
Nennstrom bei 55°C nach IEC60947

160 A
Nennstrom bei 60°C nach IEC60947

160 A
Nennstrom bei 70°C nach IEC60947

135 A
Nennstrom bei 65°C nach IEC60947

145 A

Polanzahl

3
Steuer-/Bedienelement

Knebel
Gerätebauform

Festeinbau
Position Neutralleiter

ohne Neutralleiter

Stromwert Ir1 Einstellschieber

63 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers

86 - 1600 A

Frequenz

50 - 60 Hz

Nominales Drehmoment

12 - 12 Nm
Einbau-/Anschlussort

Vorne

Stossspannungsfestigkeit

8000 V
Isolationsspannung Ui

800 V
Bemessungsbetriebsspannung Ue

220 - 690 V

Auslöser

LSIG

Gesamtverlustleistung unter Nennstrom

18,42 W
Verlustleistung pro Pol

6,14 W

Gerätelebensdauer, elektrische Schaltspiele

10000
Gerätelebensdauer, mechanische Schaltspiele

40000

Anzahl der Hilfskontakte als Wechsler

0
Anzahl der Hilfskontakte als Schliesser

0
Anzahl der Hilfskontakte als Öffner

0

Schutzart IP

IP4X

Betriebstemperatur

-25 - 70 °C
Grad der Verunreinigung nach IEC60664 / IEC60947-2

3

Verriegelbar

Ja

Anschlussquerschnitt bei flexiblem Leiter

35 - 150 mm²
Anschlussquerschnitt bei starrem Leiter

35 - 185 mm²
Anschluss-/Steckertyp

Anschluss mit Kabelschuh

Werkstoff Kabel

Kupfer, Aluminium

Höhe

165 mm
Tiefe

97 mm

Motorantrieb integriert

Nein

Geeignet für DIN Schiene

Nein
Geeignet für FI-Block

Nein
Geeignet für Verteilereinbau

Ja

Einspeisestelle

Bidirektional

Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)

0.5 s, 1.5 s, 2.5 s, 5 s, 7.5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)

1.5, 2, 3, 4, 5, 6, 7, 8, 10
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Kurzschlussschutz (li): momentaner Einstellkoeffizient

3, 4, 5, 6, 7, 8, 9, 10, 11

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
