Leistungschalter h3+ P250 LSnI 3P3D 160A 25kA FTC HHT160GR
EAN-Nr.
3250613212360
VPE
1 Stück
Rabattgruppe
32
Preis*
670.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Adapter für Zusatzdatenkabel 2 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar -
Arbeitsstromauslöser 1 Produkte verfügbar
Optionales Zubehör
-
HTC130H
Adapterkabel für OAC- und PTA-Kontaktstecker 1, 20 m h3+
39.90 CHF / Stück* -
HTL010Hh3 + MIP zu USB Kabeladapter
343.00 CHF / Stück*
-
HYT060H
Klemmenabdeckung Unimes für P250 3P
22.75 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-235 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-235 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-225 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-225 kA
-
Abschaltvermögen auf 1Pol bei AC 230 V IEC60947-22,50 kA
-
Abschaltvermögen auf 1Pol bei AC 400 V IEC60947-22,50 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-235 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-225 kA
-
Nennstrom bei 10°C nach IEC60947160 A
-
Nennstrom bei 15°C nach IEC60947160 A
-
Nennstrom bei 20°C nach IEC60947160 A
-
Nennstrom bei 25°C nach IEC60947160 A
-
Nennstrom bei 30°C nach IEC60947160 A
-
Nennstrom bei 35°C nach IEC60947160 A
-
Nennstrom bei 40°C nach IEC60947160 A
-
Nennstrom bei 45°C nach IEC60947160 A
-
Nennstrom bei 50°C nach IEC60947160 A
-
Nennstrom bei 55°C nach IEC60947160 A
-
Nennstrom bei 60°C nach IEC60947160 A
-
Nennstrom bei 65°C nach IEC60947145 A
-
Nennstrom bei 70°C nach IEC60947135 A
Architektur
-
Polanzahl3
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position Neutralleiterohne Neutralleiter
Einstellungen
-
Stromwert Ir1 Einstellschieber63 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers86 - 1600 A
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment12 - 12 Nm
-
Einbau-/AnschlussortVorne
Spannung
-
Stossspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöserLSNI
Leistung
-
Gesamtverlustleistung unter Nennstrom18,42 W
-
Verlustleistung pro Pol6,14 W
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele10000
-
Gerätelebensdauer, mechanische Schaltspiele40000
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schliesser0
-
Anzahl der Hilfskontakte als Öffner0
Sicherheit
-
Schutzart IPIP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter35 - 150 mm²
-
Anschlussquerschnitt bei starrem Leiter35 - 185 mm²
-
Anschluss-/SteckertypAnschluss mit Kabelschuh
Abmessungen
-
Höhe165 mm
-
Breite105 mm
-
Tiefe97 mm
Kabel
-
Werkstoff KabelKupfer, Aluminium
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Kompatibilität
-
Geeignet für DIN SchieneNein
-
Geeignet für FI-BlockNein
-
Geeignet für VerteilereinbauJa
Spannungsversorgung
-
EinspeisestelleBidirektional
Elektrischer Schutz
-
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)5 s
-
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)1.5, 2, 3, 4, 5, 6, 7, 8, 10
-
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)100 ms
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient11
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HHT160GR
-
Product datasheet

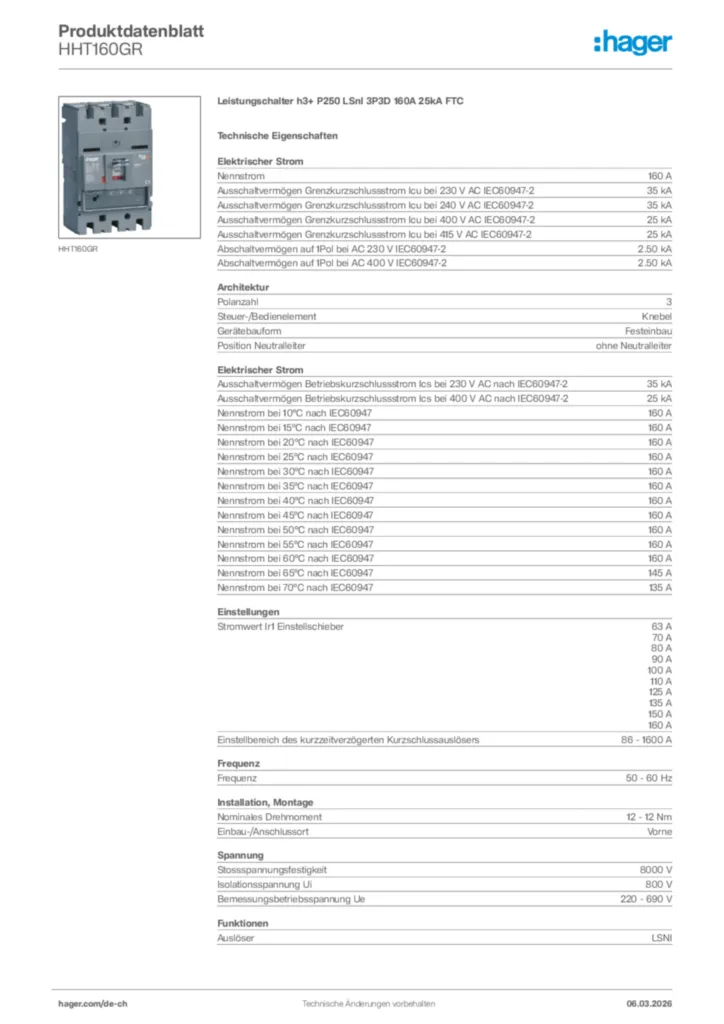

Hager Produktdatenblatt HHT160GR
