Leistungschalter h3+ P250 TM ADJ 4P4D N0-100% 50A 25kA FTC HHT051DR
Preis*
475.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
AOB MCCB Typ A 8 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar -
Arbeitsstromauslöser 1 Produkte verfügbar
Optionales Zubehör
-
HBT250HFI-Block P250 4P 250A Idn 30 mA bis 6 A stufenweise einstellbar
996.00 CHF / Stück* -
HBT100FFI-Block P250 4P 100A Idn 300 mA fest
552.00 CHF / Stück* -
HBT100HFI-Block P250 4P 100A Idn 30 mA bis 6 A stufenweise einstellbar
612.00 CHF / Stück* -
HBT100LFI-Block Alarm P250 4P 100A Idn adj
604.00 CHF / Stück* -
HBT160FFI-Block P250 4P 160A Idn 300 mA fest
602.00 CHF / Stück* -
HBT160HFI-Block P250 4P 160A Idn 30 mA bis 6 A stufenweise einstellbar
669.00 CHF / Stück* -
HBT160L
FI-Block Alarm P250 4P 160A Idn adj
660.00 CHF / Stück* -
HBT250LFI-Block Alarm P250 4P 250A Idn adj
985.00 CHF / Stück*
-
HYT061H
Klemmenabdeckung Unimes für P250 4P
23.00 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom50 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-225 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-235 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-235 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-225 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 660 V AC IEC60947-26 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690 V AC IEC60947-26 kA
-
Nennstrom bei 10°C nach IEC6094763,10 A
-
Nennstrom bei 15°C nach IEC6094761,60 A
-
Nennstrom bei 20°C nach IEC6094760,10 A
-
Nennstrom bei 25°C nach IEC6094758,50 A
-
Nennstrom bei 30°C nach IEC6094756,90 A
-
Nennstrom bei 35°C nach IEC6094755,30 A
-
Nennstrom bei 40°C nach IEC6094753,60 A
-
Nennstrom bei 45°C nach IEC6094751,80 A
-
Nennstrom bei 50°C nach IEC6094750 A
-
Nennstrom bei 55°C nach IEC6094748,10 A
-
Nennstrom bei 60°C nach IEC6094746,20 A
-
Nennstrom bei 65°C nach IEC6094744,10 A
-
Nennstrom bei 70°C nach IEC6094742 A
Architektur
-
Polanzahl4
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position NeutralleiterLinks
Frequenz
-
Frequenz50 - 60 Hz
Spannung
-
Stossspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöserTM A/A
Leistung
-
Gesamtverlustleistung unter Nennstrom15 W
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele10000
-
Gerätelebensdauer, mechanische Schaltspiele40000
Sicherheit
-
Schutzart IPIP4X
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter35 - 150 mm²
-
Anschlussquerschnitt bei starrem Leiter35 - 185 mm²
Abdeckung, Tür
-
VerriegelbarJa
Einstellungen
-
Einstllbereich thermischer Auslöser xIn0.63, 0.8, 1
Kabel
-
Werkstoff KabelKupfer, Aluminium
Kompatibilität
-
Geeignet für FI-BlockJa
-
Geeignet für DIN SchieneNein
-
Geeignet für VerteilereinbauJa
Abmessungen
-
Höhe165 mm
-
Breite140 mm
-
Tiefe97 mm
Elektrischer Schutz
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient6, 8, 10, 13
Installation, Montage
-
Einbau-/AnschlussortVorne
-
Nominales Drehmoment12 - 12 Nm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

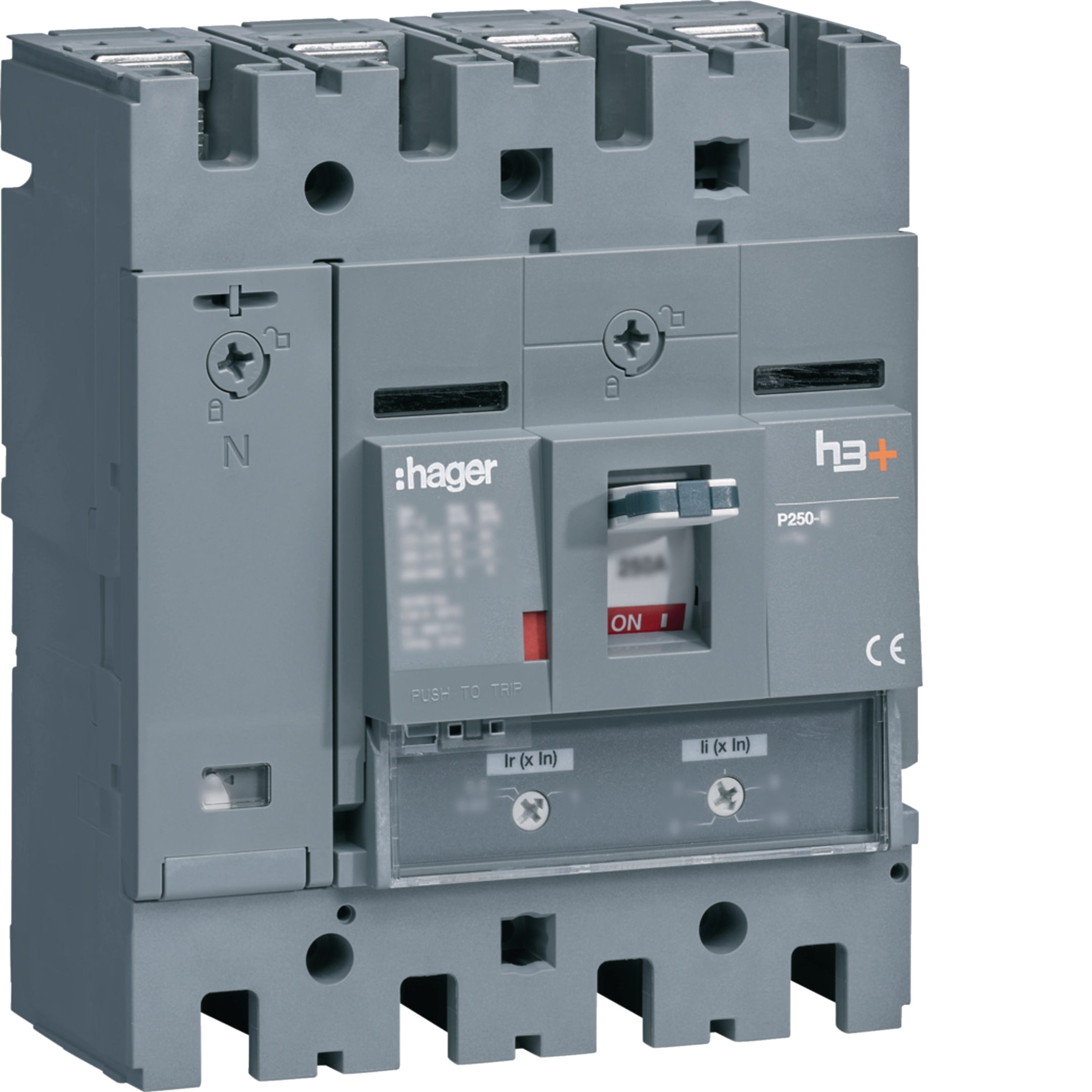

Produktbild HHT051DR
-
Product datasheet
Hager Produktdatenblatt HHT051DR
Leistungschalter h3+ P250 TM ADJ 4P4D N0-100% 50A 25kA FTC
PDF -
Montageanleitung
Montageanleitung für Leistungschalter h3+ P250 (Stand: 2020-03)
Montageanleitung International 2015-11-02
PDF4,67 MB -
STEP Dateien
CAD file for MCCB 250A 4P
STEP Dateien International 2023-11-24
STP805,89 kB -
Handbuch
Handbook it-IT 2017-09-21
Handbuch it-IT 2023-03-23
PDF38,90 MB
Technical catalogue
h3+ Moulded Case Circuit breakers up to 630A
PDF48,86 MB
Technischer Katalog für h3+ Leistungsschalter bis 250 A (DE, 2019-11)
Leistungsschalter bis 630A h3+
PDF50,83 MB
Technischer Katalog für h3+ Leistungsschalter bis 630 A (FR, 2021-08)
Handbuch fr-CH 2020-09-23
PDF39,71 MB
Technischer Katalog für h3+ Leistungsschalter bis 630A (DE, 2020-01)
Handbuch de-DE 2020-01-29
PDF42,20 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-25
PDF349,41 kB
Declaration
Konformitätserklärung International 2022-04-25
PDF461,97 kB
