Leistungsschalter h3+ P630 LSnI 3x250A 70kA HEW250GR
Preis*
CHF 1’713.00
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Unterspannungsauslöser 8 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 2 Produkte verfügbar -
Antriebswelle für Leistungsschalter 3 Produkte verfügbar -
Verbindungsfunktionen 3 Produkte verfügbar -
Handgriff mit Verriegelung für Leistungsschalter 1 Produkte verfügbar -
Adapter für Zusatzdatenkabel 1 Produkte verfügbar
Optionales Zubehör
-
HXA051H
Unterspannungausloser mit Zeitverzögerung 24V DC (x160-P160-P250-P630)
CHF 352.00 / Stück* -
HXA015HUnterspannungsauslöser für 380-450V AC (x160-P160-x250-P250-x630-P630)
CHF 114.50 / Stück* -
HXA014HUnterspannungsauslöser für 200-240V AC (x160-P160-x250-P250-x630-P630)
CHF 113.50 / Stück* -
HXA055HUnterspannungausloser mit Zeitverzögerung 380-450V AC (x160-P160-P250-P630)
CHF 352.00 / Stück* -
HXA054HUnterspannungausloser mit Zeitverzögerung 220-240V AC (x160-P160-P250-P630)
CHF 352.00 / Stück* -
HXA011HUnterspannungsauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
CHF 113.50 / Stück* -
HXA053HUnterspannungausloser mit Zeitverzögerung 110-120V AC (x160-P160-P250-P630)
CHF 352.00 / Stück* -
HXA013HUnterspannungsauslöser für 100-120V AC (x160-P160-x250-P250-x630-P630)
CHF 114.50 / Stück*
-
HYW256H
Sicherheitsauslöser (x630/P630)
CHF 18.95 / Stück* -
HXS920HAchsenführung für Drehantrieb bei Schranktürmontage P160-P250-x630-P630
CHF 27.65 / Stück*
-
HXW912H
Achse 14x14mm 200mm (10x10mm)
CHF 20.15 / Stück* -
HXW913HAchse 14x14mm 320mm (10x10mm)
CHF 32.65 / Stück* -
HXW915HAchse 14x14mm 500mm (10x10mm)
CHF 50.30 / Stück*
-
HYW328H
Anschl.Winkel Plug-in Sockel x/P630 1P
CHF 41.35 / Stück* -
HYW011HAnschlussverbreiterung für Baugröße x630/P630 3Polig (400A max)
CHF 43.90 / Stück* -
HYD031HRückanschluss für Baugröße x/P630 3polig 400A
CHF 52.80 / Stück*
-
HXW032H
Drehantrieb mit Sicherheitsverriegelung für Türanbau x630/P630
CHF 139.50 / Stück*
-
HTL010H
h3 + MIP zu USB Kabeladapter
CHF 356.00 / Stück*
-
HXA003HArbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
CHF 94.30 / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
CHF 94.30 / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
CHF 94.30 / Stück* -
HXA001HArbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
CHF 93.80 / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
CHF 93.80 / Stück*
-
HXD068HElektr.Verriegkabl. h400-h/P630-h1000
CHF 38.85 / Stück* -
HXB069HElektr.Verrieglungskabel für Leistungsschalter zwischen x/h/P250 & h/P400-630
CHF 35.10 / Stück*
-
HYW052HKlemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P630 3P
CHF 25.10 / Stück* -
HYW050HKlemmenabdeckung rückseitig für Anschlussverlängerung P630 3P
CHF 22.60 / Stück* -
HYW025HKlemmenabdeckung Rückanschluss und Plug-in x630/P630 3P
CHF 18.95 / Stück* -
HYW023HKlemmenabdeckung für Anschlussverlängerung gespreizt x630/P630 3P
CHF 40.25 / Stück* -
HYW021HKlemmenabdeckung für Anschlussverlängerung x630/P630 3P
CHF 35.10 / Stück* -
HYD321HKlemmenabdeckung für Baugröße h630 3polig lang
CHF 43.90 / Stück*
-
HXW046HKMotorantrieb x630/P630 100-120VDC ohne Autoreset, abschließbar
CHF 822.00 / Stück* -
HXW046HMotorantrieb für Baugröße x630/P630 100-120VDC ohne Autoreset
CHF 768.00 / Stück* -
HXW044HKMotorantrieb x630/P630 100-240VAC ohne Autoreset, abschließbar
CHF 928.00 / Stück* -
HXW044HMotorantrieb für Baugröße x630/P630 100-240VAC ohne Autoreset
CHF 768.00 / Stück* -
HXW043HKMotorantrieb x630/P630 24-48VDC ohne Autoreset, abschließbar
CHF 822.00 / Stück* -
HXW043HMotorantrieb für Baugröße x630/P630 24-48VDC ohne Autoreset
CHF 768.00 / Stück* -
HXW042HKMotorantrieb x630/P630 100-240VAC mit Autoreset, abschließbar
CHF 822.00 / Stück* -
HXW042HMotorantrieb für Baugröße x630/P630 100-240VAC mit Autoreset
CHF 768.00 / Stück* -
HXW041HKMotorantrieb x630/P630 100-120VDC mit Autoreset, abschließbar
CHF 822.00 / Stück* -
HXW041HMotorantrieb für Baugröße x630/P630 100-120VDC mit Autoreset
CHF 768.00 / Stück* -
HXW040HKMotorantrieb x630/P630 24-48VDC mit Autoreset, abschließbar
CHF 822.00 / Stück* -
HXW040HMotorantrieb für Baugröße x630/P630 24-48VDC mit Autoreset
CHF 768.00 / Stück*
-
HXA039HKnebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
CHF 13.70 / Stück* -
HXW890HAbsperreinrichtung für Einschub-Kit x630/P630
CHF 46.45 / Stück* -
HXW888HSchlüsselverriegelungsset für Drehgriff x630&P630
CHF 85.30 / Stück* -
HXS999HRonis Schlüssel
CHF 52.80 / Stück* -
HXB070HBowdenzug 1 m zur mechansiche Verriegelung von Leistungsschaltern
CHF 52.80 / Stück* -
HXW066Hmech. Verriegelungset für 3P und 4P x630/P630 (Bowdenzug) für alle Antriebe
CHF 57.90 / Stück* -
HXB071HBowdenzug 1, 5 m zur mechansiche Verriegelung von Leistungsschaltern
CHF 74.10 / Stück*
-
HXA026HSignalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
CHF 46.90 / Stück* -
HXA021HHilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
CHF 33.50 / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
CHF 33.50 / Stück*
-
HYW332HTräger und Kontaktiereinheit für Einschubtechnik x630/P630 3P
CHF 434.00 / Stück* -
HYW330HDraw-out Sockel x630/P630 3P
CHF 598.00 / Stück* -
HYW300HPlug-in Aufsatz und Kontaktiereinheit x630/P630 3P
CHF 137.50 / Stück* -
HYW200HPlug-in Sockel x630/P630 3P
CHF 302.00 / Stück*
-
HZC019Externer Verriegelungssatz für Ronis EL11AP (125-1600A)
CHF 75.40 / Stück*
-
HXW901HGriffgröße 2 IP55 (Griff sq : 10x10mm)
CHF 139.50 / Stück*
-
HXW031HGrauer Drehgriff x/P630, an der Tür
CHF 203.00 / Stück* -
HXW030HDrehgriff x/P630, direkt
CHF 139.50 / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom250 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-2100 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-2100 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-270 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-270 kA
-
Abschaltvermögen auf 1Pol bei AC 230 V IEC60947-210 kA
-
Abschaltvermögen auf 1Pol bei AC 400 V IEC60947-210 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-2100 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-270 kA
-
Nennstrom bei 10°C nach IEC60947250 A
-
Nennstrom bei 15°C nach IEC60947250 A
-
Nennstrom bei 20°C nach IEC60947250 A
-
Nennstrom bei 25°C nach IEC60947250 A
-
Nennstrom bei 30°C nach IEC60947250 A
-
Nennstrom bei 35°C nach IEC60947250 A
-
Nennstrom bei 40°C nach IEC60947250 A
-
Nennstrom bei 45°C nach IEC60947250 A
-
Nennstrom bei 50°C nach IEC60947250 A
-
Nennstrom bei 55°C nach IEC60947250 A
-
Nennstrom bei 60°C nach IEC60947250 A
-
Nennstrom bei 65°C nach IEC60947250 A
-
Nennstrom bei 70°C nach IEC60947250 A
Architektur
-
Polanzahl3
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position Neutralleiterohne Neutralleiter
Auslösung
-
Ansprechzeit beim Öffnen10 ms
Einstellungen
-
Stromwert Ir1 Einstellschieber90 A, 100 A, 110 A, 125 A, 140 A, 160 A, 180 A, 200 A, 225 A, 250 A
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers122,85 - 2500,0 A
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment18 - 18 Nm
-
Einbau-/AnschlussortVorne
Spannung
-
Stossspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöserLSNI
Leistung
-
Gesamtverlustleistung unter Nennstrom36,8 W
-
Verlustleistung pro Pol12,3 W
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schliesser0
-
Anzahl der Hilfskontakte als Öffner0
Sicherheit
-
Schutzart IPIP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
Anschluss
-
Anschluss-/SteckertypAnschluss mit Kabelschuh
Abmessungen
-
Höhe260 mm
-
Breite140 mm
-
Tiefe150 mm
Kabel
-
Werkstoff KabelKupfer
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Kompatibilität
-
Geeignet für DIN SchieneNein
-
Geeignet für FI-BlockJa
-
Geeignet für VerteilereinbauJa
Spannungsversorgung
-
EinspeisestelleBidirektional
Elektrischer Schutz
-
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)5 s
-
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)1.5, 2, 3, 4, 5, 6, 7, 8, 10
-
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)100 ms
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient1
Umweltinformationen
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HEW250GR
-

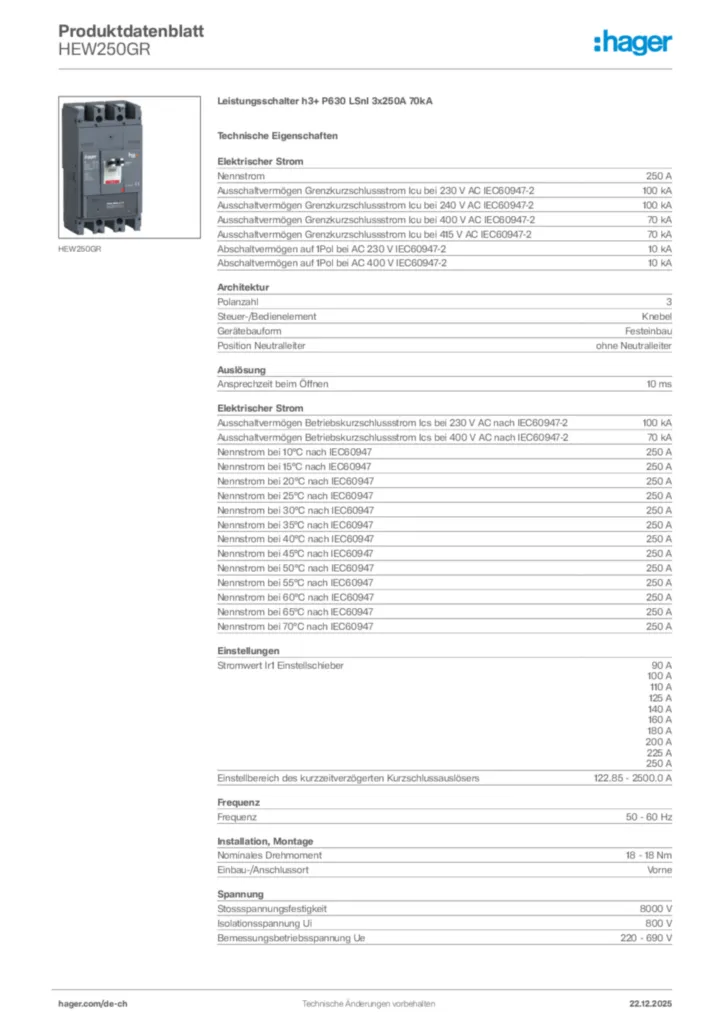

Produktdatenblatt
Hager Produktdatenblatt HEW250GR
Leistungsschalter h3+ P630 LSnI 3x250A 70kA
PDF -
Bedienungsanleitung
Bedienungsanleitung International 2025-01-21
PDF10,29 MB -
Montageanleitung
Montageanleitung für HEJxx, HEZxx, HHJxx, HMJxx, HMZxx, HNJxx, HNZxx - Leistungschalter h3 x630 (Stand: 12.2018)
Montageanleitung International 2019-01-25
PDF683,20 kB -
Handbuch
Technical catalogue
h3+ Moulded Case Circuit breakers up to 630A
PDF48,91 MB
Technischer Katalog für h3+ Leistungsschalter bis 250 A (DE, 2019-11)
Leistungsschalter bis 630A h3+
PDF50,83 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-04
PDF332,59 kB
Declaration
Konformitätserklärung International 2022-03-04
PDF355,64 kB
EU Declaration of Conformity
PDF588,41 kB
