Leistungsschalter h3+ P250 LSnI 3P3D 100A 70kA FTC HET100GR
EAN-Nr.
3250613176211
VPE
1 Stück
Rabattgruppe
32
Preis*
840.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Adapter für Zusatzdatenkabel 2 Produkte verfügbar -
Arbeitsstromauslöser 6 Produkte verfügbar -
Unterspannungsauslöser 8 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Verriegelungsfunktionen 5 Produkte verfügbar -
Mehr sehen 50 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
HTC130H
Adapterkabel für OAC- und PTA-Kontaktstecker 1,20 m h3+
39.90 CHF / Stück* -
HTL010Hh3 + MIP zu USB Kabeladapter
343.00 CHF / Stück*
-
HXA001H
Arbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA003HArbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HYT257HSicherheitsauslöser für Leistungsschalter H3+ P250 für UnimesH Combiway
35.85 CHF / Stück*
-
HXA011H
Unterspannungsauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA013HUnterspannungsauslöser für 100-120V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA014HUnterspannungsauslöser für 200-240V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA015HUnterspannungsauslöser für 380-450V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA051HUnterspannungausloser mit Zeitverzögerung 24V DC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA053HUnterspannungausloser mit Zeitverzögerung 110-120V AC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA054HUnterspannungausloser mit Zeitverzögerung 220-240V AC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA055HUnterspannungausloser mit Zeitverzögerung 380-450V AC (x160-P160-P250-P630)
339.00 CHF / Stück*
-
HXA021H
Hilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
32.30 CHF / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
32.30 CHF / Stück* -
HXA026HSignalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
45.25 CHF / Stück* -
HYC250HPM Hilfsstromkreis Anschluss für h250-h1000
10.90 CHF / Stück*
-
HXA039H
Knebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
13.15 CHF / Stück* -
HXB070HBowdenzug 1 m zur mechansiche Verriegelung von Leistungsschaltern
50.90 CHF / Stück* -
HXB071HBowdenzug 1,5 m zur mechansiche Verriegelung von Leistungsschaltern
71.50 CHF / Stück* -
HXT066Hmechanisches Verriegelungset für 3P und 4P P250 (Bowdenzug)
55.80 CHF / Stück* -
HXT165HVerriegelungsset mechanisch für Schalterabstand 60 mm 3-polig P250
42.35 CHF / Stück*
-
HXT030HDrehantrieb direkt am Schalter P250
58.10 CHF / Stück*
-
HXT031HDrehantrieb zum Türeinbau, Achslänge 200 mm P250
109.00 CHF / Stück*
-
HXT032HDrehantrieb mit Sicherheitsverriegelung für Türanbau P250
74.90 CHF / Stück*
-
HXT040HMotorantrieb für Baugröße P250 24V DC mit Autoreset
575.00 CHF / Stück* -
HXT040HKMotorantrieb P250 24V DC mit Autoreset, abschließbar
626.00 CHF / Stück* -
HXT041HMotorantrieb für Baugröße P250 100-110V AC DC mit Autoreset
513.00 CHF / Stück* -
HXT041HKMotorantrieb P250 100-110V AC DC mit Autoreset, abschließbar
564.00 CHF / Stück* -
HXT042HMotorantrieb für Baugröße P250 230 V AC mit Autoreset
513.00 CHF / Stück* -
HXT042HKMotorantrieb P250 230 V AC mit Autoreset, abschließbar
564.00 CHF / Stück* -
HXT043HMotorantrieb für Baugröße P250 24V DC ohne Autoreset
575.00 CHF / Stück* -
HXT043HKMotorantrieb P250 24V DC ohne Autoreset, abschließbar
626.00 CHF / Stück* -
HXT044HMotorantrieb für Baugröße P250 230 V AC ohne Autoreset
513.00 CHF / Stück* -
HXT044HKMotorantrieb P250 230 V AC ohne Autoreset, abschließbar
564.00 CHF / Stück* -
HXT045HMotorantrieb für Baugröße P250 200-220V AC DC mit Autoreset
641.00 CHF / Stück* -
HXT045HKMotorantrieb P250 200-220V AC DC mit Autoreset, abschließbar
693.00 CHF / Stück* -
HXT046HMotorantrieb für Baugröße P250 100-110V AC DC ohne Autoreset
513.00 CHF / Stück* -
HXT046HKMotorantrieb P250 100-110V AC DC ohne Autoreset, abschließbar
564.00 CHF / Stück* -
HXT047HMotorantrieb für Baugröße P250 200-220V AC DC ohne Autoreset
641.00 CHF / Stück* -
HXT047HKMotorantrieb P250 200-220V AC DC ohne Autoreset, abschließbar
693.00 CHF / Stück* -
HXT048HMotorantrieb für Baugröße P250 48V DC mit Autoreset
575.00 CHF / Stück* -
HXT048HKMotorantrieb P250 48V DC mit Autoreset, abschließbar
626.00 CHF / Stück* -
HXT049HMotorantrieb für Baugröße P250 48V DC ohne Autoreset
575.00 CHF / Stück* -
HXT049HKMotorantrieb P250 48V DC ohne Autoreset, abschließbar
626.00 CHF / Stück*
-
HYA035HAnschluss kit 3P/4P
39.90 CHF / Stück* -
HYC352HPM Hilfsstromkreis Anschluss h250-h1000 (2 Kabel)
19.40 CHF / Stück* -
HYC353HPM Hilfsstromkreis Anschluss h250-h1000 (3 Kabel)
20.55 CHF / Stück*
-
HYB011HAnschlussverlängerung für Baugröße x/P250 3polig gespreizt
27.85 CHF / Stück* -
HYB031HRückanschluss für Baugröße x/P250 3polig
59.90 CHF / Stück* -
HYT001HAnschlussklemmen P250 Einbau Cu/Al 3P 1x 10-150mm²
47.30 CHF / Stück* -
HYT005HAnschlussklemmen P250 Anbau Cu/Al 3P 1x 50-185mm²
82.30 CHF / Stück* -
HYT007HAnschlussklemmen P250 Anbau Cu/Al 3P 2x 35-120mm²
69.10 CHF / Stück* -
HYT065HAnschlussklemmen P250 Anbau Cu/Al 3P 6x 6-35mm²
84.70 CHF / Stück* -
HYT328HAnschlusswinkel Plug-in Sockel P250 1P
36.35 CHF / Stück*
-
HYC255HPositionsschalter für Draw-out (P250-h250-h400-h630-h800-h1000)
39.90 CHF / Stück*
-
HYS256HSicherheitsabschaltung für Plug-in Sockel
26.65 CHF / Stück*
-
HYT019HPhasentrennwände P250 3/4P
4.85 CHF / Stück*
-
HYT200HPlug-in Sockel P250 3P
120.50 CHF / Stück* -
HYT300HPlug-in Aufsatz und Kontaktiereinheit P250 3P
66.60 CHF / Stück* -
HYT330HSockel für Einschubtechnik P250 3P
288.00 CHF / Stück* -
HYT332HTräger und Kontaktiereinheit für Einschubtechnik P250 3P
144.50 CHF / Stück*
-
R-AH250-3weber.multiline Adapter für H3+ 250A 3P
119.50 CHF / Stück*
-
HYC321HKlemmenabdeckung für Baugröße h250 3polig lang
13.25 CHF / Stück* -
HYT021HKlemmenabdeckung für Anschlussverlängerung P250 3P
18.25 CHF / Stück* -
HYT023HKlemmenabdeckung für Anschlussverlängerung gespreizt P250 3P
21.80 CHF / Stück* -
HYT025HKlemmenabdeckung Rückanschluss und Plug-in P250 3P
13.25 CHF / Stück* -
HYT050HKlemmenabdeckung rückseitig für Anschlussverlängerung P250 3P
12.15 CHF / Stück* -
HYT052HKlemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P250 3P
13.25 CHF / Stück* -
HYT060HKlemmenabdeckung Unimes für P250 3P
22.75 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom100 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-270 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-270 kA
-
Abschaltvermögen auf 1Pol bei AC 230 V IEC60947-22,50 kA
-
Abschaltvermögen auf 1Pol bei AC 400 V IEC60947-22,50 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-250 kA
-
Nennstrom bei 10°C nach IEC60947100 A
-
Nennstrom bei 15°C nach IEC60947100 A
-
Nennstrom bei 20°C nach IEC60947100 A
-
Nennstrom bei 25°C nach IEC60947100 A
-
Nennstrom bei 30°C nach IEC60947100 A
-
Nennstrom bei 35°C nach IEC60947100 A
-
Nennstrom bei 40°C nach IEC60947100 A
-
Nennstrom bei 45°C nach IEC60947100 A
-
Nennstrom bei 50°C nach IEC60947100 A
-
Nennstrom bei 55°C nach IEC60947100 A
-
Nennstrom bei 60°C nach IEC60947100 A
-
Nennstrom bei 65°C nach IEC60947100 A
-
Nennstrom bei 70°C nach IEC60947100 A
Architektur
-
Polanzahl3
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position Neutralleiterohne Neutralleiter
Einstellungen
-
Stromwert Ir1 Einstellschieber40 A, 45 A, 50 A, 57 A, 63 A, 72 A, 80 A, 87 A, 93 A, 100 A
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers54,6 - 1000,0 A
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment12 - 12 Nm
-
Einbau-/AnschlussortVorne
Spannung
-
Stossspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöserLSNI
Leistung
-
Gesamtverlustleistung unter Nennstrom7,20 W
-
Verlustleistung pro Pol2,40 W
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele10000
-
Gerätelebensdauer, mechanische Schaltspiele40000
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schliesser0
-
Anzahl der Hilfskontakte als Öffner0
Sicherheit
-
Schutzart IPIP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter35 - 150 mm²
-
Anschlussquerschnitt bei starrem Leiter35 - 185 mm²
-
Anschluss-/SteckertypAnschluss mit Kabelschuh
Abmessungen
-
Höhe165 mm
-
Breite105 mm
-
Tiefe97 mm
Kabel
-
Werkstoff KabelKupfer, Aluminium
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Kompatibilität
-
Geeignet für DIN SchieneNein
-
Geeignet für FI-BlockNein
-
Geeignet für VerteilereinbauJa
Spannungsversorgung
-
EinspeisestelleBidirektional
Elektrischer Schutz
-
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)5 s
-
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)1.5, 2, 3, 4, 5, 6, 7, 8, 10
-
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)100 ms
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient15
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

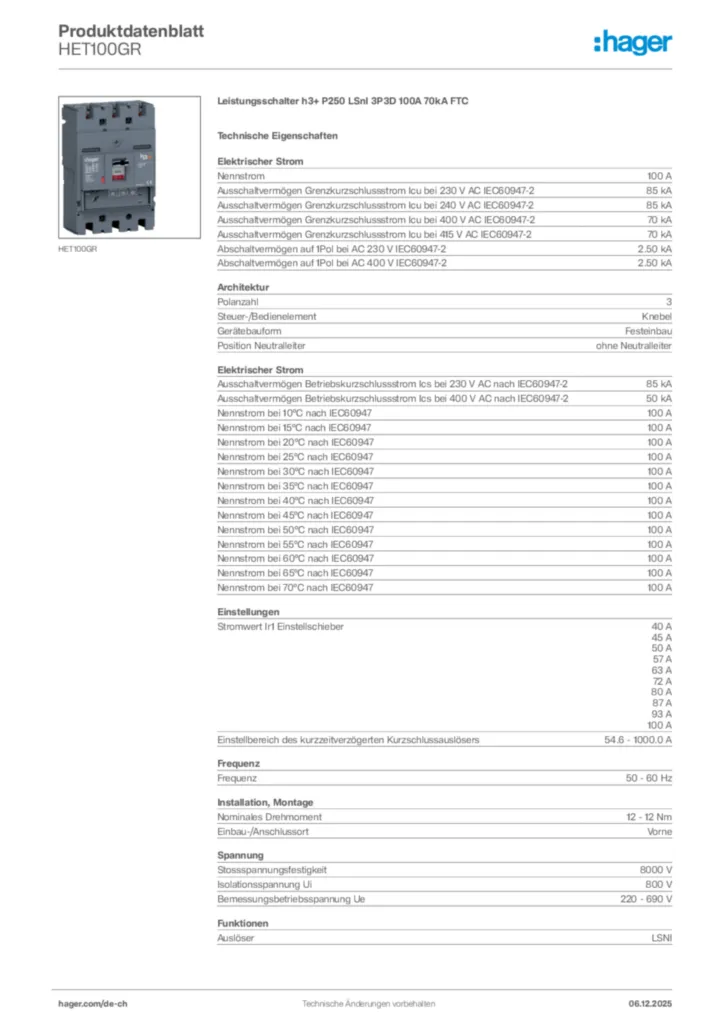

Produktbild HET100GR
-
Betriebsanleitung
Betriebsanleitung fr-FR 2018-09-07
PDF7,32 MB
Betriebsanleitung it-IT 2020-01-01
PDF3,58 MB
Kommunikationshandbuch für h3+ Leistungsschalter bis 250 A (DE, 2019-01)
Betriebsanleitung de-DE 2019-01-31
PDF5,94 MB
Operating manual International 2020-09-21
Betriebsanleitung International 2020-09-21
PDF13,53 MB -
Montageanleitung
Montageanleitung für HExx, HHxx, HMxx, HNxx - Leistungschalter h3 (Stand: 06.2018)
Montageanleitung International 2018-06-04
PDF2,04 MB
Montageanleitung für Leistungschalter h3+ P250 (Stand: 2020-03)
Montageanleitung International 2015-11-02
PDF4,67 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
STEP Dateien
CAD file for MCCB 250A 3P
STEP Dateien International 2023-11-24
STP640,83 kB -
Handbuch
Handbook International 26-08-2024
Handbuch International 2019-10-09
PDF48,75 MB
Handbook it-IT 2017-09-21
Handbuch it-IT 2023-03-23
PDF38,90 MB
Technischer Katalog für h3+ Leistungsschalter bis 250 A (DE, 2019-11)
Leistungsschalter bis 630A h3+
PDF50,83 MB
Technischer Katalog für h3+ Leistungsschalter bis 630 A (FR, 2021-08)
Handbuch fr-CH 2020-09-23
PDF39,71 MB
Technischer Katalog für h3+ Leistungsschalter bis 630A (DE, 2020-01)
Handbuch de-DE 2020-01-29
PDF42,20 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-25
PDF349,41 kB
Declaration
Konformitätserklärung International 2022-04-25
PDF461,97 kB
Mehr Downloads
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
Entdecken Sie weitere Produkte in diesem Sortiment
-
5
-
1
HES025DCLeistungsschalter h3+ P160 TM ADJ 3P3D 25A 70kA CTCPreis*525.00 CHF/ Stück * -
2
HES026DCLeistungsschalter h3+ P160 TM ADJ 4P4D N0-100% 25A 70kA CTCPreis*670.00 CHF/ Stück * -
3
HES040DCLeistungsschalter h3+ P160 TM ADJ 3P3D 40A 70kA CTCPreis*525.00 CHF/ Stück * -
4
HES040GCLeistungsschalter h3+ P160 LSnI 3P3D 40A 70kA CTCPreis*695.00 CHF/ Stück * -
5
HES040JCLeistungsschalter h3+ P160 LSI 3P3D 40A 70kA CTCPreis*739.00 CHF/ Stück *
