Lasttrennschalter Hager HAB403 4L 32A HAB403

Lasttrennschalter Hager, mit Drehantrieb, für Schaltung und Trennung unter Spannung von allen Niederspannungsstromkreisen, konform EN 60 947-3, 60×68×75mm
EAN-Nr.
3250613140342
E-nr.
550 405 301
VPE
1 Stück
Rabattgruppe
H2
Preis*
 67.40 CHF
/ Stück *
 67.40 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Lasttrennschalter Hager HAB403 4L 32A

HAB403

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Schal­ter­achse 3 Produkte verfügbar
  • Klem­me­n­ab­de­ckung 1 Produkte verfügbar
  • Türkupp­lungs­griff für Schalt­ge­räte 1 Produkte verfügbar
  • Hilfs­schal­ter­block 2 Produkte verfügbar

Optionales Zubehör

  • Schal­ter­achse
  • Klem­me­n­ab­de­ckung
  • Türkupp­lungs­griff für Schalt­ge­räte
  • Hilfs­schal­ter­block
  • HZC111

    Achsverlängerung Durchmesser 5mm Länge 150mm für Geräte 20-100A

     15.95 CHF  / Stück*
  • HZC113

    Achsverlängerung Durchmesser 5mm Länge 320mm für Geräte 20-100A

     21.25 CHF  / Stück*
  • HZC112

    Achsverlängerung Durchmesser 5mm Länge 200mm für Geräte 20-100A
     15.95 CHF  / Stück*
  • HZC212

    Klemmenabdeckungen für Lasttrenn-/umschalter HABxxx HIMxx2/4, 4polig
     18.60 CHF  / Stück*
  • HZC010

    Drehantrieb für Lasttrennschalter 20-100A
     33.15 CHF  / Stück*
  • HZC312

    Hilfskontakt 2 Schließer Lasttrennschalter 20-125A
     39.70 CHF  / Stück*
  • HZC311

    Hilfskontakt 1 Schließer + 1 Öffner für Lasttrennschalter 20-125A
     39.70 CHF  / Stück*

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    32 A
  • Strom­belast­bar­keit bei AC21
    32 A
  • Strom­belast­bar­keit bei AC21 in Kate­gorie B
    32 A
  • Strom­belast­bar­keit bei AC22 in Kate­gorie B
    32 A
  • Strom­belast­bar­keit bei AC23 in Kate­gorie A
    32 A
  • Strom­belast­bar­keit bei AC23 in Kate­gorie B
    32 A
  • Einschalt­ver­mögen Kurz­schluss­strom Icm bei 415 V AC nach IEC60947-3
    1,80 kA
  • zul. Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw unter 1s IEC60947
    1,26 kA
  • Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw IEC60947
    1,26 kA
Archi­tektur
  • Polart
    4P
  • Steu­er-/­Be­dienele­ment
    kurzer Dreh­griff
  • Polan­zahl
    4
Anschluss
  • Anschluss­quer­schnitt bei starrem Leiter
    16 mm²
Span­nung
  • Isola­ti­onss­pan­nung Ui
    800 V
  • Stoss­s­pan­nungs­fes­tig­keit
    8000 V
  • Bemes­sungs­be­triebss­pan­nung Ue
    380 - 415 V
Leis­tung
  • Verlust­leis­tung pro Pol
    0,60 W
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    2,40 W
  • Bemes­sungs­be­triebs­leis­tung bei 400 V AC AC1
    21000 W
  • Bemes­sungs­be­triebs­leis­tung bei 400 V AC AC23
    14000 W
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    2 - 2,2 Nm
Ausstat­tung
  • Moto­r­an­trieb opti­onal
    Nein
  • Anzahl der Hilfs­kon­takte als Wechsler
    0
  • Anzahl der Hilfs­kon­takte als Schliesser
    0
  • Anzahl der Hilfs­kon­takte als Öffner
    0
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -20 - 70 °C
Abde­ckung, Tür
  • Verrie­gelbar
    Ja
Sicher­heit
  • Schutzart IP
    IP20
Frequenz
  • Frequenz
    50 - 50 Hz
Anschluss­mög­lich­keiten
  • Anschluss-/­Ste­ckertyp
    Schrau­b­an­schluss
Funk­ti­onen
  • Wende­schalter
    Nein
  • Ausfüh­rung als NOT-AUS-Ein­rich­tung
    Nein
  • Ausfüh­rung als Haupt­schalter
    Ja
  • Ausfüh­rung als Wartungs­-/Re­pa­ra­tur­schalter
    Ja
  • Ausfüh­rung als Sicher­heits­schalter
    Ja
  • Ausfüh­rung als Last­trenn­schalter
    Ja
Kapa­zität
  • Anzahl Module
    3,42

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja

Zertifizierungen und Dokumente

Hager REACH declaration HAB403
PDF
Hager RoHS Report HAB403
PDF

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild HAB403 | Hager Schweiz

    Produktbild HAB403

  • Product datasheet

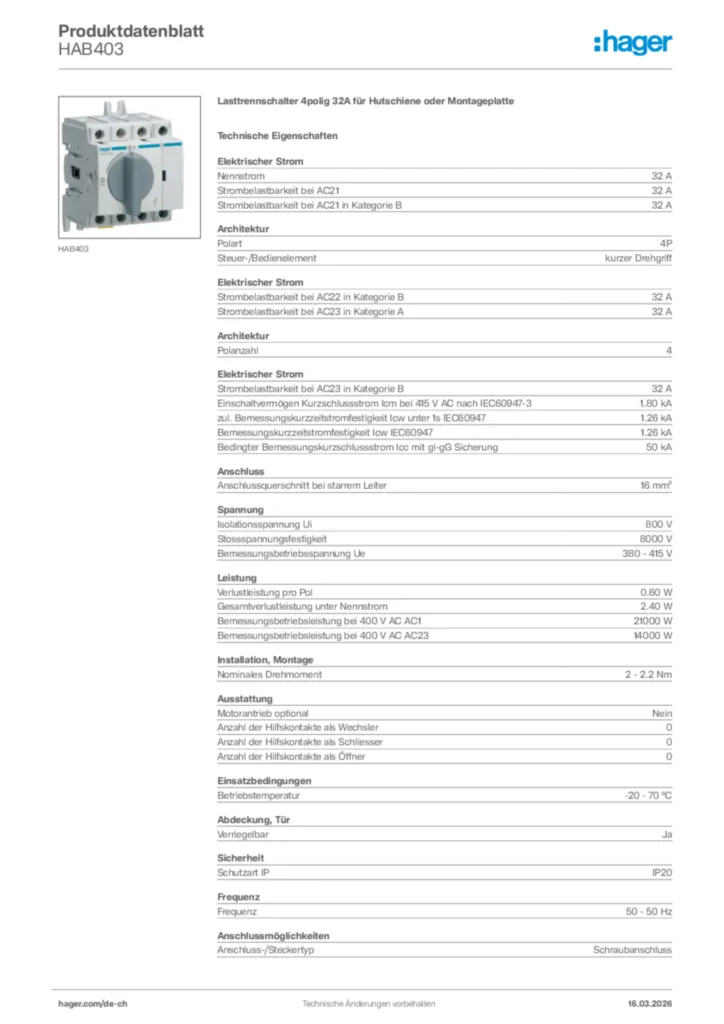

    Bild Hager Produktdatenblatt HAB403 | Hager Schweiz

    Hager Produktdatenblatt HAB403

    Lasttrennschalter 4polig 32A für Hutschiene oder Montageplatte

    PDF

  • Montageanleitung

    Bild Montageanleitung International 2022-04-08 | Hager Schweiz

    Montageanleitung International 2022-04-08

    PDF
    1,72 MB

  • Technischer Anhang (Einzelprodukt)

    Bild Verlustleistungsdatenblatt | Hager Schweiz

    Verlustleistungsdatenblatt

    Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

    PDF
    847,80 kB

  • Konformitätserklärung

    Bild Declaration | Hager Schweiz

    Declaration

    Konformitätserklärung International 2022-04-13

    PDF
    835,39 kB
    Bild Declaration | Hager Schweiz

    Declaration

    Konformitätserklärung International 2022-09-07

    PDF
    635,00 kB
Mehr Downloads

Entdecken Sie weitere Produkte in diesem Sortiment

    5
  • 1
    HAC306 - Lasttrennschalter Hager HAC306 3L 63A
    HAC306
    Lasttrennschalter 3polig 63A für Hutschiene oder Montageplatte
    Preis*
     114.00 CHF
    / Stück *
     114.00 CHF
    / Stück *
  • 2
    HAC406 - Lasttrennschalter Hager HAC406 4L 63A
    HAC406
    Lasttrennschalter 4polig 63A für Hutschiene oder Montageplatte
    Preis*
     116.50 CHF
    / Stück *
     116.50 CHF
    / Stück *
  • 3
    HA357 - EB-Lasttrennschalter Hager 3L 400A Frontmontiert mit Trennungsanzeige
    HA357
    Lasttrennschalter 3polig 400A mit Trennungsanzeige
    Preis*
     631.00 CHF
    / Stück *
     631.00 CHF
    / Stück *
  • 4
    HA362 - EB-Lasttrennschalter Hager 3L 1250A Frontmontiert mit Trennungsanzeige
    HA362
    Lasttrennschalter 3polig 1250A mit Trennungsanzeige
    Preis*
     2’967.00 CHF
    / Stück *
     2’967.00 CHF
    / Stück *
  • 5
    HA364 - EB-Lasttrennschalter Hager 3L 1600A Frontmontiert mit Trennungsanzeige
    HA364
    Lasttrennschalter 3polig 1600A mit Trennungsanzeige
    Preis*
     3’715.00 CHF
    / Stück *
     3’715.00 CHF
    / Stück *
*Irrtümer und technische Änderungen vorbehalten. Unverbindliche Preisempfehlung zzgl. MWST.
