EB-Lasttrennschalter Hager 4L 160A Frontmontiert mit Trennungsanzeige HA452
EB-Lasttrennschalter Hager HA452, mit Trennungsanzeige
EAN-Nr.
3250613114527
E-nr.
550 405 210
VPE
1 Stück
Rabattgruppe
H2
Preis*
306.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hilfsschalterblock 1 Produkte verfügbar -
Klemmenabdeckung 2 Produkte verfügbar -
Schalterachse 2 Produkte verfügbar -
Türkupplungsgriff für Schaltgeräte 2 Produkte verfügbar
Optionales Zubehör
-
HZ023
Hilfskontakt für Lasttrennschalter 125-3200A 2x 1Wechsler
62.60 CHF / Stück*
-
HZC202
Klemmenabdeckungen für Lasttrennschalter 125-200A, 4polig
66.50 CHF / Stück* -
HZ043Schutzabdeckung Anschlussfahnen oben und unten HA451/452 4polig
31.95 CHF / Stück*
-
HZC102
Achse 320mm für Geräte 63-630A
28.75 CHF / Stück* -
HZC101Achse 200mm für Geräte 63-400A
22.40 CHF / Stück*
-
HZC002
Drehantrieb für Lastumschalter 100-400A, schwarz
80.50 CHF / Stück* -
HZC014Drehantrieb für Lasttrennschalter 100-160A
38.45 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Bemessungskurzzeitstromfestigkeit Icw IEC609477 kA
-
Strombelastbarkeit bei AC21160 A
-
Strombelastbarkeit bei AC21 in Kategorie A160 A
-
Strombelastbarkeit bei AC21 in Kategorie B160 A
-
Strombelastbarkeit bei AC22 in Kategorie A160 A
-
Strombelastbarkeit bei AC23 in Kategorie A160 A
-
Strombelastbarkeit bei AC23 in Kategorie B160 A
-
Einschaltvermögen Kurzschlussstrom Icm bei 415 V AC nach IEC60947-311,90 kA
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609477 kA
Architektur
-
Polanzahl4
-
Steuer-/Bedienelementlanger Drehgriff
-
GerätebauformFesteinbau
-
Polart4P
Abmessungen
-
Höhe135 mm
-
Breite120 mm
-
Tiefe170 mm
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
Schutzart IPIP00
Anschluss
-
Anschlussquerschnitt bei starrem Leiter95 mm²
-
Anschlussquerschnitt bei flexiblem Leiter95 mm²
Spannung
-
Isolationsspannung Ui800 V
-
Stossspannungsfestigkeit8000 V
-
Bemessungsbetriebsspannung Ue380 - 415 V
Leistung
-
Verlustleistung pro Pol3 W
-
Gesamtverlustleistung unter Nennstrom9 W
-
Bemessungsbetriebsleistung bei 400 V AC AC1105000 W
-
Bemessungsbetriebsleistung bei 400 V AC AC2372000 W
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Frequenz
-
Frequenz50 - 60 Hz
Funktionen
-
WendeschalterNein
-
Ausführung als NOT-AUS-EinrichtungNein
-
Ausführung als HauptschalterJa
-
Ausführung als Wartungs-/ReparaturschalterJa
-
Ausführung als SicherheitsschalterJa
-
Ausführung als LasttrennschalterJa
Ausstattung
-
Motorantrieb optionalNein
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schliesser0
-
Anzahl der Hilfskontakte als Öffner0
Installation, Montage
-
Nominales Drehmoment9 - 9,9 Nm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HA452
-
Product datasheet

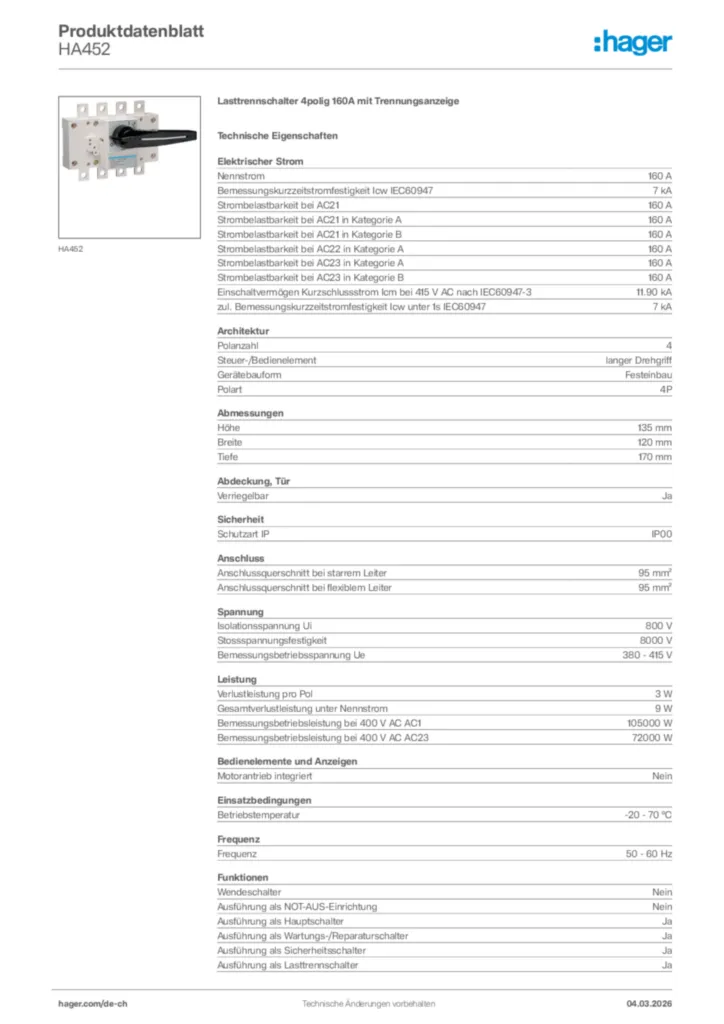

Hager Produktdatenblatt HA452
