UP-Verteiler Hager univers 5-reihig 120TE Tür IP30 550×800×110mm FWU52S1
UP-Verteiler Hager univers, Montageart Unterputz, Anzahl der Reihen 5, Breite in Teilungseinheiten 120, Schutzart IP30, Breite 550 mm, Höhe 800 mm, Tiefe 110 mm, Werkstoff des Gehäuses Stahl, Farbe reinweiss, RAL-Nummer 9010, DIN-Schiene, Art der Abdeckung Tür, Ausführung Deckel geschlossen, Art der Schliessung Druckknopf
EAN-Nr.
3250612739653
E-nr.
822 550 024
VPE
1 Stück
Rabattgruppe
F3
Preis*
647.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schliesssystem 12 Produkte verfügbar -
Scharnier für Verteilersysteme 1 Produkte verfügbar -
Tür/Bedienfeld 11 Produkte verfügbar -
Einbaufeld für Telekommunikation 4 Produkte verfügbar -
Zubehör/Ersatzteile für Klemmen 2 Produkte verfügbar -
Trennplatte für Zähler-/Verteilerfelder 2 Produkte verfügbar
Optionales Zubehör
-
FZ597
Schließung, univers, für IP43 Schränke, mit 2 Schlüsseln, Schließ-Nr. 1242E
16.80 CHF / Stück* -
FZ453NSchließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54
24.40 CHF / Stück* -
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
24.40 CHF / Stück* -
FZ451NSchließung, univers, Vierkantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
22.75 CHF / Stück* -
FZ450NSchließung, univers, Dreikantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
22.75 CHF / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
15.40 CHF / Stück* -
FZ598Türschild mit Klappgriff 90SL für Schrank IP43, univers
11.60 CHF / Stück* -
FZ451Schließung, univers, Vierkantverschluß, 7mm
26.00 CHF / Stück* -
FZ598NTürschild mit Klappgriff, univers, für Schrank IP44
11.30 CHF / Stück* -
FZ226Plombierklappe, univers, für die Türschließung der Türen IP44/54
10.60 CHF / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
75.70 CHF / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
129.50 CHF / Stück*
-
FZ746S
Türscharnier, univers, links, für Schrank IP44 / IP54
12.40 CHF / Set*
-
FZ106N
Tür, univers, rechts, transparent, für Schrank H:800xB:550mm
192.00 CHF / Stück* -
FZ010NTür, univers, rechts, geschlossen, RAL 9010, für Schrank IP44 800x550mm
137.50 CHF / Stück* -
FZ010NMTür, univers, rechts, Media, geschlitzt, RAL 9010, für Schrank IP3X, 800x550mm
248.00 CHF / Stück* -
FZ010NM2Tür, univers rechts, Multimedia geschlossen, RAL9010, für Schrank, IP3X, 800x550mm
248.00 CHF / Stück* -
FZ152FBlendrahmen mit Volltür, univers FW, IP30, 90SL, RAL9010, für FWU52.., Höhe 13mm
210.00 CHF / Stück* -
FZ010FTür, univers FW, rechts, geschlossen, RAL 9010, für Schrank IP30 800x550mm
105.50 CHF / Stück* -
FZ010NVTür, univers, rechts, geschlitzt, m.90SL, RAL 9010 für Schrank IP3X 800x550mm
110.00 CHF / Stück* -
FZ010FTTür, univers FW, rechts, transparent, RAL 9010, für Schrank IP30 800x550mm
247.00 CHF / Stück* -
FZ010FMTür, univers, rechts, Media geschlitzt 90SL RAL 9010, für Schrank IP3X 800x550mm
251.00 CHF / Stück* -
FZ010FM2Tür, univers, rechts, Media geschlossen, RAL 9010, für Schrank IP43 800x550mm
251.00 CHF / Stück* -
FZ152FM2Blendrahmen mit Multimedia Tür RAL9010 für FW52U.., Höhe 12mm
276.00 CHF / Stück*
-
UN31TN
Einbausatz, univers, FW, Media mit Lochblech Montageplatte, 450x250mm
138.00 CHF / Stück* -
UN41TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 600x250mm
154.00 CHF / Stück* -
UN42TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 600x500mm
177.00 CHF / Stück* -
UN51TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 750x250mm
170.00 CHF / Stück*
-
KN00A
Klemmenträger QC Universaladapter
4.50 CHF / Stück* -
UZ00K1Klemmenträger, univers, für Montage von QuickConnect-Klemmen
5.40 CHF / Stück*
-
ZZ10H
Abschottung, univers Z, waagerecht, 1-feldrig breit
11.55 CHF / Stück* -
FWU00V5Abschottung senkrecht für 5-reihigen Feldverteiler FWU Höhe 800mm
21.45 CHF / Stück*
-
S35SAbdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbar
3.40 CHF / Stück*
-
FZ276Hohlwandset, 4-teilig, für Feldverteiler Unterputz
16.80 CHF / Stück* -
VZ405NHohlwandset, Klein-/Feldverteiler, Befestigung des Mauerkastens, 4-teilig
31.50 CHF / Stück* -
U84TIsolierstück, univ. Z, mit Schrauben, Satz=2St., für iso. Aufbau von Hutschienen
8.95 CHF / Stück* -
FZ279Tiefeneinstellung, univers, Feldverteiler Unterputz, über 12mm bis max. 32mm
16.05 CHF / Stück* -
UZ01A4Haubenturm-Oberteil, universZ, niedriges Niveau, 4 Teile
5.80 CHF / Stück*
-
UZ31M1Montageplatte, universN, für Schrankhöhe 500mm, 1feldig
41.15 CHF / Stück* -
UZ41M1Montageplatte, universN, für Schrankhöhe 650mm, 1feldig
52.90 CHF / Stück* -
UZ51M1Montageplatte, universN, für Schrankhöhe 800mm, 1feldig
50.45 CHF / Stück* -
UZ42M1Montageplatte, universN, für Schrankhöhe 650mm, 2feldig
53.30 CHF / Stück* -
UZ52M1Montageplatte, universN, für Schrankhöhe 800mm, 2feldig
125.50 CHF / Stück* -
UZ41M5Montageplatte, univers für Telekom, 1feldig, für Schränke mit Höhe 650mm
74.00 CHF / Stück* -
UZ42M5Montageplatte, univers für Telekom, 2feldig, für Schränke mit Höhe 650mm
113.50 CHF / Stück* -
UZ52M5Montageplatte, univers, für Telekom, 2feldig, für Schränke mit Höhe 800mm
117.50 CHF / Stück*
-
M7240Klammer halogenfrei für FWU/LF/LFE/LFH Breite 60mm (10 Stück)
6.30 CHF / Stück*
-
UT22CHutschiene, univers, 7, 5mm, isoliert, tiefenverstellb.bis 21mm, 11, 5PLE breit(212mm)
23.65 CHF / Stück* -
ZZ44SFTragschienenbefestigung, Satz mit 4x Schrauben und Gegenmutter
8.05 CHF / Set* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
12.90 CHF / Stück*
-
FWU00C5Kabelkanaldeckel seitlich für Feldverteiler FWU Höhe 519mm
10.50 CHF / Stück* -
FWU00P1Leitungseinführungsschieber für Feldverteiler Unterputz FWU
14.85 CHF / Stück* -
FWU00F1Verbindungssatz univers FW Schränke, waagerecht oder senkrecht
43.55 CHF / Stück*
-
US41A5Berührungsschutzabdeckung, universN, 600x250mm, 4x 12PLE, Schlitzabstand 125mm
56.50 CHF / Stück* -
US21A3Berührungsschutzabdeckung, universN, 300x250mm, 2x 12PLE, Schlitzabstand 125mm
29.70 CHF / Stück* -
US11A3Berührungsschutzabdeckung, universN, 150x250mm, 1x 12PLE, Schlitz asymetrisch
24.90 CHF / Stück* -
US51A1Berührungsschutzabdeckung universN 750x250mm geschlossen
89.40 CHF / Stück* -
US42A1Berührungsschutzabdeckung universN 600x500mm geschlossen
95.70 CHF / Stück* -
US41A1Berührungsschutzabdeckung universN 600x250mm geschlossen
87.60 CHF / Stück* -
US32A1Berührungsschutzabdeckung universN 450x500mm geschlossen
64.50 CHF / Stück* -
US31A1Berührungsschutzabdeckung universN 450x250mm geschlossen
49.85 CHF / Stück* -
US51A5Berührungsschutzabdeckung, universN, 750x250, 5x 12PLE, Schlitzabstand 125mm
66.60 CHF / Stück* -
US12A1Berührungsschutzabdeckung universN 150x500mm geschlossen
40.00 CHF / Stück* -
US31A3Berührungsschutzabdeckung, universN, 450x250mm, 3x 12PLE, Schlitzabstand 125mm
39.35 CHF / Stück* -
US21D1Berührungsschutzabdeckung, universN, 300x250mm, f. 2 NH00-Trenner auf Hutschiene
58.70 CHF / Stück* -
US42A2Berührungsschutzabdeckung, universN, 600x500mm, 8x 12PLE
139.00 CHF / Stück* -
US12A2Berührungsschutzabdeckung, universN, 150x500mm, 2x 12PLE
42.80 CHF / Stück* -
US11A2Berührungsschutzabdeckung, universN, 150x250mm, 1x 12PLE
26.20 CHF / Stück* -
US22A1Berührungsschutzabdeckung universN 300x500mm geschlossen
62.80 CHF / Stück* -
US11A1Berührungsschutzabdeckung universN 150x250mm geschlossen
32.40 CHF / Stück*
-
FD00P5Kit, NewVegaD, universFW, mit 2 Belüftungsplatten für FD..., FWU…
19.90 CHF / Stück*
-
UZ005Bezeichnungsstreifen, universN, für Geräteschlitz, Set = 12 Stück
16.20 CHF / Set* -
UZ006Papierstreifen, universN, Satz = 5 Bögen (60 Streifen)
15.20 CHF / Set*
-
KXA04LHDurchgangsklemme-Phase 4mm², 800V-32A, Schraubtechnik
1.45 CHF / Stück*
-
KM13APE/N-Klemme, univers Z, 2x13 Klemmstellen, 6x16/7x10 mm²
13.70 CHF / Stück* -
KM22APE/N-Klemme, univers Z, 2x22 Klemmstellen, 10x16/12x10 mm²
30.75 CHF / Stück* -
KM25APE/N-Klemme, univers Z, 2x25 Klemmstellen, 11x16/14x10 mm²
29.35 CHF / Stück*
Technische Merkmale
Anschluss
-
Anzahl der Leitungseinführungen4
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufUnterputz, Hohlwand
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen10
-
Anzahl Reihen5
-
Anzahl Felder2
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module120
Abmessungen
-
Höhe853 mm
-
Breite603 mm
-
Tiefe125 mm
-
Einbauhöhe802 mm
-
Einbaubreite560 mm
-
Einbautiefe112 mm
-
Breite in Teilungseinheiten24
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Ausführung des HandgriffesKlinke
-
Mit transparentem Deckel/TürNein
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiss
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stossfestigkeit IKIK09
-
Schutzart IPIP30
-
SchliessungstypOhne Schloss
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FWU52S1
-

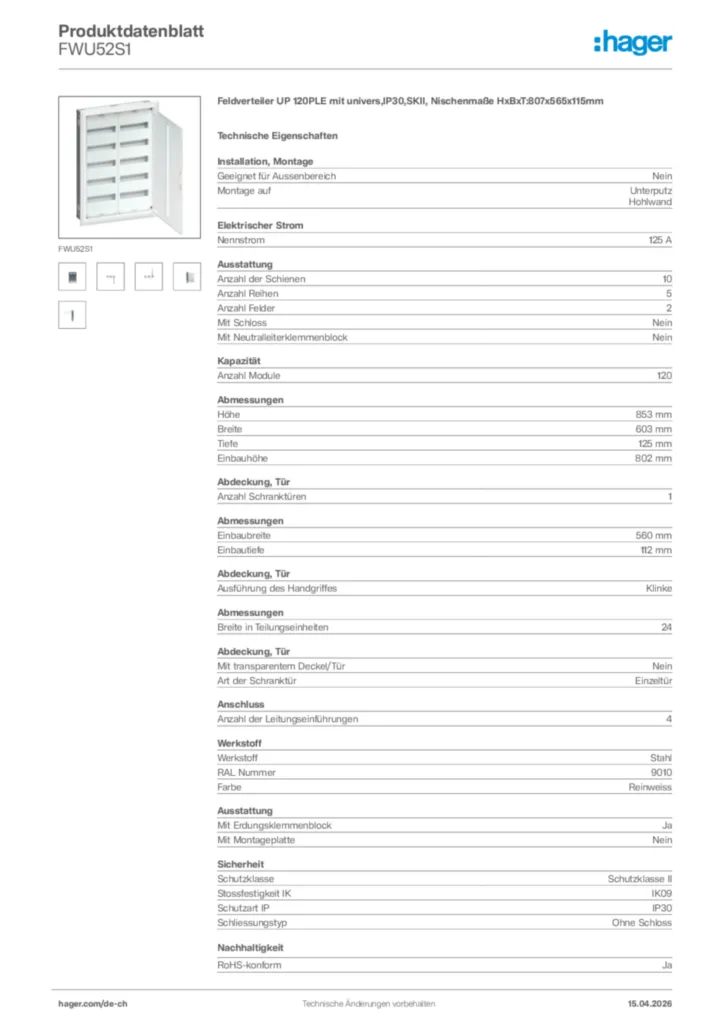

Product datasheet
