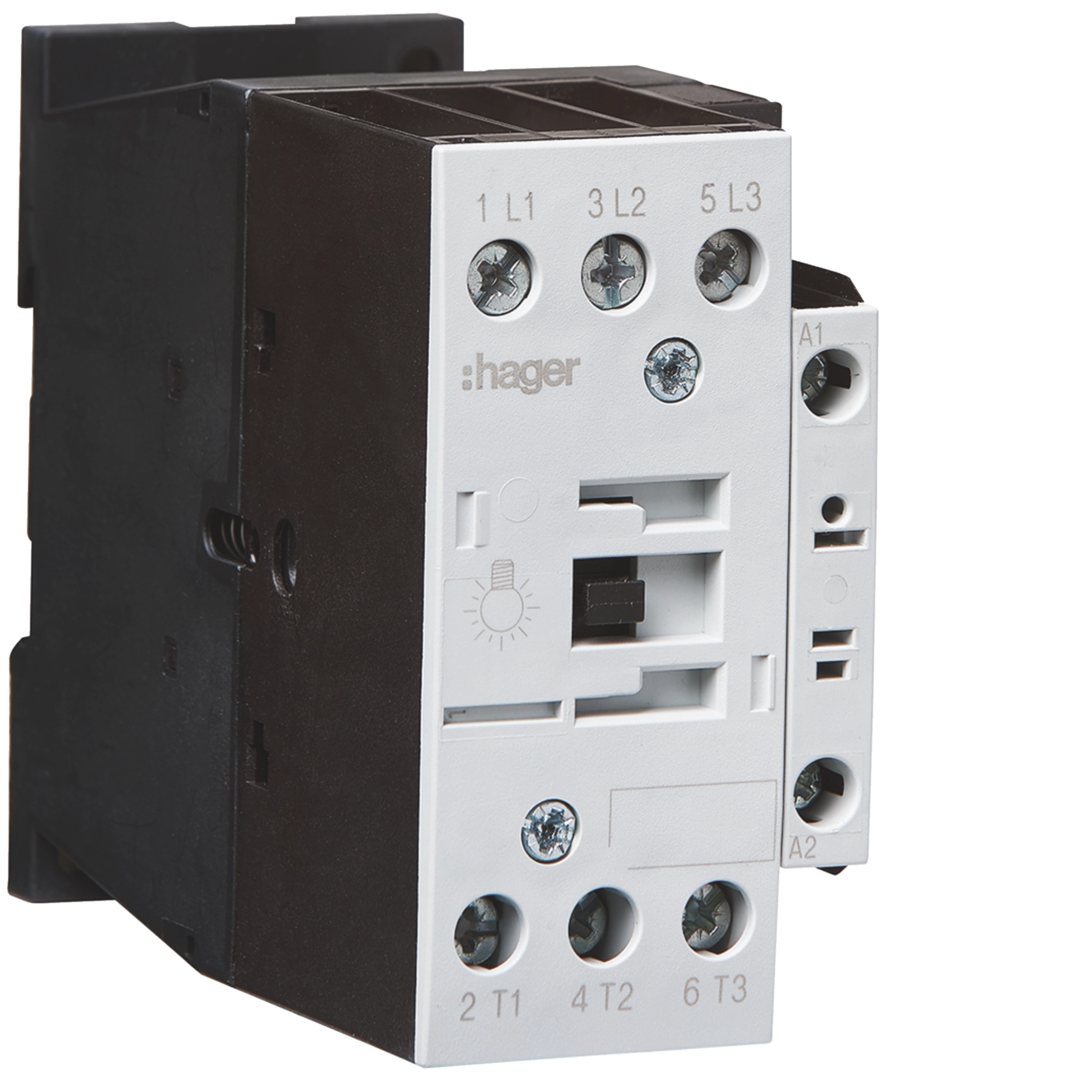

Lampenlastschütz 3P, 14A bei AC-5b, 24 VAC EVL014D
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Polart3 P
-
Anzahl Module2.5
-
Bemessungsbetriebsspannung Ue690 V
-
VersorgungsspannungsartAC
-
Versorgungsspannungsart der SteuerungAC
-
Typ Anschlussklemmen Spule und SignalkontaktSchraubanschluss
-
Isolationsspannung690 V
-
Steuerspannung AC24 / 24230 V
-
Stoßspannungsfestigkeit8 kV
-
Steuerspannung Us unter 50 Hz24 V
-
Abfall Spannung AC Spule7.2 / 14.4 V
-
AC-Einschaltspannungsbereich der Spule19.2 / 26.4 V
-
Strombelastbarkeit bei AC127 A
-
Nennstrom bei 40°C nach IEC 6094727 A
-
Strombelastbarkeit Ie bei 230V AC5a IEC 60947-412 A
-
Strombelastbarkeit Ie bei 230V AC5b IEC 60947-414 A
-
Strombelastbarkeit Ie bei 400V AC5a IEC 60947-412 A
-
Strombelastbarkeit Ie bei 400V AC5b IEC 60947-414 A
-
Strombelastbarkeit Ie bei 3P 380-400V AC AC1 nach IEC60947-427 A
-
Tiefe installiertes Produkt138 mm
-
Höhe installiertes Produkt85 mm
-
Breite installiertes Produkt45 mm
-
Abisolierlänge Hauptkreis Anschlussen10 mm
-
Frequenz50 bis 60 Hz
-
Gesamtverlustleistung unter Nennstrom10 W
-
Verlustleistung pro Kontakt7.9 W
-
Verlustleistung pro Spule2.1 W
-
AC-Einschaltleistung der Spule52 VA
-
AC-Halteleistung der Spule7.1 VA
-
Nominale Drehmoment der Steuerung und Hilfskontakt Kreis1.2 Nm
-
Nominale Drehmoment des Hauptkreises3.2 Nm
-
Impedanz des Poles2.7 mΩ
-
Gerätelebensdauer, elektrische Schaltspiele10000
-
Gerätelebensdauer mechanisch Schaltspiele/Stunde60
-
Gerätelebensdauer mechanische Schaltspiele10000000
-
Typ Anschlussklemmen des HauptkreisesSchraubanschluss
-
Anschlussquer. flexibel Kabel mit Aderendhülse für Steuerung und Hilfskontakt1x (0.75 - 2.5) mm² / 2x (0.75 - 2.5) mm²
-
Max. Anschlussquerschnitt (Starr) für Steuerung und Signal Kontakt1x (0.75 - 4) mm² / 2x (0.75 - 2.5) mm²
-
Abisolierlänge Steuerung und Hilfskontakt Anschlussen10 mm
-
Anschlussquer. flexibel Kabel für Hauptkreis1x (0.75 - 16) mm² / 2x (0.75 - 10) mm²
-
Anschlussquer. starren Kabel für Hauptkreis1x (0.75 - 16) mm² / 2x (0.75 - 10) mm²
-
AnschlussartSchraubtechnik
-
Anzahl der Hilfskontakte als Öffner0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl Öffnerkontakte0
-
Anzahl Schließerkontakte3
-
Europäische Direktive RoHsfreiwillige übereinstimmung
-
Europäische Direktive WEEEbetroffen
-
SchutzartIP00
-
REACH-konformJa
-
RoHS-konformJa
-
Betriebstemperatur-25…60 °C
-
Grad der Verunreinigung nach IEC 60664 / IEC 60947-23
-
Höhe über N.N.2000 m
-
Lager-/Transporttemperatur-40…80 °C
