Schwerlastkassette/Tubusmontagesatz 20kN R12 rund 300mm Höhe innen/außen 23/38mm EKSR1220TM
EAN-Nr.
4012002245873
VPE
1 Stück
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Optionales Zubehör
-
Tubus-Leitungsauslass 1 Produkte verfügbar -
Nivelliersatz für Unterflur-Kassette 3 Produkte verfügbar -
Rastleiterverlängerung 1 Produkte verfügbar
Optionales Zubehör
-
EKSNS120
Nivellierset mit Länge mit 120mm für nivellierbaren Schwerlastkassette
22.85 CHF / Stück* -
EKSNS100Nivellierset mit Länge mit 100mm für nivellierbaren Schwerlastkassette
21.75 CHF / Stück* -
EKSNS070Nivellierset mit Länge mit 70mm für nivellierbaren Schwerlastkassette
19.65 CHF / Stück*
Technische Merkmale
Form
-
FormRund
Abmessungen
-
Einbautiefe110 mm
-
Einbaudurchmesser305 mm
-
Höhe110 mm
-
Nenngrösse305 mm
-
Dicke Bodenbelagsaussparung23 mm
Konfiguration
-
Einbaugrösse (Unterflursyteme)R12
Ausstattung
-
Geräteträger zur Aufnahme von GerätebecherJa
-
Anzahl der einbaubaren Geräte12
-
Anzahl der Gerätebecher3
-
Anzahl der Leitungsauslässe1
-
Ausführung LeitungsauslassTubus
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)15 kN
-
Vertikale Last auf kleine Oberfläche3 kN
Installation, Montage
-
Geeignet für HohlbodenmontageJa
-
Geeignet für DoppelbodeneinbauJa
Werkstoff
-
WerkstoffEdelstahl
-
FarbeEdelstahl
Funktionen
-
Geeignet für UnterflurkanalJa
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild EKSR1220TM
-

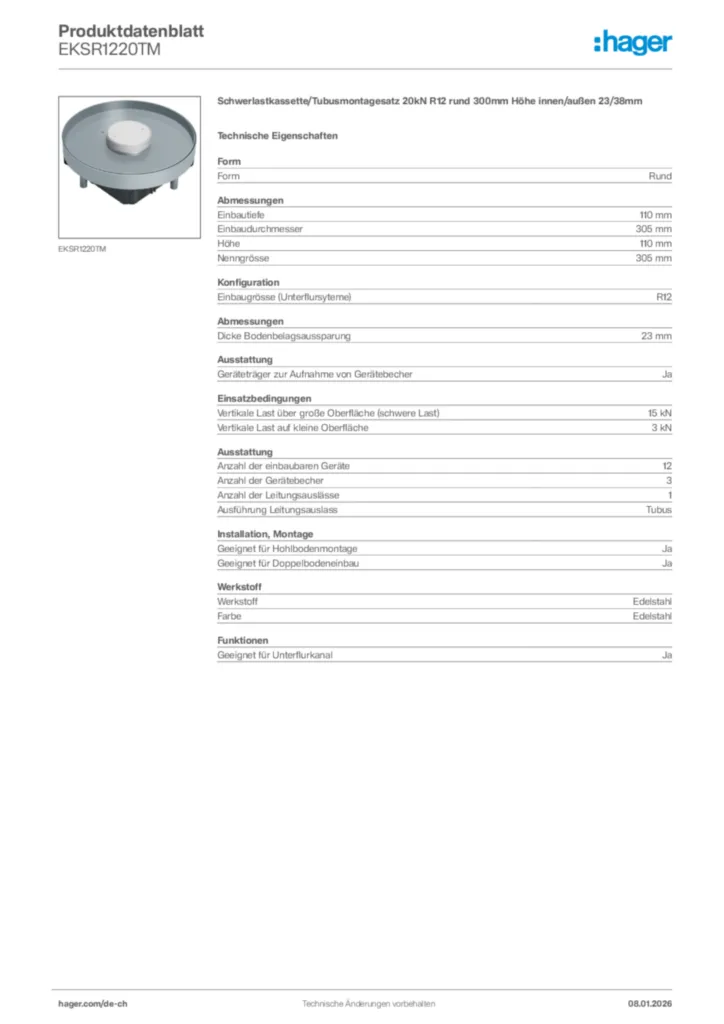

Product datasheet
Hager Produktdatenblatt EKSR1220TM
Schwerlastkassette/Tubusmontagesatz 20kN R12 rund 300mm Höhe innen/außen 23/38mm
PDF -
Bedienungsanleitung
Montageanleitung für EKQ0xx, EKQ1xx, EKR0xx, EKR1xx, EKSQxx, EKSRxx - Schwerlastkassette (DE, Stand: 01.2017)
Bedienungsanleitung de-DE 2020-01-01
PDF38,45 kB
Montageanleitung für EKQxx, EKRxx, EKSxx, TULAxx, TUSSxx, VANRxx - Versorgungseinheiten Zubehör (DE, Stand: 03.2014)
Bedienungsanleitung de-DE 2014-03-06
PDF3,31 MB
Montageanleitung für EKxx, UDMxx - Zubehör (Stand: 11.2016)
Bedienungsanleitung International 2020-01-01
PDF676,78 kB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596,49 kB
Technischer Anhang (Einzelprodukt) fr-FR 2023-06-16
PDF2,59 MB -
Konformitätserklärung
CE-Konformitätserklärung für EKQxx, EKRxx, EKSQxx, EKSRxx, UDKPQ06E - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF42,78 kB
Mehr Downloads
