Schwerlastkassette/Tubusmontagesatz 20kN Q06 200x200mm Höhe innen/außen 23/34mm EKSQ0620TM

EAN-Nr.
4012002245798
VPE
1 Stück

You have to log in with your myHager profile to see prices and to order.

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Wählen Sie einen Grosshandel

Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.

Schwerlastkassette/Tubusmontagesatz 20kN Q06 200x200mm Höhe innen/außen 23/34mm

EKSQ0620TM

  • Zubehör
  • Technische Merkmale
  • Dokumentationen
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Unverzichtbares Zubehör

Previous
Previous
TUSS000
TUSS000
Stirnlochschlüssel zum Ein- und Ausschrauben des Tubusblinddeckels
 18.80 CHF/ Stück
Einer Liste hinzufügen
Einer Liste hinzufügen
GBVC300
GBVC300
Aufnahmeblech für CEE Flanschsteckdosen ersetzt GBVR300 GTVR300 oder GTVD200
 114.00 CHF/ Stück
Einer Liste hinzufügen
Einer Liste hinzufügen
GTVD200
GTVD200
Geräteträger für 2 Montageplatten Datentechnik zu VQ06/VR06/VR10(rechts u links)
 7.00 CHF/ Stück
Einer Liste hinzufügen
Einer Liste hinzufügen
GTV6FLFQR06
GTV6FLFQR06
Geräteträger Stahl für Q06/R06 für FLF 6x Größe I oder 2x Größe II + 2x Größe I
 74.30 CHF/ Stück
Einer Liste hinzufügen
Einer Liste hinzufügen

Optionales Zubehör

  • Tubus-Lei­tungs­aus­lass 1 Produkte verfügbar
  • Nivel­lier­satz für Unter­flur-­Kas­sette 3 Produkte verfügbar
  • Rast­lei­ter­ver­län­ge­rung 1 Produkte verfügbar

Optionales Zubehör

  • Tubus-Lei­tungs­aus­lass
  • Nivel­lier­satz für Unter­flur-­Kas­sette
  • Rast­lei­ter­ver­län­ge­rung
  • TULAA105

    Tubus Leitungsauslass o Blinddeckel bodenüberragend f Versorgungseinheiten Alu

     120.00 CHF  / Stück*
  • EKSNS120

    Nivellierset mit Länge mit 120mm für nivellierbaren Schwerlastkassette

     22.85 CHF  / Stück*
  • EKSNS100

    Nivellierset mit Länge mit 100mm für nivellierbaren Schwerlastkassette

     21.75 CHF  / Stück*
  • EKSNS070

    Nivellierset mit Länge mit 70mm für nivellierbaren Schwerlastkassette

     19.65 CHF  / Stück*
  • RLV0630

    Rastleiterverlängerung zum Absenken der Gerätebecher bis 30mm PA für VQ06/R06

     5.80 CHF  / Stück*

Technische Merkmale

Form
  • Form
    Quadra­tisch
Abmes­sungen
  • Einbau­tiefe
    105 mm
  • Einbau­länge
    200 mm
  • Einbaubreite
    200 mm
  • Höhe
    105 mm
  • Nenn­grösse
    200 mm
  • Dicke Boden­be­lags­aus­spa­rung
    23 mm
Konfi­gu­ra­tion
  • Einbau­grösse (Unter­flur­sy­teme)
    Q06
Ausstat­tung
  • Gerä­te­träger zur Aufnahme von Gerä­te­be­cher
    Ja
  • Anzahl der einbau­baren Geräte
    6
  • Anzahl der Gerä­te­be­cher
    2
  • Anzahl der Leitungs­aus­lässe
    1
  • Ausfüh­rung Leitungs­aus­lass
    Schraubbar
Einsatz­be­din­gungen
  • Verti­kale Last über große Ober­fläche (schwere Last)
    15 kN
  • Verti­kale Last auf kleine Ober­fläche
    3 kN
Instal­la­tion, Montage
  • Geeignet für Hohl­bo­den­mon­tage
    Ja
  • Geeignet für Doppel­bo­den­einbau
    Ja
Werk­stoff
  • Farbe Leitungs­aus­lass
    Silber
  • Werk­stoff
    Edel­stahl
  • Farbe
    Edel­stahl
Funk­ti­onen
  • Geeignet für Unter­flur­kanal
    Ja
Sicher­heit
  • Stoss­fes­tig­keit IK
    IK10

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild EKSQ0620TM | Hager Schweiz

    Produktbild EKSQ0620TM

  • Product datasheet

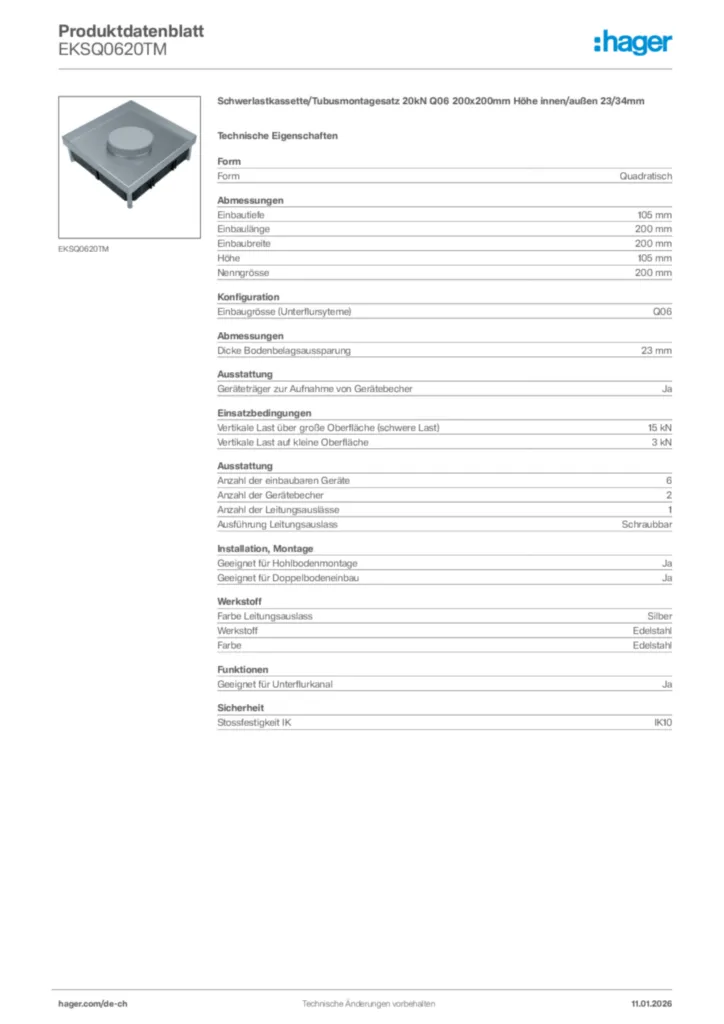

    Bild Hager Produktdatenblatt EKSQ0620TM | Hager Schweiz

    Hager Produktdatenblatt EKSQ0620TM

    Schwerlastkassette/Tubusmontagesatz 20kN Q06 200x200mm Höhe innen/außen 23/34mm

    PDF
  • Bedienungsanleitung

    Bild Montageanleitung für EKQ0xx, EKQ1xx, EKR0xx, EKR1xx, EKSQxx, EKSRxx - Schwerlastkassette (DE, Stand: 01.2017) | Hager Schweiz

    Montageanleitung für EKQ0xx, EKQ1xx, EKR0xx, EKR1xx, EKSQxx, EKSRxx - Schwerlastkassette (DE, Stand: 01.2017)

    Bedienungsanleitung de-DE 2020-01-01

    PDF
    38,45 kB
    Bild Montageanleitung für EKQxx, EKRxx, EKSxx, TULAxx, TUSSxx, VANRxx - Versorgungseinheiten Zubehör (DE, Stand: 03.2014) | Hager Schweiz

    Montageanleitung für EKQxx, EKRxx, EKSxx, TULAxx, TUSSxx, VANRxx - Versorgungseinheiten Zubehör (DE, Stand: 03.2014)

    Bedienungsanleitung de-DE 2014-03-06

    PDF
    3,31 MB
    Bild Montageanleitung für EKxx, UDMxx - Zubehör (Stand: 11.2016) | Hager Schweiz

    Montageanleitung für EKxx, UDMxx - Zubehör (Stand: 11.2016)

    Bedienungsanleitung International 2020-01-01

    PDF
    676,78 kB
  • Technischer Anhang (Einzelprodukt)

    Bild Bodeninstallationssysteme - Trittschallverhalten | Hager Schweiz

    Bodeninstallationssysteme - Trittschallverhalten

    Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)

    PDF
    596,49 kB
    Bild Technischer Anhang (Einzelprodukt) fr-FR 2023-06-16 | Hager Schweiz

    Technischer Anhang (Einzelprodukt) fr-FR 2023-06-16

    PDF
    2,59 MB
  • Konformitätserklärung

    Bild CE-Konformitätserklärung für EKQxx, EKRxx, EKSQxx, EKSRxx, UDKPQ06E - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019) | Hager Schweiz

    CE-Konformitätserklärung für EKQxx, EKRxx, EKSQxx, EKSRxx, UDKPQ06E - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)

    Konformitätserklärung International 2019-08-23

    PDF
    42,78 kB
