Nivb Edelstahlkassette Q12 für 12 Inst-geräte blind Höhe i/a 38/43mm EKQ1200BL2
EAN-Nr.
4012002245583
VPE
1 Stück
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Wiederverkäufer
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Unterflurinstallations-Servicedose 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Architektur
-
Mit BodenbelagsaussparungJa
Form
-
FormQuadratisch
Abmessungen
-
Einbautiefe115 mm
-
Einbaulänge244 mm
-
Einbaubreite244 mm
-
Höhe115 mm
-
Nenngrösse244 mm
-
Dicke Bodenbelagsaussparung38 mm
Konfiguration
-
Einbaugrösse (Unterflursyteme)Q12
Ausstattung
-
Anzahl der Gerätebecher0
-
Anzahl der Leitungsauslässe0
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)3 kN
-
Vertikale Last auf kleine Oberfläche1,5 kN
Installation, Montage
-
Geeignet für HohlbodenmontageJa
-
Geeignet für DoppelbodeneinbauJa
Werkstoff
-
WerkstoffEdelstahl
-
FarbeEdelstahl
Funktionen
-
Geeignet für UnterflurkanalJa
Sicherheit
-
Stossfestigkeit IKIK10
-
Schutzart IPIP20
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild EKQ1200BL2
-

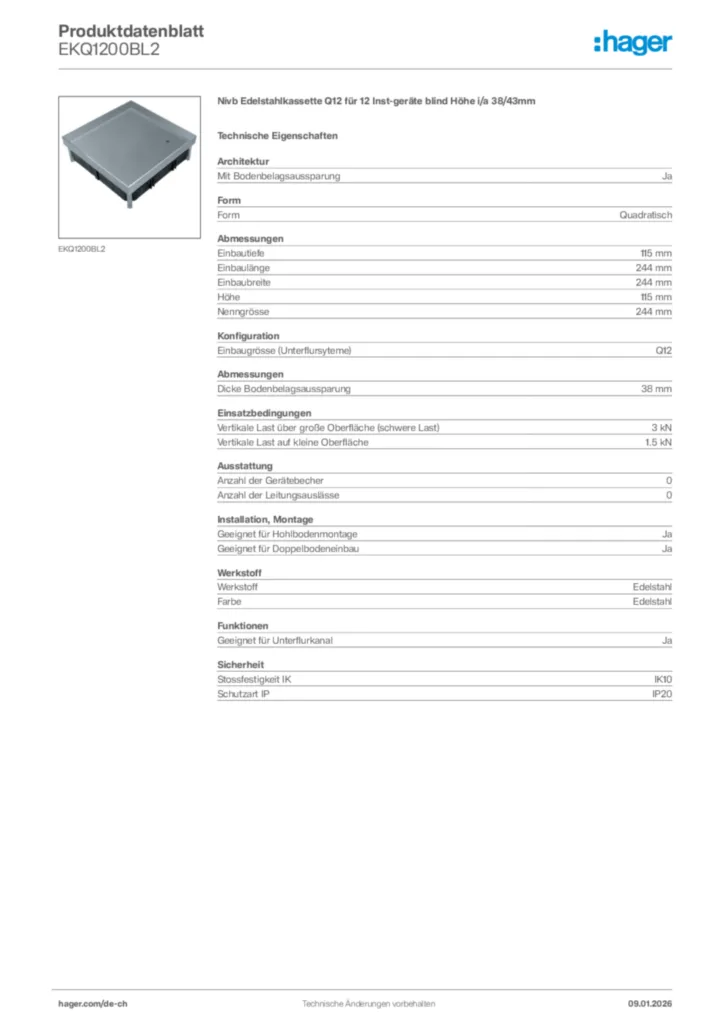

Product datasheet
Hager Produktdatenblatt EKQ1200BL2
Nivb Edelstahlkassette Q12 für 12 Inst-geräte blind Höhe i/a 38/43mm
PDF -
Bedienungsanleitung
Montageanleitung für EKQ0xx, EKQ1xx, EKR0xx, EKR1xx, EKSQxx, EKSRxx - Schwerlastkassette (DE, Stand: 01.2017)
Bedienungsanleitung de-DE 2020-01-01
PDF38,45 kB
Montageanleitung für EKxx, UDMxx - Zubehör (Stand: 11.2016)
Bedienungsanleitung International 2020-01-01
PDF676,78 kB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596,49 kB
Technischer Anhang (Einzelprodukt) fr-FR 2023-06-16
PDF2,59 MB -
Konformitätserklärung
CE-Konformitätserklärung für EKQxx, EKRxx, EKSQxx, EKSRxx, UDKPQ06E - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF42,78 kB
Mehr Downloads
