REG-Energiezähler HA ECA381D 3P direkt 80A Modbus RJ45 MID Import+Export 2T+8T ECA381D

REG-Energieverbrauchszähler Hager, Gehäuse Kunststoff hellgrau, für DIN-Normausschnitt 45 mm, Schnappbefestigung für Profilschiene EN 50022-35, Aufbauhöhe 90 mm, (1 TE=17.5 mm), 3×400 V AC
EAN-Nr.
3250612230358
E-nr.
981 871 454
VPE
1 Stück
Rabattgruppe
E2
Preis*
 527.00 CHF
/ Stück *
 527.00 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

REG-Energiezähler HA ECA381D 3P direkt 80A Modbus RJ45 MID Import+Export 2T+8T

ECA381D

  • Zubehör
  • Technische Merkmale
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Zube­hör/Er­satz­teile für Bussystem 8 Produkte verfügbar
  • Kommu­ni­ka­ti­ons­tech­ni­k-A­d­apter 1 Produkte verfügbar
  • Zube­hör/Er­satz­teile für Über­span­nungs­schutz Infor­ma­ti­ons­-/MS­R-­Technik 1 Produkte verfügbar

Optionales Zubehör

  • Zube­hör/Er­satz­teile für Bussystem
  • Kommu­ni­ka­ti­ons­tech­ni­k-A­d­apter
  • Zube­hör/Er­satz­teile für Über­span­nungs­schutz Infor­ma­ti­ons­-/MS­R-­Technik
  • HTG485H

    Modbus-Kabel 25 m
     139.00 CHF  / Stück*
  • HTG484H

    Modbus-Kabel RJ45 - RJ45 5 m
     58.40 CHF  / Stück*
  • HTG482H

    Modbus-Kabel RJ45 - RJ45 2 m
     46.50 CHF  / Stück*
  • HTG481H

    Modbus-Kabel RJ45 - RJ45 1 m
     42.00 CHF  / Stück*
  • HTG480H

    Modbus-Kabel RJ45 - RJ45 0, 2 m
     39.25 CHF  / Stück*
  • HTG474H

    Modbus-Kabel mit RJ45 - RJ45 und Schirmerdungsanschlussleitung 5 m
     63.60 CHF  / Stück*
  • HTG472H

    Modbus-Kabel mit RJ45 - RJ45 und Schirmerdungsanschlussleitung 2 m
     47.50 CHF  / Stück*
  • HTG471H

    Modbus-Kabel mit RJ45 - RJ45 und Schirmerdungsanschlussleitung 1 m
     49.75 CHF  / Stück*
  • HTG465H

    Modbus-Kabel 3 m mit RJ45-Stecker und Erdanschlusskabel
     90.70 CHF  / Stück*
  • HTG467H

    Abschlusswiderstand RJ45 für MODBUS RTU 120 Ohm
     20.60 CHF  / Stück*

Technische Merkmale

Archi­tektur
  • Bussystem
    MODBUS
  • Polart
    3P+N
Elek­tri­scher Strom
  • Nenn­strom
    80 A
  • Maxi­maler Strom im Mess­strom­kreis
    80 A
Kapa­zität
  • Anzahl Module
    4
Anschluss­mög­lich­keiten
  • Anschluss-/­Ste­ckertyp
    Direk­t­an­schluss
  • Verbin­dungsart
    ModBus RS-485 3 Draht
Abmes­sungen
  • Höhe
    92 mm
  • Breite
    72 mm
  • Tiefe
    60 mm
Ausstat­tung
  • Art des Impuls­ge­bers
    Optisch
Kompa­ti­bi­lität
  • Geeignet für
    Bezug/­Lie­fe­rung
Anschluss
  • Anschluss­quer­schnitt Zähler­zu­gangs­lei­tung
    33 - 33 mm²
  • Anschluss­quer­schnitt Zähler­aus­gangs­lei­tung
    33 - 33 mm²
  • Anschluss-/­Ste­ckertyp Bussystem
    RJ45
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    2 - 2 Nm
  • Montage auf
    DIN Schiene
mecha­ni­sche Funk­ti­onen
  • Nomi­nales Dreh­mo­ment Digi­tale Klemme
    0,50 - 0,50 Nm
Messung
  • Mess­system
    Direkt­mes­sung
  • Mess­ge­rä­teart
    Elek­tro­nisch
  • Strom­mess­be­reich
    0,25 - 80,0 A
  • Mess Span­nungs­be­reich L-N
    92 - 276 V
  • Mess Span­nungs­be­reich L-L
    160 - 480 V
  • Frequenz­mess­be­reich
    45 - 65 Hz
Funk­ti­onen
  • Genau­ig­keits­klasse
    B
  • Tarifart
    T1...T2 (230V AC)/T1...T8 Modbus
  • Ist kali­briert
    Ja
Sicher­heit
  • Schutzart IP
    IP20
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 55 °C
  • Lager-/Trans­port­tem­pe­ratur
    -25 - 70 °C
Leis­tung
  • Leis­tungs­auf­nahme VA
    2 VA
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    0,60 W
Frequenz
  • Frequenz
    50 - 50 Hz

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

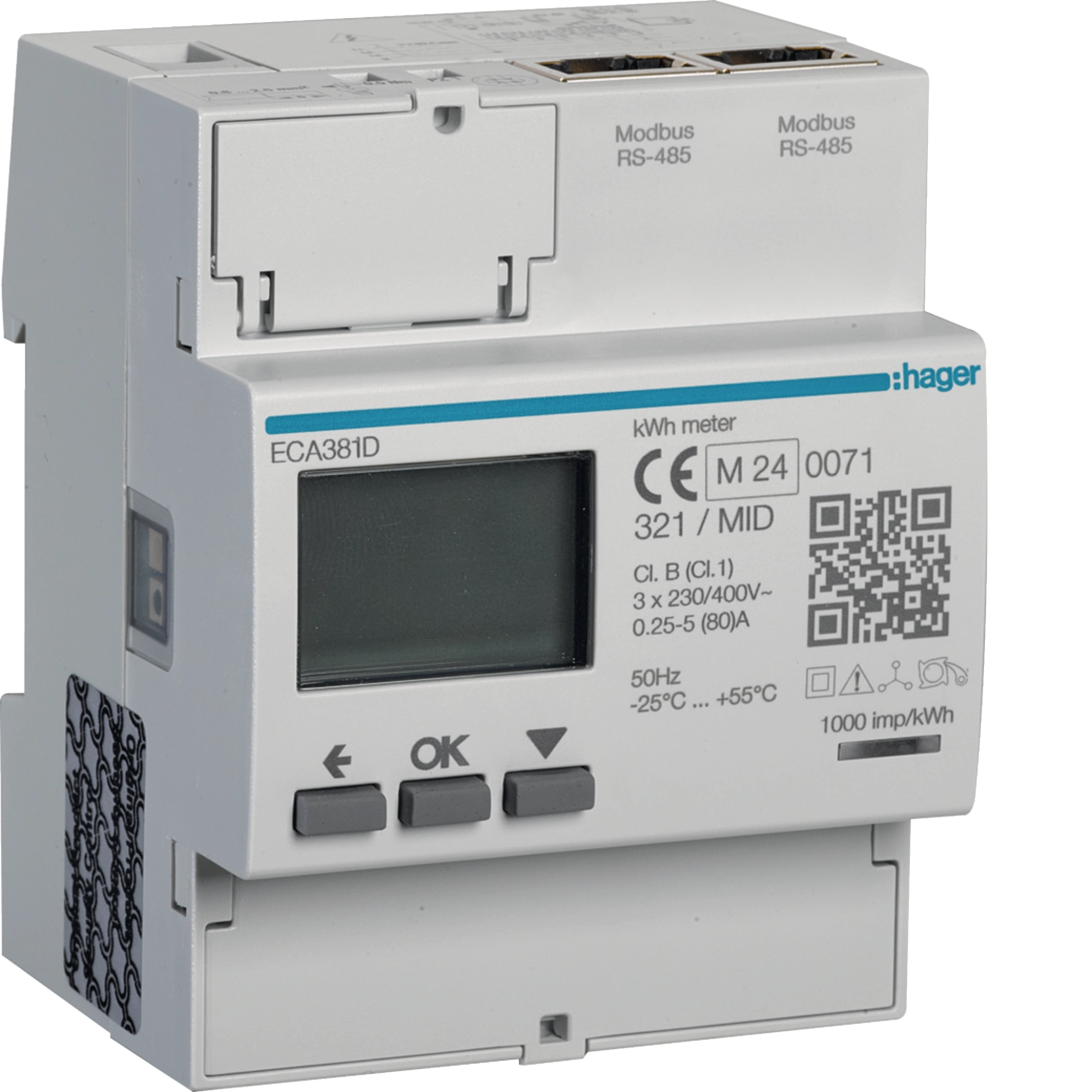

    Bild ECA381D | Hager Schweiz

    Produktbild ECA381D

  • Product datasheet

    Bild Hager Produktdatenblatt ECA381D | Hager Schweiz

    Hager Produktdatenblatt ECA381D

    Energiezähler 3phasig, direkt 80A, 4M, AGARDIO, MID

    PDF

  • Produktanhang

    Bild Modbus table Summary V1 14 | Hager Schweiz

    Modbus table Summary V1 14

    Produktanhang International 2022-10-04

    PDF
    836,11 kB
    Bild Modbus table for energy meters (version from 24th July 2019) | Hager Schweiz

    Modbus table for energy meters (version from 24th July 2019)

    XLS
    177,00 kB

  • Handbuch

    Bild Installer leaflet ECA381D | Hager Schweiz

    Installer leaflet ECA381D

    Handbuch fr-FR, it-IT 2024-01-08

    PDF
    2,83 MB
    Bild Installer leaflet ECA381D | Hager Schweiz

    Installer leaflet ECA381D

    Handbuch de-DE, en-GB 2024-01-08

    PDF
    2,84 MB

  • Konformitätserklärung

    Bild EU Declaration of Conformity | Hager Schweiz

    EU Declaration of Conformity

    Konformitätserklärung en-GB 2024-04-15

    PDF
    464,95 kB
