Energiezähler 3phasig, direkt 125A, 6M, AGARDIO, MID ECA311D
EAN-Nr.
3250612230341
E-nr.
981 871 444
VPE
1 Stück
Rabattgruppe
E2
613.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Kommunikationstechnik-Adapter 1 Produkte verfügbar -
Zubehör/Ersatzteile für Überspannungsschutz Informations-/MSR-Technik 1 Produkte verfügbar -
Zubehör/Ersatzteile für Bussystem 8 Produkte verfügbar
Vervollständigen Sie Ihr System
-
HTG465H
Modbus-Kabel 3 m mit RJ45-Stecker und Erdanschlusskabel
89.10 CHF / Stück*
-
HTG467H
Abschlusswiderstand RJ45 für MODBUS RTU 120 Ohm
20.25 CHF / Stück*
-
HTG471H
Modbus-Kabel mit RJ45 - RJ45 und Schirmerdungsanschlussleitung 1 m
48.85 CHF / Stück* -
HTG472HModbus-Kabel mit RJ45 - RJ45 und Schirmerdungsanschlussleitung 2 m
46.65 CHF / Stück* -
HTG474HModbus-Kabel mit RJ45 - RJ45 und Schirmerdungsanschlussleitung 5 m
62.50 CHF / Stück* -
HTG480HModbus-Kabel RJ45 - RJ45 0,2 m
38.55 CHF / Stück* -
HTG481HModbus-Kabel RJ45 - RJ45 1 m
41.25 CHF / Stück* -
HTG482HModbus-Kabel RJ45 - RJ45 2 m
45.65 CHF / Stück* -
HTG484HModbus-Kabel RJ45 - RJ45 5 m
57.40 CHF / Stück* -
HTG485HModbus-Kabel 25 m
136.50 CHF / Stück*
Technische Merkmale
Architektur
-
BussystemMODBUS
-
Polart3P+N
Elektrischer Strom
-
Nennstrom125 A
-
Maximaler Strom im Messstromkreis125 A
Kapazität
-
Anzahl Module6
Anschlussmöglichkeiten
-
Anschluss-/SteckertypDirektanschluss
-
VerbindungsartModBus RS-485 3 Draht
Abmessungen
-
Höhe92 mm
-
Breite107 mm
-
Tiefe60 mm
Elektrische Hauptattribute
-
Art des ImpulsgebersOptisch
Kompatibilität
-
Geeignet fürBezug/Lieferung
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung50 - 50 mm²
-
Anschlussquerschnitt Zählerausgangsleitung50 - 50 mm²
-
Anschluss-/Steckertyp BussystemRJ45
Installation, Montage
-
Nominales Drehmoment5 - 5 Nm
mechanische Funktionen
-
Nominales Drehmoment Digitale Klemme0,50 - 0,50 Nm
Messung
-
MesssystemDirektmessung
-
MessgeräteartElektronisch
-
Strommessbereich0,25 - 125,0 A
-
Mess Spannungsbereich L-N92 - 276 V
-
Mess Spannungsbereich L-L160 - 480 V
-
Frequenzmessbereich45 - 65 Hz
Funktionen
-
GenauigkeitsklasseB
-
TarifartT1...T2 (230V AC)/T1...T8 Modbus
-
Ist kalibriertJa
Sicherheit
-
Schutzart IPIP20
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 70 °C
Leistung
-
Leistungsaufnahme VA2 VA
-
Gesamtverlustleistung unter Nennstrom0,60 W
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

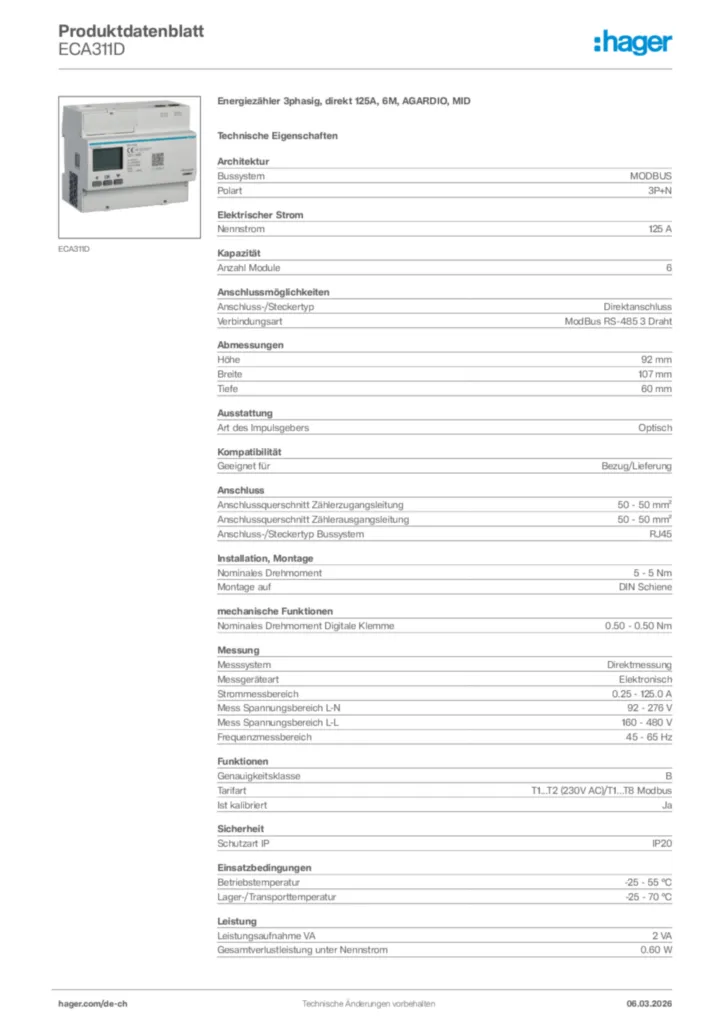

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ECA311D
-
Montageanleitung
Bedienungs- und Montageanleitung für ECA311D - Energiezähler 3phasig, direkt 125A (FR-DE-IT, 2019-09)
Montageanleitung fr-FR, de-DE, it-IT 2019-09-26
PDF1,63 MB -
Produktanhang
Modbus table for energy meters (version from 24th July 2019)
XLS177,00 kB
Produktanhang International 2022-10-04
PDF836,11 kB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB 2024-04-15
PDF461,68 kB
