Brüstungskanal-Unterteil aus Stahl zu BRS 70x210mm Oberteil 2x80mm reinweiß BRS652101D9010
EAN-Nr.
4012740216135
E-nr.
127 516 022
VPE
4 meter
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Bestellhinweis: Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schallbarriere für Geräteeinbaukanal 1 Produkte verfügbar -
Trennwand für Geräteeinbaukanal 3 Produkte verfügbar -
Kupplung für Wanddurchführung 1 Produkte verfügbar
Optionales Zubehör
-
L5804
Schallbarriere mit Zöpfe (15 Teile)
50.30 CHF / Stück*
-
TWS70VERZ
Trennwand für Kanäle ohne C-Profil zu BRS/LFS/FWKP ab Höhe 60mm aus Stahlblech
18.45 CHF / meter* -
G1612Trennwand für Kanäle ohne C-Profil mit Stanzpfeifen BRS/LFS
8.05 CHF / meter* -
G1615Trennwand für Kanäle ohne C-Profil mit Stanzpfeifen BRS/LFS
17.10 CHF / meter*
Technische Merkmale
Abmessungen
-
Höhe68 mm
-
Breite210 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt12210 - 12210 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile2
-
Oberteilbreite 180 mm
-
Oberteilbreite 280 mm
-
Oberteilbreite 30
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)23
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)50
Installation, Montage
-
BodenlochungJa
Werkstoff
-
WerkstoffStahl
-
OberflächePulverbeschichtet
-
FarbeReinweiss
-
RAL Nummer9010
Sicherheit
-
Stossfestigkeit IKIK08
-
Schutzart IPIP30
Einsatzbedingungen
-
Betriebstemperatur-5 - 90 °C
Anschlussmöglichkeiten
-
KanalverbindungExtra Kupplungen
Ausstattung
-
Mit KabelhalteklammerNein
-
Anzahl Kabelklammer pro Meter0
-
Mit SchutzfolieJa
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

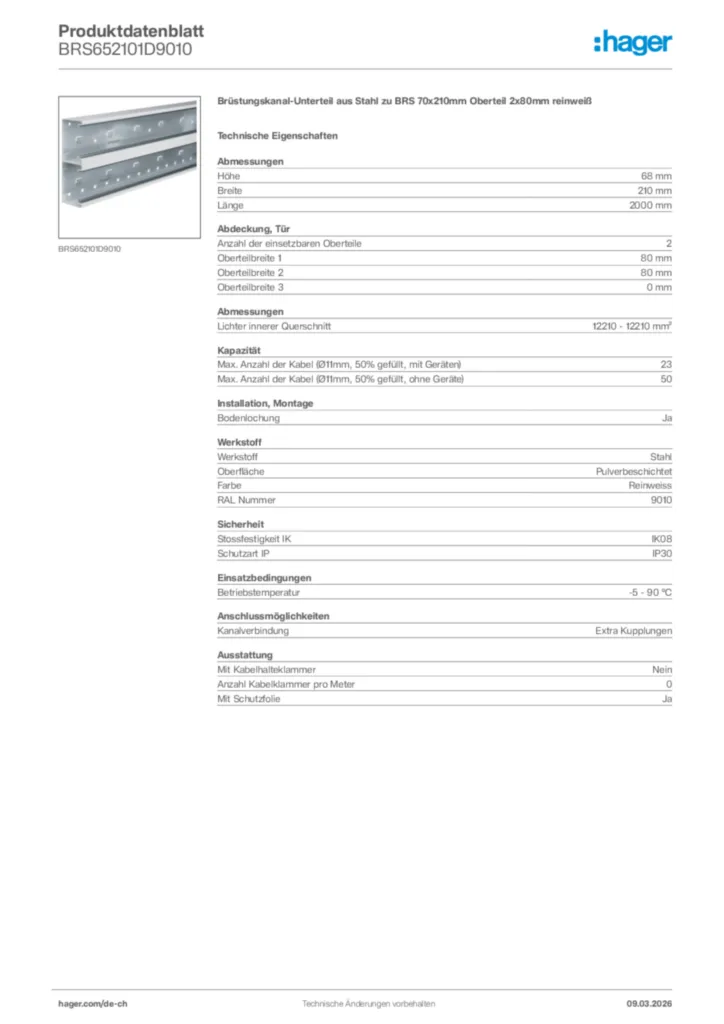

Produktbild BRS652101D9010
-
