Brüstungskanal tehalit BR 68×170mm, Oberteil 120mm, verkehrsweiss BR651701B9016

Brüstungskanal tehalit BR
EAN-Nr.
4012740031189
E-nr.
127 512 172
VPE
8 meter
Rabattgruppe
V1
Preis*
 50.55 CHF
/ meter *
 50.55 CHF
/ meter *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Brüstungskanal tehalit BR 68×170mm, Oberteil 120mm, verkehrsweiss

BR651701B9016

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Unverzichtbares Zubehör

Previous
Previous
BR12029016
BR12029016
Brüstungskanal-Oberteil aus PVC zu BR mit Oberteilbreite 120mm verkehrsweiß
 15.85 CHF/ meter
Einer Liste hinzufügen
Einer Liste hinzufügen

Optionales Zubehör

  • Mehr sehen (11)
    • Schall­bar­riere für Gerä­te­ein­bau­kanal 1 Produkte verfügbar
    • Abschluss­stück für Wand­an­schluss­blende für Gerä­te­ein­bau­kanal 2 Produkte verfügbar
    • Ausse­neck für Gerä­te­ein­bau­kanal 1 Produkte verfügbar
    • Ober­teil für Ausse­neck für Gerä­te­ein­bau­kanal 1 Produkte verfügbar
    • Flach­winkel für Gerä­te­ein­bau­kanal 1 Produkte verfügbar
    • Ends­tück für Gerä­te­ein­bau­kanal 1 Produkte verfügbar

    Optionales Zubehör

    • Schall­bar­riere für Gerä­te­ein­bau­kanal
    • Abschluss­stück für Wand­an­schluss­blende für Gerä­te­ein­bau­kanal
    • Ausse­neck für Gerä­te­ein­bau­kanal
    • Ober­teil für Ausse­neck für Gerä­te­ein­bau­kanal
    • Flach­winkel für Gerä­te­ein­bau­kanal
    • Ends­tück für Gerä­te­ein­bau­kanal
    • T-Stück für Gerä­te­ein­bau­kanal
    • Inneneck für Gerä­te­ein­bau­kanal
    • Schnitt­ka­schie­rung für Gerä­te­ein­bau­kanal
    • Gerä­te­blende für Gerä­te­ein­bau­kanal
    • L5804

      Schallbarriere mit Zöpfe (15 Teile)
       50.30 CHF  / Stück*
    • BR170WK9016

      Abschlussstück für Wand-Blende zu BR/A/H/S/N Breite 170mm Stahlbl. verkehrsweiß
       16.90 CHF  / Stück*
    • BR65170WB9016

      Wandanschlussblende zu BR/A/S 68x170mm OT 120mm aus Stahlbl. in verkehrsweiß
       42.80 CHF  / Stück*
    • BR651703B9016

      Außeneck aus Grundprofil zu BR 68x170mm Oberteil 120mm in verkehrsweiß
       79.40 CHF  / Stück*

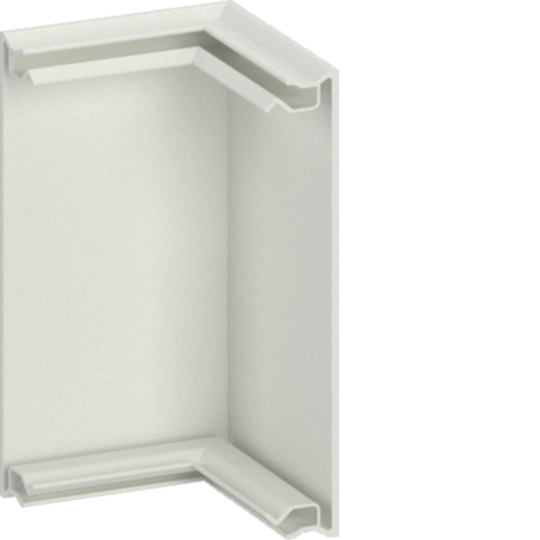

    • BR1202A9016

      Außeneck-Abdeckung zu Brüstungskanal BR Oberteil 120mm in verkehrsweiß
       28.35 CHF  / Stück*

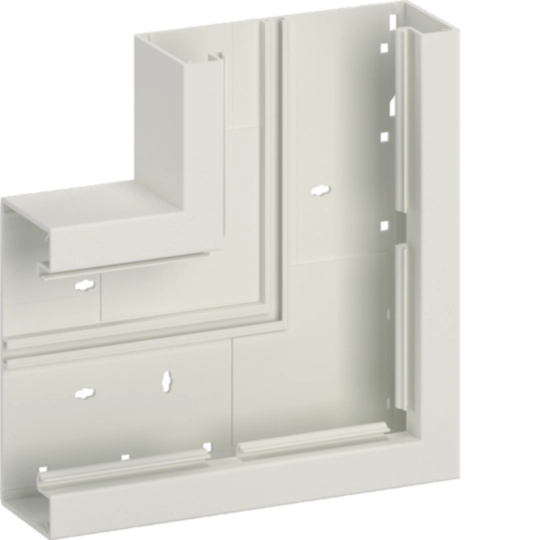

    • BR651705B9016

      Flachwinkel aus Grundprofil zu BR 68x170mm Oberteil 120mm in verkehrsweiß
       82.10 CHF  / Stück*

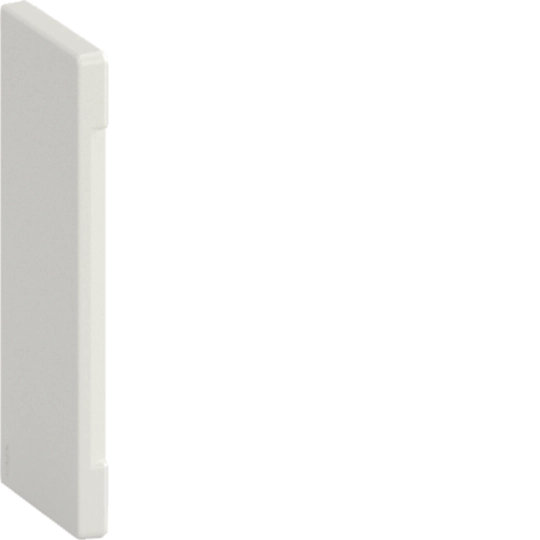

    • BR651706B9016

      Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 120mm hfr in verkehrsweiß
       16.45 CHF  / Stück*

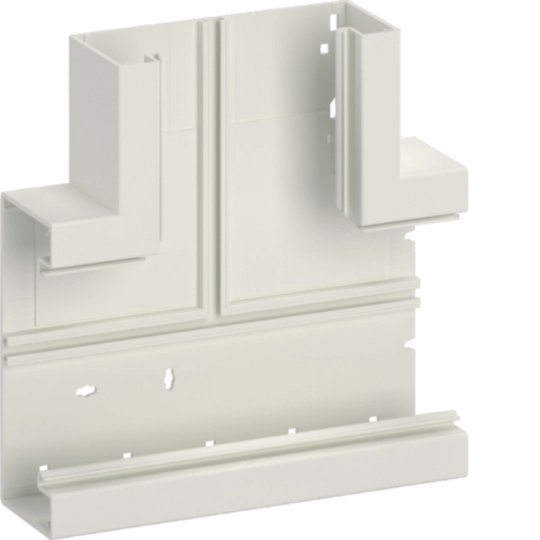

    • BR651708B9016

      T-Stück aus Grundprofil zu BR 68x170mm Oberteil 120mm in verkehrsweiß
       84.10 CHF  / Stück*
    • BR651704B9016

      Inneneck aus Grundprofil zu BR 68x170mm Oberteil 120mm in verkehrsweiß
       79.40 CHF  / Stück*

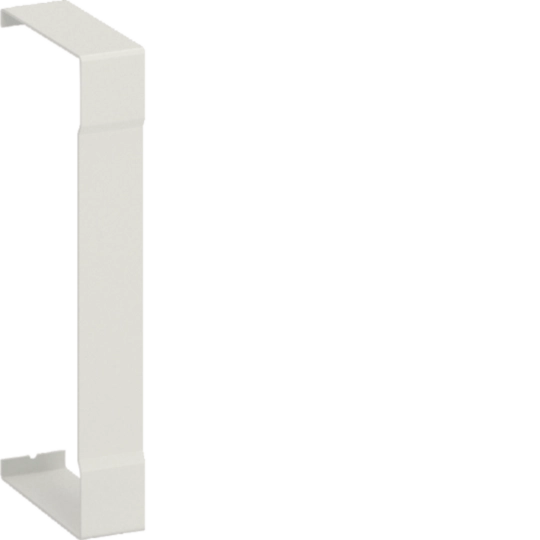

    • BR651707B9016

      Schnittkaschierung zu BR/H/N/A/S 68x170mm OT 120mm aus Stahlblech in verkehrweiß
       19.10 CHF  / Stück*

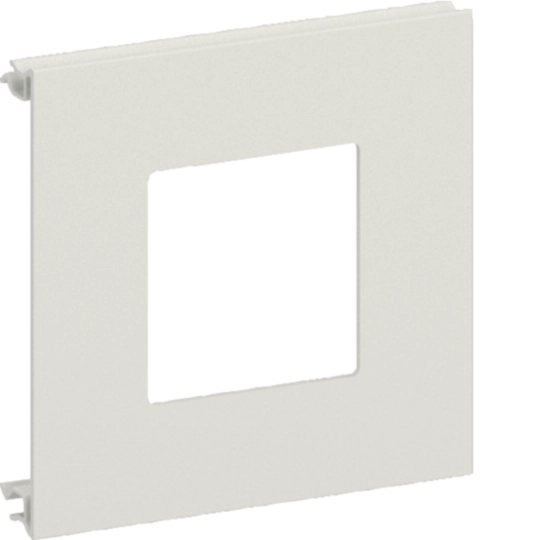

    • BR1201Q609016

      Blende mit Ausschnitt 60x60mm für BR mit Oberteil 120mm verkehrsweiss
       5.45 CHF  / Stück*

    Technische Merkmale

    Abmes­sungen
    • Höhe
      68 mm
    • Breite
      170 mm
    • Länge
      2000 mm
    • Lichter innerer Quer­schnitt
      10050 - 10050 mm²
    Abde­ckung, Tür
    • Anzahl der einsetz­baren Ober­teile
      1
    • Ober­teil­breite 1
      120 mm
    • Ober­teil­breite 2
      0
    • Ober­teil­breite 3
      0
    Kapa­zität
    • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Gerä­ten)
      28
    • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)
      42
    Kompa­ti­bi­lität
    • Format Gerä­te­ein­bau­mög­lich­keit
      Stan­dard 60 mm, CEE, Ecoline, Inline, EIB, Auto­ma­ten­einbau
    Instal­la­tion, Montage
    • Boden­lo­chung
      Ja
    Werk­stoff
    • Werk­stoff
      Poly­vi­nyl­chlorid (PVC)
    • Ober­fläche
      Unbe­han­delt
    • Farbe
      Verkehrs­weiss
    • RAL Nummer
      9016
    Sicher­heit
    • Stoss­fes­tig­keit IK
      IK07
    • Schutzart IP
      IP40
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -5 - 60 °C
    Anschluss­mög­lich­keiten
    • Kana­l­ver­bin­dung
      Vormon­tierte Kupp­lungen
    Ausstat­tung
    • Mit Kabel­hal­te­klammer
      Nein
    • Mit Schutz­folie
      Ja

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACH-konform Ja

    Zertifizierungen und Dokumente

    PEP Dokument International 2022-08-10
    PDF
    218,04 kB
    Hager REACH declaration BR651701B9016
    PDF
    Hager RoHS Report BR651701B9016
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild BR651701B9016 | Hager Schweiz

      Produktbild BR651701B9016

    • Product datasheet

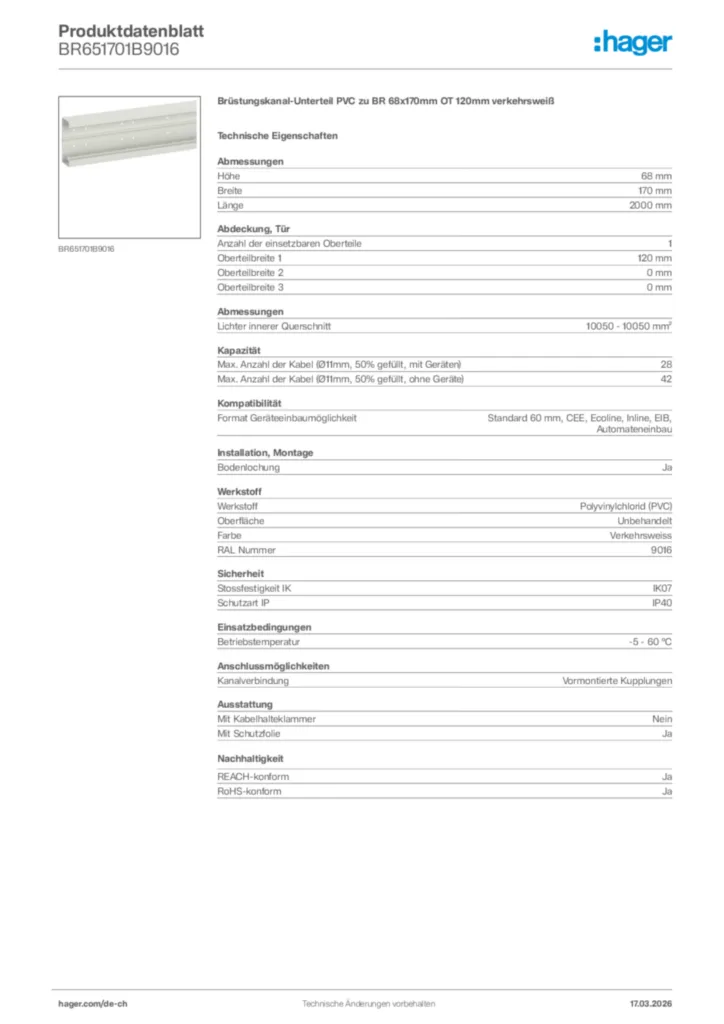

      Bild Hager Produktdatenblatt BR651701B9016 | Hager Schweiz

      Hager Produktdatenblatt BR651701B9016

      Brüstungskanal-Unterteil PVC zu BR 68x170mm OT 120mm verkehrsweiß

      PDF

    • Broschüre

      Bild Broschüre BR Familie | Hager Schweiz

      Broschüre BR Familie

      Jeder stark. Zusammen unschlagbar.

      PDF
      3,67 MB

    • DXF Dateien

      Bild DXF Dateien International 2023-02-02 | Hager Schweiz

      DXF Dateien International 2023-02-02

      DXF
      368,19 kB

    • STEP Dateien

      Bild STEP Dateien International 2023-02-02 | Hager Schweiz

      STEP Dateien International 2023-02-02

      STP
      1,10 MB

    • Produkt Zeichnung

      Bild Product drawing | Hager Schweiz

      Product drawing

      Produkt Zeichnung International 2023-02-02

      PDF
      68,57 kB

    • Konformitätserklärung

      Bild Konformitätserklärung International 2022-08-08 | Hager Schweiz

      Konformitätserklärung International 2022-08-08

      PDF
      534,24 kB
