Brüstungskanal Hager BR 65×170mm Oberteil 80mm schwarz BR6517019011
Brüstungskanal Hager BR
EAN-Nr.
4012740896979
E-nr.
127 528 212
VPE
8 meter
Rabattgruppe
V1
Preis*
52.90 CHF
/ meter
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Wiederverkäufer
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
BR08029011
Brüstungskanal-Oberteil zu BR mit Oberteilbreite 80mm aus PVC in graphitschwarz
12.10 CHF/ meter
Optionales Zubehör
-
Endstück für Geräteeinbaukanal 1 Produkte verfügbar -
T-Stück für Geräteeinbaukanal 1 Produkte verfügbar -
Schallbarriere für Geräteeinbaukanal 1 Produkte verfügbar -
Inneneck für Geräteeinbaukanal 2 Produkte verfügbar -
Schnittkaschierung für Geräteeinbaukanal 1 Produkte verfügbar -
Oberteil für Ausseneck für Geräteeinbaukanal 1 Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe68 mm
-
Breite170 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt10050 - 10050 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile1
-
Oberteilbreite 180 mm
-
Oberteilbreite 20
-
Oberteilbreite 30
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)28
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)42
Kompatibilität
-
Format GeräteeinbaumöglichkeitStandard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Installation, Montage
-
BodenlochungJa
Werkstoff
-
WerkstoffPolyvinylchlorid (PVC)
-
OberflächeUnbehandelt
-
FarbeGraphitschwarz
-
RAL Nummer9011
Sicherheit
-
Stossfestigkeit IKIK08
-
Schutzart IPIP40
Einsatzbedingungen
-
Betriebstemperatur-5 - 60 °C
Anschlussmöglichkeiten
-
KanalverbindungVormontierte Kupplungen
Ausstattung
-
Mit KabelhalteklammerNein
-
Mit SchutzfolieJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BR6517019011
-

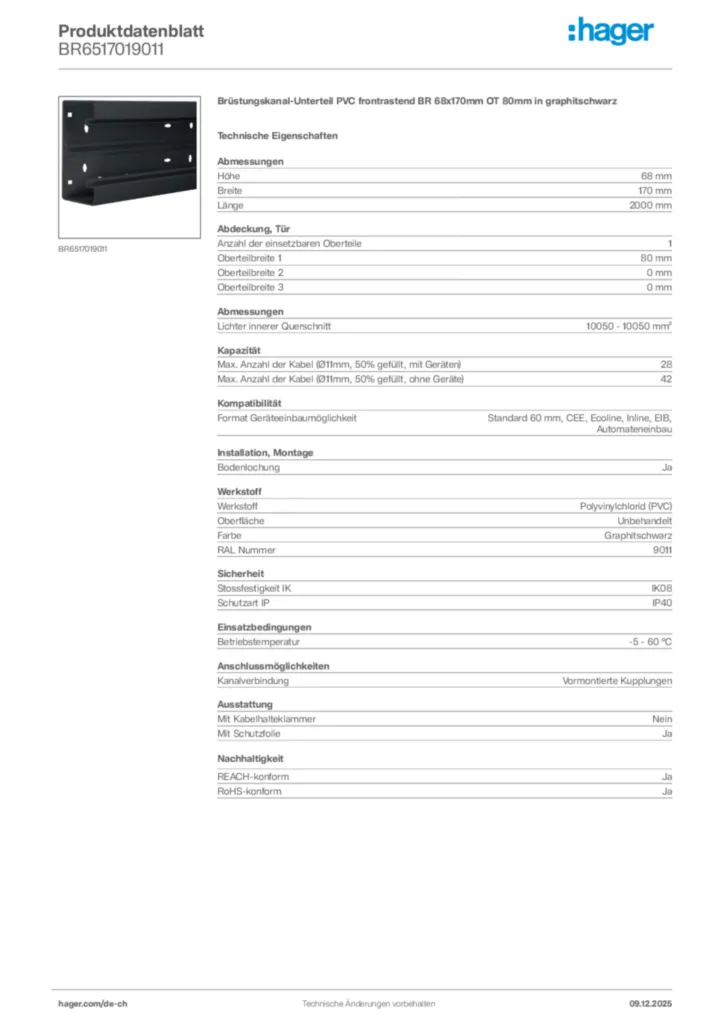

Product datasheet
Hager Produktdatenblatt BR6517019011
Brüstungskanal-Unterteil PVC frontrastend BR 68x170mm OT 80mm in graphitschwarz
PDF -
Broschüre
Broschüre BR Familie
Jeder stark. Zusammen unschlagbar.
PDF3,67 MB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF Dateien International 2023-02-02
DXF368,11 kB -
STEP Dateien
STEP Dateien International 2023-02-02
STP1,10 MB -
Produkt Zeichnung
Product drawing
Produkt Zeichnung International 2023-02-02
PDF68,51 kB -
Konformitätserklärung
CE-Konformitätserklärung für BR08xx, BR10xx, BR21xx, BR65xx, BRHTxx, BRKLxx, BRTBxx, MH12xx - Zubehör (Stand: 03.2017)
Konformitätserklärung International 2017-04-19
PDF105,82 kB
Konformitätserklärung International 2023-08-25
PDF80,78 kB
