Bodenkanal estrichbündig mit Wanne/Dichtmöglichkeit Stahl BKWD 500x(90-130)mm BKWD500090
EAN-Nr.
4012002241431
VPE
2.4 meter
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Bestellhinweis: Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Trennwand für Boden-/Aufbodenkanal 6 Produkte verfügbar -
Bodenbelagsstosskante für Bodenkanal estrichbündig 2 Produkte verfügbar -
Abdeckung für Bodenkanal estrichbündig 1 Produkte verfügbar -
Zubehör 8 Produkte verfügbar -
Bodenbelagsstossabdeckung für Bodenkanal estrichbündig 1 Produkte verfügbar -
Anschlussdose für Bodenkanal estrichbündig 9 Produkte verfügbar
Optionales Zubehör
-
BKTWK91
Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 105mm
7.05 CHF / meter* -
BKTWK76Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 90mm
6.10 CHF / meter* -
BKTWK61Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 75mm
5.50 CHF / meter* -
BKTWK46Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 60mm
5.80 CHF / meter* -
BKTWK31Trennwand für elctraplan.BK und AK h=33mm, l=2m
4.10 CHF / meter* -
BKTWK16Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 30mm
3.10 CHF / meter*
-
BKZM203
Moosgummistreifen zur Dehnungsdruckaufnahme selbstklebend auf Seitenprofil zu BK
9.35 CHF / Stück* -
BKZVS90Verbinder als Set für 90°-Abzweig aus Stahl zu estrichbündigem Bodenkanal BK
15.15 CHF / Stück* -
BKZKV180Kanalverbinder gerade aus Stahl zu estrichbündigem Bodenkanal BK
5.30 CHF / Stück* -
BKZKV090Kanalverbinder als 90°-Winkel aus Stahl zu estrichbündigem Bodenkanal BK
5.70 CHF / Stück* -
BKZN030Nivellierschelle für Nivellierstifte zu BK ab Kanalhöhe inklusive Dämmlager 45mm
7.15 CHF / Stück* -
BKZN050Nivellierschelle für Nivellierstifte zu BK ab Kanalhöhe inklusive Dämmlager 65mm
7.75 CHF / Stück* -
BKZSH20Saugheber für Blinddeckel max. 20kg zu estrichbündigem Bodenkanal BK
50.55 CHF / Stück* -
BKZSH30Saugheber für Blinddeckel max. 30kg zu estrichbündigem Bodenkanal BK
204.00 CHF / Stück*
-
BKZBSA7011
Belagstoßabdeckung aus PVC zu Bodenkanal BK L=2, 4m eisengrau
5.50 CHF / meter*
-
BKSAB00
Anschlussdose ohne Stanzung zum seitlichen Anbau an estrichbündige Bodenkanäle
188.50 CHF / Stück* -
BKSAE04Anschlussdose gestanzt E04 147x247mm zum Anbau an estrichbündige Bodenkanäle
191.50 CHF / Stück* -
BKSAE09Anschlussdose gestanzt E09 200x253mm zum Anbau an estrichbündige Bodenkanäle
194.00 CHF / Stück* -
BKSAQ06Anschlussdose gestanzt Q06 200x200mm zum Anbau an estrichbündige Bodenkanäle
192.00 CHF / Stück* -
BKSAQ08Anschlussdose gestanzt Q08 294x294mm zum Anbau an estrichbündige Bodenkanäle
194.00 CHF / Stück* -
BKSAQ12Anschlussdose gestanzt Q12 244x244mm zum Anbau an estrichbündige Bodenkanäle
194.00 CHF / Stück* -
BKSAR06Anschlussdose gestanzt R06 rund 215mm zum Anbau an estrichbündige Bodenkanäle
201.00 CHF / Stück* -
BKSAR10Anschlussdose gestanzt R10 rund 275mm zum Anbau an estrichbündige Bodenkanäle
194.00 CHF / Stück* -
BKSAR12Anschlussdose gestanzt R12 rund 306mm zum Anbau an estrichbündige Bodenkanäle
194.00 CHF / Stück*
-
GTBKL3FLFGeräteträger für FLF 3x Größe I zu estrichbündigem Kanalsystem BK
35.80 CHF / Stück*
Technische Merkmale
Abmessungen
-
Breite500 mm
-
Länge2400 mm
-
Lichter innerer Querschnitt37750 - 37750 mm²
-
Mindestestrichhöhe90 mm
-
Nivellierbereich90 - 130 mm
-
Anzahl der Einbaueinheiten3
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)156
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)3 kN
-
Vertikale Last auf kleine Oberfläche2 kN
Anleitung
-
BodenpflegeTrocken
Ausstattung
-
Kammeranzahl1 - 1
-
Mit TrennwandNein
Installation, Montage
-
MontageöffnungOhne
Werkstoff
-
WerkstoffStahl
-
Werkstoff Seitenwand BodenStahl
-
OberflächeVerzinkt
Abdeckung, Tür
-
Werkstoff DeckelStahl
-
Oberfläche DeckelVerzinkt
-
Abdeckung MontageöffnungNein
-
Deckelbefestigung rastendNein
Funktionen
-
Entkopplungsmöglichkeit Unterteil vom BaukörperJa
-
Mit BodenwanneJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BKWD500090
-

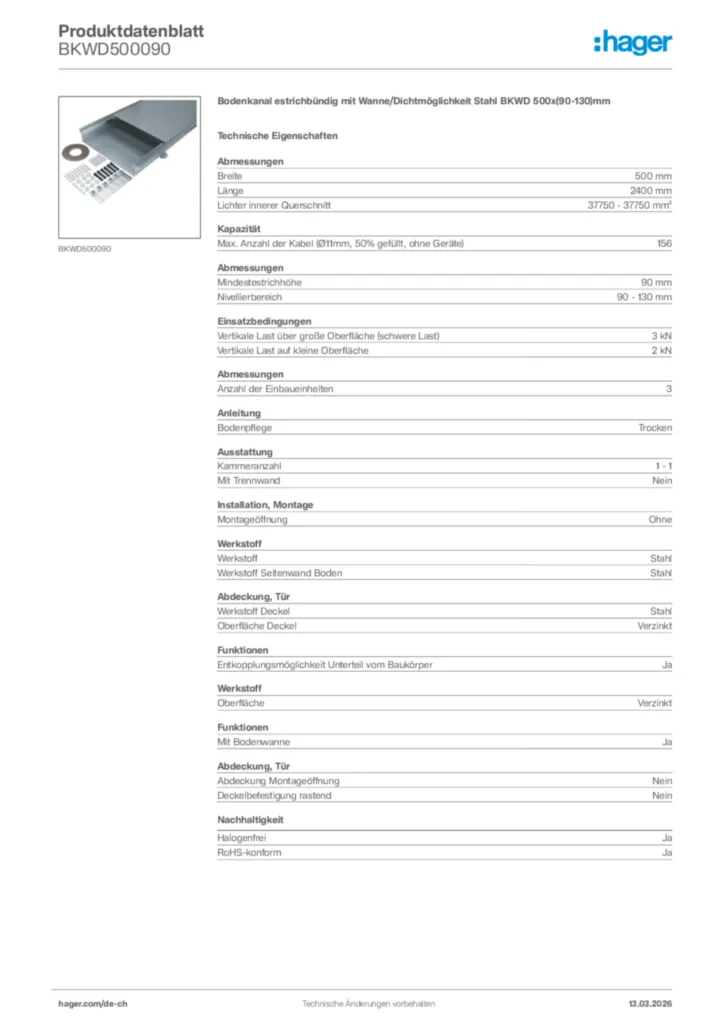

Product datasheet
Hager Produktdatenblatt BKWD500090
Bodenkanal estrichbündig mit Wanne/Dichtmöglichkeit Stahl BKWD 500x(90-130)mm
PDF -
Bedienungsanleitung
Montageanleitung für BKFD150045, BKWD150040 - Bodenkanal estrichbündig, Eckstücke (Stand: 11.2016)
Bedienungsanleitung International 2020-01-01
PDF287,64 kB
Montageanleitung für BKFxx, BKSA, BKWxx, UDBxx, UDHxx, UDS3 - Bodenkanal, Zubehör, Bodendose (DE-EN-FR-PL, Stand: 09.2017)
Bedienungsanleitung en-GB, fr-FR, de-DE, pl-PL 2017-09-29
PDF2,29 MB -
Technischer Anhang (Einzelprodukt)
Technischer Anhang (Einzelprodukt) fr-FR 2023-06-16
PDF2,59 MB -
DXF Dateien
DXF Dateien International 2023-01-12
DXF877,07 kB -
STEP Dateien
STEP Dateien International 2023-01-12
STP1,01 MB -
Produkt Zeichnung
Product drawing
Produkt Zeichnung International 2022-12-07
PDF36,07 kB -
Konformitätserklärung
CE-Konformitätserklärung für BKFxx, BKFDxx, BKWxx, BKWDxx - Leitungsführungssysteme Unterflur (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF43,52 kB
EU-Konformitätserklärung BKF_BKFD_BKW_BKWD
Konformitätserklärung International 2017-11-20
PDF235,17 kB
