Bodenkanal estrichbündig mit Wanne aus Stahlblech BKW 500x(90-130)mm BKW500090
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör 8 Produkte verfügbar -
Bodenbelagsstosskante für Bodenkanal estrichbündig 2 Produkte verfügbar -
Trennwand für Boden-/Aufbodenkanal 6 Produkte verfügbar -
Bodenbelagsstossabdeckung für Bodenkanal estrichbündig 1 Produkte verfügbar -
Erdanschluss 1 Produkte verfügbar
Optionales Zubehör
-
BKZM203
Moosgummistreifen zur Dehnungsdruckaufnahme selbstklebend auf Seitenprofil zu BK
9.55 CHF / Stück* -
BKZVS90Verbinder als Set für 90°-Abzweig aus Stahl zu estrichbündigem Bodenkanal BK
15.45 CHF / Stück* -
BKZKV180Kanalverbinder gerade aus Stahl zu estrichbündigem Bodenkanal BK
5.40 CHF / Stück* -
BKZKV090Kanalverbinder als 90°-Winkel aus Stahl zu estrichbündigem Bodenkanal BK
5.80 CHF / Stück* -
BKZN030Nivellierschelle für Nivellierstifte zu BK ab Kanalhöhe inklusive Dämmlager 45mm
7.30 CHF / Stück* -
BKZN050Nivellierschelle für Nivellierstifte zu BK ab Kanalhöhe inklusive Dämmlager 65mm
7.90 CHF / Stück* -
BKZSH20Saugheber für Blinddeckel max. 20kg zu estrichbündigem Bodenkanal BK
51.60 CHF / Stück* -
BKZSH30Saugheber für Blinddeckel max. 30kg zu estrichbündigem Bodenkanal BK
208.00 CHF / Stück*
-
BKTWK91
Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 105mm
7.20 CHF / meter* -
BKTWK76Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 90mm
6.25 CHF / meter* -
BKTWK61Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 75mm
5.60 CHF / meter* -
BKTWK46Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 60mm
5.95 CHF / meter* -
BKTWK31Trennwand für elctraplan.BK und AK h=33mm, l=2m
4.20 CHF / meter* -
BKTWK16Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 30mm
3.15 CHF / meter*
-
BKZBSA7011
Belagstoßabdeckung aus PVC zu Bodenkanal BK L=2, 4m eisengrau
5.60 CHF / meter*
Technische Merkmale
Abmessungen
-
Breite500 mm
-
Länge2400 mm
-
Lichter innerer Querschnitt37750 - 37750 mm²
-
Mindestestrichhöhe90 mm
-
Nivellierbereich90 - 130 mm
-
Anzahl der Einbaueinheiten3
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)156
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)3 kN
-
Vertikale Last auf kleine Oberfläche2 kN
Anleitung
-
BodenpflegeTrocken
Ausstattung
-
Kammeranzahl1 - 1
-
Montageart TrennwandSchraubbefestigung
-
Mit TrennwandNein
Installation, Montage
-
MontageöffnungOhne
Werkstoff
-
WerkstoffStahl
-
Werkstoff Seitenwand BodenStahl
-
OberflächeVerzinkt
Abdeckung, Tür
-
Werkstoff DeckelStahl
-
Oberfläche DeckelVerzinkt
-
Abdeckung MontageöffnungNein
-
Deckelbefestigung rastendNein
Funktionen
-
Entkopplungsmöglichkeit Unterteil vom BaukörperJa
-
Mit BodenwanneJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BKW500090
-

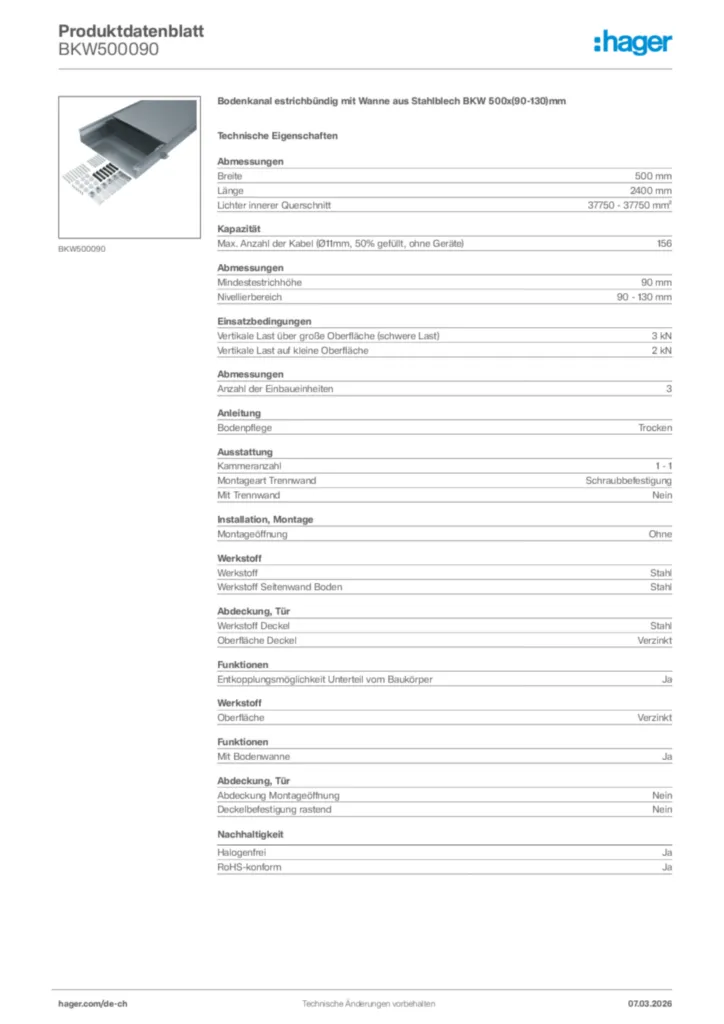

Product datasheet
Hager Produktdatenblatt BKW500090
Bodenkanal estrichbündig mit Wanne aus Stahlblech BKW 500x(90-130)mm
PDF -
Bedienungsanleitung
Montageanleitung für BKFxx, BKSA, BKWxx, UDBxx, UDHxx, UDS3 - Bodenkanal, Zubehör, Bodendose (DE-EN-FR-PL, Stand: 09.2017)
Bedienungsanleitung en-GB, fr-FR, de-DE, pl-PL 2017-09-29
PDF2,29 MB -
Technischer Anhang (Einzelprodukt)
Technischer Anhang (Einzelprodukt) fr-FR 2023-06-16
PDF2,59 MB -
Konformitätserklärung
CE-Konformitätserklärung für BKFxx, BKFDxx, BKWxx, BKWDxx - Leitungsführungssysteme Unterflur (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF43,52 kB
EU-Konformitätserklärung BKF_BKFD_BKW_BKWD
Konformitätserklärung International 2017-11-20
PDF235,17 kB
Mehr Downloads
