Bodenkanal tehalit BKG Unterteil geschlossen 300×60×2000mm BKG300601
EAN-Nr.
4012740980746
VPE
2 meter
Rabattgruppe
V1
Preis*
223.00 CHF
/ meter
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Vervollständigen Sie Ihr System
-
BKG300606Endstück aus Stahl für Bodenkanal BKB/BKG 300x60
61.40 CHF / Stück*
-
BKGDFLFGR1Isolierhaube für 1-fach 45x45 und 1-fach FLF Gr.I
5.35 CHF / Stück* -
BKGDFLFGR2Isolierhaube für 1-fach FLF Gr.II
5.75 CHF / Stück* -
BKGDFLFGR2QIsolierhaube für 2-fach 45x45 und 1-fach FLF Gr.II quer
6.60 CHF / Stück*

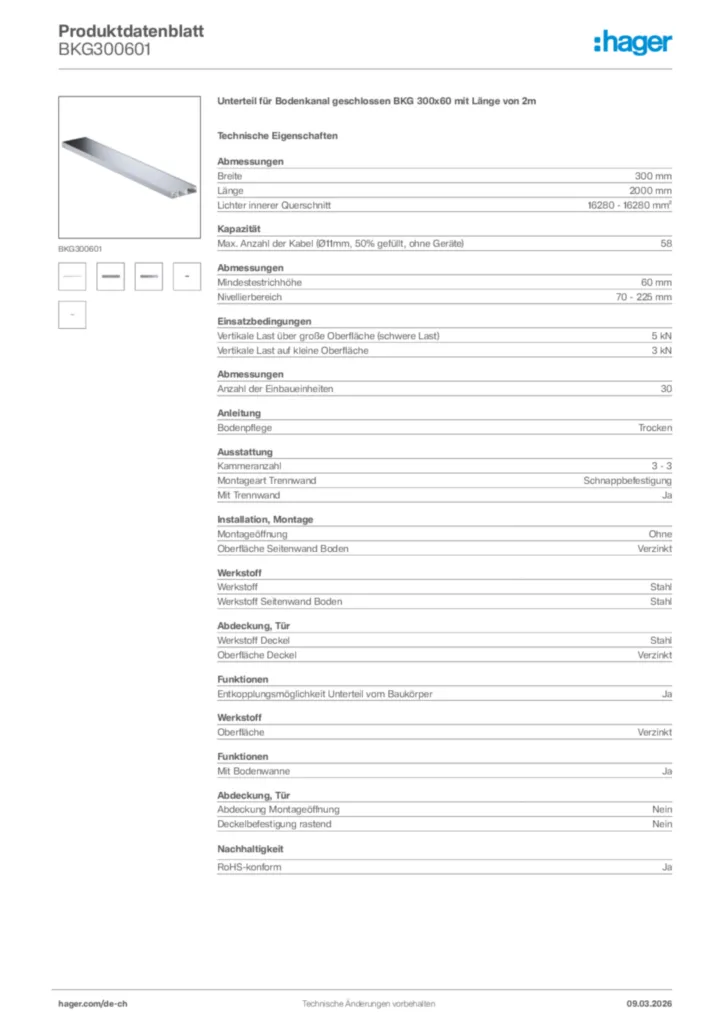

Technische Merkmale
Abmessungen
-
Breite300 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt16280 - 16280 mm²
-
Mindestestrichhöhe60 mm
-
Nivellierbereich70 - 225 mm
-
Anzahl der Einbaueinheiten30
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)58
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)5 kN
-
Vertikale Last auf kleine Oberfläche3 kN
Anleitung
-
BodenpflegeTrocken
Ausstattung
-
Kammeranzahl3 - 3
-
Montageart TrennwandSchnappbefestigung
-
Mit TrennwandJa
Installation, Montage
-
MontageöffnungOhne
-
Oberfläche Seitenwand BodenVerzinkt
Werkstoff
-
WerkstoffStahl
-
Werkstoff Seitenwand BodenStahl
-
OberflächeVerzinkt
Abdeckung, Tür
-
Werkstoff DeckelStahl
-
Oberfläche DeckelVerzinkt
-
Abdeckung MontageöffnungNein
-
Deckelbefestigung rastendNein
Funktionen
-
Entkopplungsmöglichkeit Unterteil vom BaukörperJa
-
Mit BodenwanneJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BKG300601
-
Montageanleitung
Montageanleitung de-CH, fr-CH, en-GB 2019-03-01
PDF37,40 MB -
Broschüre
Broschüre Bodenkanäle tehalit.BKG und BKB
Führend im Boden
PDF5,56 MB -
Technischer Anhang (Einzelprodukt)
Floor installations systems, Impact noise properties
Technischer Anhang (Einzelprodukt) en-GB 2024-10-07
PDF578,05 kB
Trittschallverhalten Unterflursysteme
Technischer Anhang (Einzelprodukt) de-DE 2024-09-09
PDF596,49 kB -
DXF Dateien
DXF Dateien International 2023-09-26
DXF45,95 kB -
STEP Dateien
STEP Dateien International 2023-09-26
STP1,07 MB
STEP Dateien International 2023-09-26
STP1,28 MB -
Produkt Zeichnung
Product Drawing International 2023-09-26
PDF31,00 kB -
Handbuch
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN_HANDBOOK
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN__2024-04__HANDBOOK
PDF99,70 MB
Basiswissen-Bodeninstallationssysteme_DE_Handbuch
Handbuch Bodeninstallationssysteme (DE, 2022-06)
PDF99,71 MB -
Produktlizenz
S+ Bewilligung 20.0844 BKG-Bodenkanal (DE, gültig bis 06.11.2023)
Produktlizenz de-DE 2020-12-07
PDF1,11 MB -
Konformitätserklärung
CE-Konformitätserklärung für BKGxx - Leitungsführungssysteme Unterflur (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF41,07 kB
Konformitätserklärung International 2023-09-20
PDF272,71 kB
Mehr Downloads
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
