Brandschutzschalter Hager AFDD+FI/LS-Schalter, 1P+N 10kA C25A 30mA Typ A ARF575D

EAN-Nr.
3250611034711
E-nr.
806 151 284
VPE
1 Stück

You have to log in with your myHager profile to see prices and to order.

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.

Brandschutzschalter Hager AFDD+FI/LS-Schalter, 1P+N 10kA C25A 30mA Typ A

ARF575D

  • Zubehör
  • Technische Merkmale
  • Dokumentationen
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
  • Unter­span­nungs­aus­löser 1 Produkte verfügbar
  • Arbeitsstromaus­löser 2 Produkte verfügbar
  • Verrie­ge­lungs­funk­ti­onen 1 Produkte verfügbar
  • Hilfs­schal­ter­block 2 Produkte verfügbar
  • Modu­lare Phasen­schiene 3 Produkte verfügbar

Optionales Zubehör

  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
  • Unter­span­nungs­aus­löser
  • Arbeitsstromaus­löser
  • Verrie­ge­lungs­funk­ti­onen
  • Hilfs­schal­ter­block
  • Modu­lare Phasen­schiene
  • LZ060

    Distanzstück für Wärmeentlastung
     1.45 CHF  / Stück*
  • MZ206

    Unterspannungsauslöser für MCB RCBO < 125A 230V AC
     56.80 CHF  / Stück*
  • MZ204

    Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
     59.90 CHF  / Stück*
  • MZ203

    Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
     56.80 CHF  / Stück*
  • MZN176

    Plombierdraht zum Plombieren der Modulargeräte
     18.40 CHF  / 10 Stück*
  • MZ202

    Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
     26.25 CHF  / Stück*
  • MZ201

    Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
     22.65 CHF  / Stück*
  • KDN263AZ

    Phasenschiene 2P Gabelanschluss 10 mm² für ARFxxxD 12 Module
     21.20 CHF  / Stück*
  • KDN263AZS

    Phasenschiene 2P Gabelanschluss 10 mm² für ARFxxxD mit Hilfsschalter 10 Module
     21.20 CHF  / Stück*
  • KDN463BZ

    Phasenschiene 3P+N Gabelanschluss 10 mm² für ARFxxxD 24 Module
     45.85 CHF  / Stück*

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    25 A
  • Nenn­strom bei -25°C
    31,88 A
  • Nenn­strom bei -20°C
    31,28 A
  • Nenn­strom bei -15°C
    30,68 A
  • Nenn­strom bei -10°C
    30,15 A
  • Nenn­strom bei -5°C
    29,47 A
  • Nenn­strom bei 0°C
    28,86 A
  • Nenn­strom bei 5°C
    28,26 A
  • Nenn­strom bei 10°C
    27,66 A
  • Nenn­strom bei 15°C
    27,05 A
  • Nenn­strom bei 20°C
    26,45 A
  • Nenn­strom bei 25°C
    25,84 A
  • Nenn­strom bei 30°C
    25 A
  • Nenn­strom bei 35°C
    24,64 A
  • Nenn­strom bei 40°C
    24,03 A
  • Nenn­strom bei 45°C
    23,43 A
  • Nenn­strom bei 50°C
    22,98 A
  • Nenn­strom bei 55°C
    22,22 A
  • Nenn­strom bei 60°C
    21,62 A
  • Nenn­strom bei 65°C
    21,01 A
  • Nenn­strom bei 70°C
    20,41 A
  • Ausschalt­ver­mögen Icn bei 230 V AC nach IEC61009-1
    10 kA
  • Schliess- und Abschalt­ver­mögen Idm
    10 kA
  • Bemes­sungs­feh­ler­strom Idn
    30 mA
Archi­tektur
  • Auslö­se­cha­rak­te­ristik
    C
  • Polart
    1P+N
Elek­tri­sche Haupt­at­tri­bute
  • Ausschalt­ver­mögen Icn AC nach IEC60898-1
    10 kA
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment Obere Klemme
    2 - 2 Nm
  • Nomi­nales Dreh­mo­ment Untere Klemme
    2 - 2 Nm
  • Nomi­nales Dreh­mo­ment
    2,10 - 2,10 Nm
  • Typ untere Anschluss­klemme für modu­lare Geräte
    Schrau­b­an­schluss
  • Typ obere Anschluss­klemme für modu­lare Geräte
    Schrau­b­an­schluss
Sicher­heit
  • Typ des Fehler­strom­schutzes
    A
Span­nung
  • Isola­ti­onss­pan­nung Ui
    500 V
  • Stoss­s­pan­nungs­fes­tig­keit
    4000 V
  • Bemes­sungs­be­triebss­pan­nung Ue
    230 - 230 V
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    7,95 W
Einsatz­be­din­gungen
  • Ener­gie­be­gren­zungs­klasse I²t
    3
  • Betrieb­stem­pe­ratur
    -25 - 40 °C
  • Lager-/Trans­port­tem­pe­ratur
    -25 - 70 °C
Belast­bar­keit
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
    4000
  • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
    2000
Kapa­zität
  • Anzahl Module
    3
Abmes­sungen
  • Höhe
    83 mm
  • Breite
    53,20 mm
  • Tiefe
    70 mm
Frequenz
  • Frequenz
    50 - 50 Hz

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild ARF575D | Hager Schweiz

    Produktbild ARF575D

  • Product datasheet

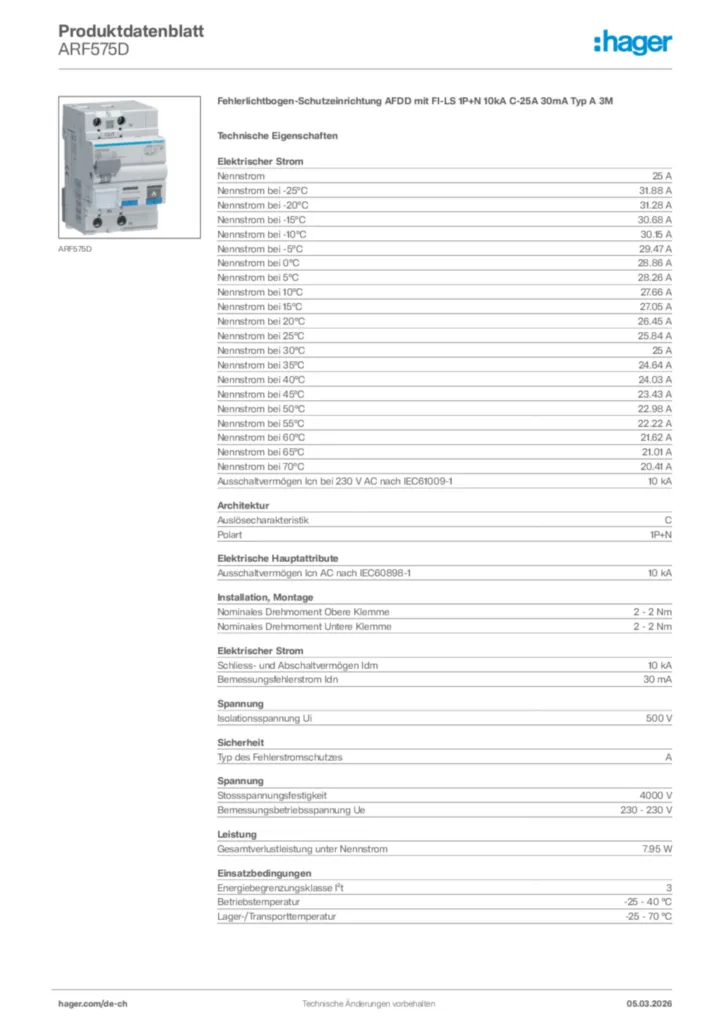

    Bild Hager Produktdatenblatt ARF575D | Hager Schweiz

    Hager Produktdatenblatt ARF575D

    Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 10kA C-25A 30mA Typ A 3M

    PDF

  • Montageanleitung

    Bild Montageanleitung en-GB, fi-FI, de-DE, nl-NL 2023-05-30 | Hager Schweiz

    Montageanleitung en-GB, fi-FI, de-DE, nl-NL 2023-05-30

    PDF
    886,86 kB

  • Technischer Anhang (Einzelprodukt)

    Bild Verlustleistungsdatenblatt | Hager Schweiz

    Verlustleistungsdatenblatt

    Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

    PDF
    847,80 kB

  • Konformitätserklärung

    Bild Declaration | Hager Schweiz

    Declaration

    Konformitätserklärung International 2020-02-25

    PDF
    98,98 kB
