ARF556D - Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 10kA C-6A 30mA Typ A 3M
ARF556D - Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 10kA C-6A 30mA Typ A 3M

Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 10kA C-6A 30mA Typ A 3M ARF556D

EAN-Nr.
3250611034667
E-nr.
806 146 284
VPE
1 Stück
Rabattgruppe
A2
Preis*
CHF 341.00
/ Stück *

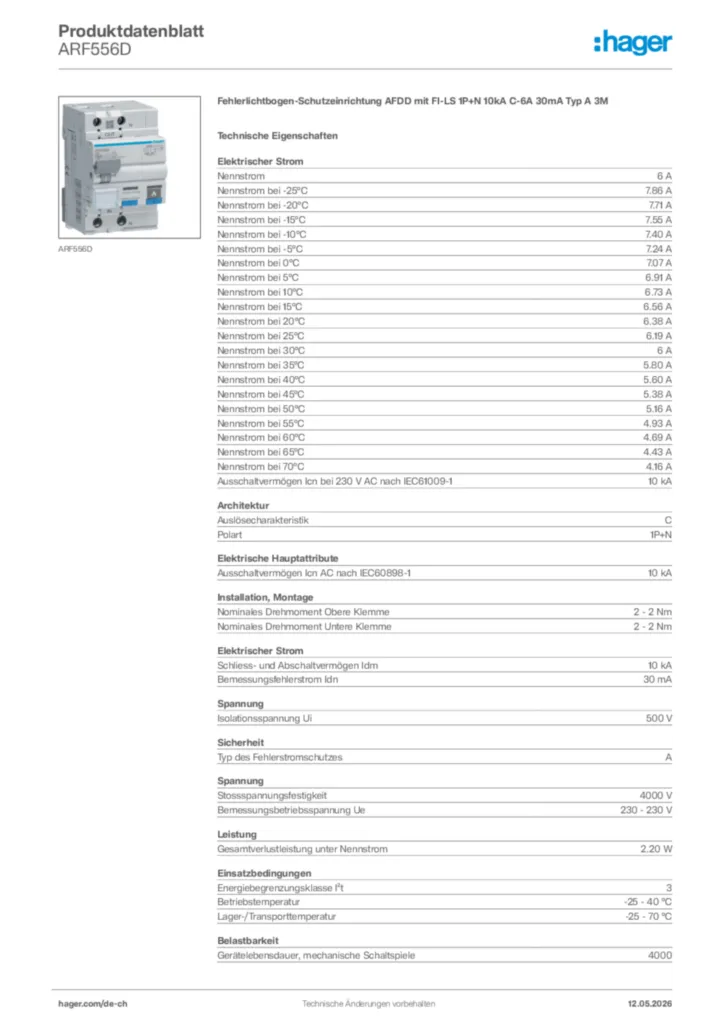

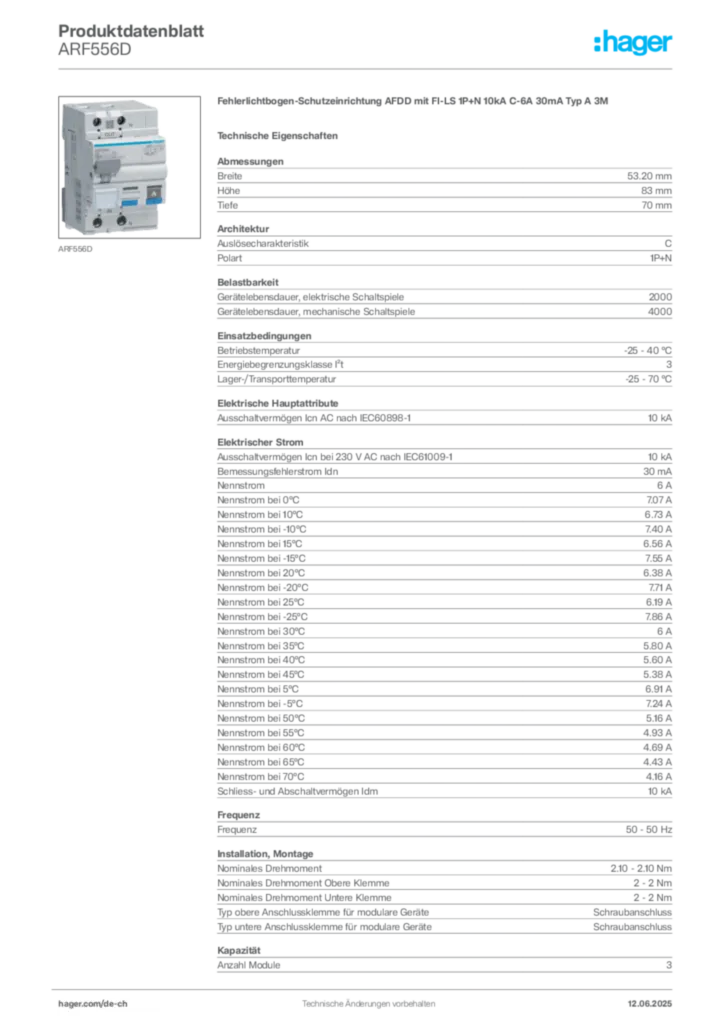

Technische Merkmale

Archi­tektur
  • Neutral­lei­ter­po­si­tion
    rechts
  • Anzahl der abge­si­cherten Pole
    1
  • Polan­zahl
    2 P
  • Polart
    1P+N
  • Monta­geart
    DIN Hutschiene (REG)
  • Auslö­ser­cha­rak­te­ristik
    C
Ausfüh­rung
  • Anzahl Module
    3
Konnek­ti­vität
  • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen
  • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen
Elek­tri­sche Haupt­merk­male
  • Ausschalt­ver­mögen Icn AC nach IEC 60898-1
    10 kA
  • Bemes­sungs­be­triebss­pan­nung Ue
    230 V
  • Versor­gungs­span­nungsart
    AC
Span­nung
  • Isola­ti­ons­fes­tig­keit
    2.5 kV
  • Isola­ti­onss­pan­nung
    500 V
  • Max. Betriebss­pan­nung
    253 V
  • Stoß­span­nungs­fes­tig­keit
    4000 V
Strom
  • Bemes­sungs­feh­ler­strom
    30 mA
  • Nenn­strom
    6 A
  • Stoß­strom­fes­tig­keit (Stoß­strom­form 8/20 μs)
    250 A
  • Schließ- und Abschalt­ver­mögen
    10 kA
  • Einstel­lung des ther­mi­schen Auslö­sers in AC
    1.13 / 1.45 In
  • Magne­ti­scher Einstell­strom
    5 / 10 In
Strom / Tempe­ratur
  • Nenn­strom bei -25° C
    7.86 A
  • Nenn­strom bei -20° C
    7.71 A
  • Nenn­strom bei -15° C
    7.55 A
  • Nenn­strom bei -10° C
    7.4 A
  • Nenn­strom bei -5° C
    7.24 A
  • Nenn­strom bei 0° C
    7.07 A
  • Nenn­strom bei 5° C
    6.91 A
  • Nenn­strom bei 10° C
    6.73 A
  • Nenn­strom bei 15° C
    6.56 A
  • Nenn­strom bei 20° C
    6.38 A
  • Nenn­strom bei 25° C
    6.19 A
  • Nenn­strom bei 30° C
    6 A
  • Nenn­strom bei 35° C
    5.8 A
  • Nenn­strom bei 40° C
    5.6 A
  • Nenn­strom bei 45° C
    5.38 A
  • Nenn­strom bei 50°C
    5.16 A
  • Nenn­strom bei 55° C
    4.93 A
  • Nenn­strom bei 60°C
    4.69 A
  • Nenn­strom bei 65°C
    4.43 A
  • Nenn­strom bei 70°C
    4.16 A
Abmes­sungen
  • Tiefe instal­liertes Produkt
    70 mm
  • Höhe instal­liertes Produkt
    83 mm
  • Breite instal­liertes Produkt
    53.2 mm
Frequenz
  • Frequenz
    50 Hz
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    2.2 W
  • Verlust­leis­tung pro Pol
    1.81 W
Abschalt­zeit
  • Auslö­se­grenz­wert für Über­span­nung
    15 s / 250V AC
Ausdauer
  • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
    2000
  • Gerä­te­le­bens­dauer mecha­ni­sche Schalt­spiele
    4000
Montage
  • Typ obere Anschluss­klemme für modu­lare Geräte
    Schrau­b­an­schluss
  • Dreh­mo­ment
    2,1Nm
  • Typ untere Schie­nen­klemme für modu­lare Geräte
    Kunst­stoff
  • Typ untere Anschluss­klemme für modu­lare Geräte
    Schrau­b­an­schluss
  • Obere Demon­tier­bar­keit für modu­lare Produkte
    Nein
  • Untere Demon­tier­bar­keit für modu­lare Produkte
    Ja
  • Geeignet für Unter­putz
    Ja
Anschluss
  • Anschluss­quer­schnitt am Ausgang mit Schraube, bei flexi­blem Leiter
    1 / 16 mm²
  • Anschluss­quer­schnitt am Ausgang mit Schraube, bei massivem Leiter
    1 / 25 mm²
  • Anschluss­quer­schnitt bei starrem Leiter, vorge­schal­tete Klemmen mit Schrauben
    1 / 25 mm²
  • Anschluss­quer­schnitt des Zugangs mit Schrau­ben, bei flexi­blem Leiter
    1 / 16 mm²
  • Klem­men­stel­lung
    in Linie
  • Klem­men­stel­lung Abgang
    offen
  • Klem­men­stel­lung Eingang
    zu
Kabel
  • Länge der für die Erwär­mungs­prü­fung verwen­deten Leiter (m) gemäß Produkt­norm
    1 m
  • Leiter­quer­schnitt für die Erwär­mungs­prü­fung (mm²) nach Produkt­norm
    1 mm²
Ausstat­tung
  • Zusatz­ein­rich­tungen möglich
    Ja
  • Mit durch­sich­tigem Beschrif­tungs­träger
    Ja
Normen
  • Stan­dard­text
    EN 61009-1
  • Euro­pä­i­sche Direk­tive WEEE
    betroffen
Sicher­heit
  • Schutzart
    IP2X
  • Typ des Fehler­strom­schutzes
    A
  • REACH-­kon­form
    Nein
  • RoHS-­kon­form
    Ja
  • Halo­gen­frei
    Nein
Verwen­dung Bedin­gungen
  • Betrieb­stem­pe­ratur
    -25…40 °C
  • Grad der Verun­rei­ni­gung nach IEC 60664 / IEC 60947-2
    2
  • Ener­gie­be­gren­zungs­klasse I²t
    3
  • Höhe über N.N.
    2000 m
  • Lager-/Trans­port­tem­pe­ratur
    -25…70 °C
Tempe­ratur
  • Eichungs­tem­pe­ratur
    30 °C
  • Umge­bungs­luft­tem­pe­ratur während der Erwär­mungs­prü­fung nach Produkt­norm
    25.3 °C
  • Max. zuläs­sige Tempe­ratur an zugäng­li­chen Teilen (zum Berühren vorge­se­hen)
    46.3 °C
  • Max. zuläs­sige Tempe­ratur an zugäng­li­chen Teilen (manu­elle Bedienele­mente)
    42.9 °C
  • Max. zuläs­sige Tempe­ratur an Zugangs­teilen (bei Normal­be­trieb nicht berührt)
    57.1 °C
  • Max. zuläs­sige Tempe­ratur an den Klemmen
    51.3 °C
  • Temp.-An­stiegs­be­gren­zungen für Zugangs­teile (Umschal­ten) nach Produkt­norm
    40 K
  • Temp.-An­stiegs­be­gren­zungen für Zugangs­teile (nicht berührt) nach Produkt­norm
    60 K
  • Temp.-An­stiegs­be­gren­zungen für Zugangs­teile (berührt) nach Produkt­norm
    40 K
  • Tempe­ra­tur­an­stiegs­grenzen für Klemmen nach Produkt­norm
    65 K
  • Tempe­ra­tur­an­stieg an Zugangs­teilen bei In gemessen (manu­elle Bedienele­mente)
    2.9 K
  • Tempe­ra­tur­an­stieg gemessen an Zugangs­teilen bei In (nicht im Normal­be­trieb)
    17.1 K
  • Tempe­ra­tur­an­stieg gemessen an Zugangs­teilen bei In (zum Berühren vorge­se­hen)
    6.3 K
  • Tempe­ra­tur­an­stieg gemessen an den Klemmen bei In
    11.3 K
