    • ARF516D
    EAN-Nr.
    3250611034629
    E-nr.
    806 049 284
    VPE
    1 St.

    Brandschutzschalter Hager AFDD+FI/LS-Schalter, 1P+N 10kA B16A 30mA Typ A ARF516D

    Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.

    catalog.lists.product_addition.login_popup.title

    catalog.lists.product_addition.login_popup.descriptive_text

    catalog.lists.product_addition.login_popup.account_creation_button catalog.lists.product_addition.login_popup.login_button

    catalog.transfer_popup.title

    catalog.product_page.tranfer_popup.descriptive_text

    Brandschutzschalter Hager AFDD+FI/LS-Schalter, 1P+N 10kA B16A 30mA Typ A

    ARF516D

    • Zubehör
    • Technische Merkmale
    • catalog.pageproduct.title_sustainability.h2
    • Dokumentationen

    product.page.accessories.title

    product.page.accessories.associated-products

    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 product.page.accessories.products-available
    • Unter­span­nungs­aus­löser 1 product.page.accessories.products-available
    • Arbeitsstromaus­löser 2 product.page.accessories.products-available
    • Verrie­ge­lungs­funk­ti­onen 1 product.page.accessories.products-available
    • Hilfs­schal­ter­block 2 product.page.accessories.products-available
    • Modu­lare Phasen­schiene 3 product.page.accessories.products-available

    product.page.accessories.title-modal

    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Unter­span­nungs­aus­löser
    • Arbeitsstromaus­löser
    • Verrie­ge­lungs­funk­ti­onen
    • Hilfs­schal­ter­block
    • Modu­lare Phasen­schiene
    • LZ060

      Distanzstück für Wärmeentlastung
      CHF 1.55  / St.*
    • MZ206

      Unterspannungsauslöser für MCB RCBO < 125A 230V AC
      CHF 61.10  / St.*
    • MZ204

      Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
      CHF 64.50  / St.*
    • MZ203

      Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
      CHF 61.10  / St.*
    • MZN176

      Plombierdraht zum Plombieren der Modulargeräte
      CHF 19.75  / 10 St.*
    • MZ202

      Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
      CHF 28.15  / St.*
    • MZ201

      Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
      CHF 24.30  / St.*
    • KDN263AZ

      Phasenschiene 2P Gabelanschluss 10 mm² für ARFxxxD 12 Module
      CHF 22.75  / St.*
    • KDN263AZS

      Phasenschiene 2P Gabelanschluss 10 mm² für ARFxxxD mit Hilfsschalter 10 Module
      CHF 22.75  / St.*
    • KDN463BZ

      Phasenschiene 3P+N Gabelanschluss 10 mm² für ARFxxxD 24 Module
      CHF 49.15  / St.*

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      16 A
    • Nenn­strom bei -25°C
      20,03 A
    • Nenn­strom bei -20°C
      19,66 A
    • Nenn­strom bei -15°C
      19,3 A
    • Nenn­strom bei -10°C
      18,93 A
    • Nenn­strom bei -5°C
      18,56 A
    • Nenn­strom bei 0°C
      18,2 A
    • Nenn­strom bei 5°C
      17,83 A
    • Nenn­strom bei 10°C
      17,47 A
    • Nenn­strom bei 15°C
      17,1 A
    • Nenn­strom bei 20°C
      16,73 A
    • Nenn­strom bei 25°C
      16,37 A
    • Nenn­strom bei 30°C
      16 A
    • Nenn­strom bei 35°C
      15,58 A
    • Nenn­strom bei 40°C
      15,16 A
    • Nenn­strom bei 45°C
      14,73 A
    • Nenn­strom bei 50°C
      14,31 A
    • Nenn­strom bei 55°C
      13,89 A
    • Nenn­strom bei 60°C
      13,47 A
    • Nenn­strom bei 65°C
      13,04 A
    • Nenn­strom bei 70°C
      12,62 A
    • Ausschalt­ver­mögen Icn bei 230 V AC nach IEC61009-1
      10 kA
    • Schliess- und Abschalt­ver­mögen Idm
      10 kA
    • Bemes­sungs­feh­ler­strom Idn
      30 mA
    Archi­tektur
    • Auslö­se­cha­rak­te­ristik
      B
    • Polart
      1P+N
    Elek­tri­sche Haupt­at­tri­bute
    • Ausschalt­ver­mögen Icn AC nach IEC60898-1
      10 kA
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment Obere Klemme
      2 - 2 Nm
    • Nomi­nales Dreh­mo­ment Untere Klemme
      2 - 2 Nm
    • Nomi­nales Dreh­mo­ment
      2,10 - 2,10 Nm
    • Typ untere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • Typ obere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    Sicher­heit
    • Typ des Fehler­strom­schutzes
      A
    Span­nung
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Stoss­s­pan­nungs­fes­tig­keit
      4000 V
    • Bemes­sungs­be­triebss­pan­nung Ue
      230 - 230 V
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      5,76 W
    Einsatz­be­din­gungen
    • Ener­gie­be­gren­zungs­klasse I²t
      3
    • Betrieb­stem­pe­ratur
      -25 - 40 °C
    • Lager-/Trans­port­tem­pe­ratur
      -25 - 70 °C
    Belast­bar­keit
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
      4000
    • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
      2000
    Kapa­zität
    • Anzahl Module
      3
    Abmes­sungen
    • Höhe
      83 mm
    • Breite
      53,20 mm
    • Tiefe
      70 mm
    Anschluss
    • Anschluss­quer­schnitt des Ausgangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 16 mm²
    • Anschluss­quer­schnitt des Ausgangs mit Schrau­ben, bei massivem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 16 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
      1 - 25 mm²
    Frequenz
    • Frequenz
      50 - 50 Hz

    catalog.pageproduct.title_sustainability.h2

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    catalog.pageproduct.sustainability_block.downloads_h3

    REACH declaration ARF516D
    PDF
    RoHS Report ARF516D
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild ARF516D | Hager Schweiz

      Produktbild ARF516D

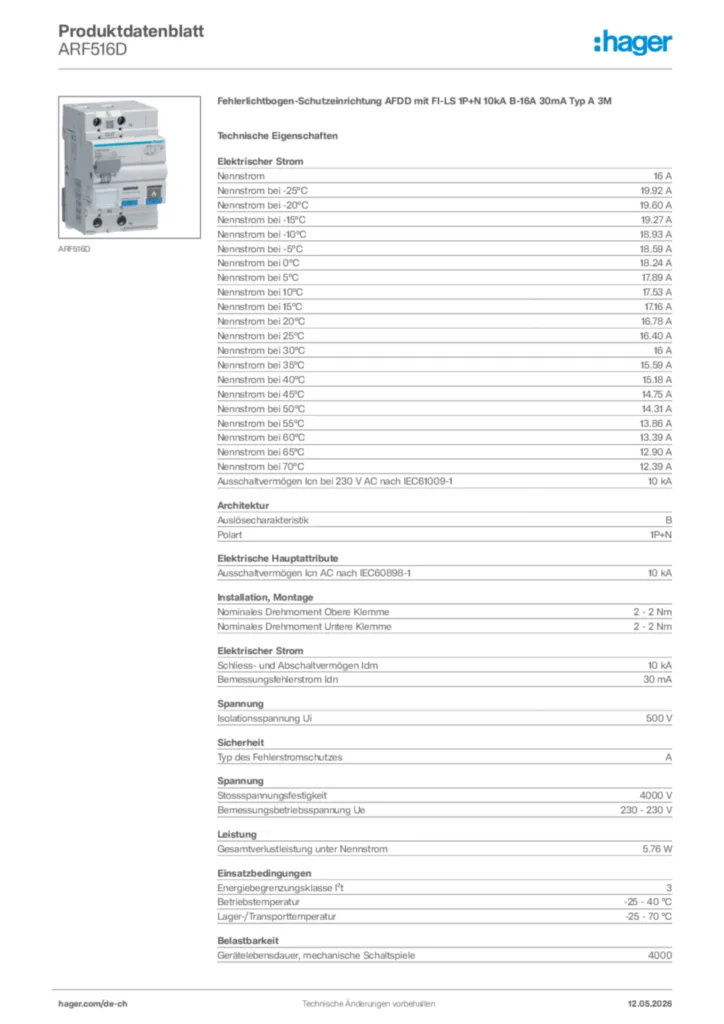

    • GeneratedProductDatasheet

      Bild Hager Produktdatenblatt ARF516D | Hager Schweiz

      Hager Produktdatenblatt ARF516D

      Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 10kA B-16A 30mA Typ A 3M

      PDF

    • Bedienungs- & Montageanleitungen

      Bild Montageanleitung en-GB, fi-FI, de-DE, nl-NL 2023-05-30 | Hager Schweiz

      Montageanleitung en-GB, fi-FI, de-DE, nl-NL 2023-05-30

      PDF
      886,86 kB

    • Normen & Umweltinformationen

      Bild Declaration | Hager Schweiz

      Declaration

      Konformitätserklärung International 2020-02-25

      PDF
      98,98 kB
      Bild Konformitätserklärung en-US 2026-07-15 | Hager Schweiz

      Konformitätserklärung en-US 2026-07-15

      PDF
      272,74 kB
    Mehr Downloads
