FI/LS-Schalter Hager RCBO QC 3P+N 230V Char.B 16A 0.03A Typ A 6kA 4TE ADZ316QC
EAN-Nr.
3250611017998
E-nr.
805 079 164
VPE
1 Stück
Rabattgruppe
A2
Preis*
274.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Architektur
-
Polart3x 1P+N
-
AuslösecharakteristikB
Spannung
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Isolationsfestigkeit2 kV
-
Stossspannungsfestigkeit4000 V
Frequenz
-
Frequenz50 - 50 Hz
Elektrischer Strom
-
Nennstrom16 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC60898-16 kA
-
Nennstrom bei -25°C21,10 A
-
Nennstrom bei -20°C20,70 A
-
Nennstrom bei -15°C20,30 A
-
Nennstrom bei -10°C19,90 A
-
Nennstrom bei -5°C19,40 A
-
Nennstrom bei 0°C19 A
-
Nennstrom bei 5°C18,50 A
-
Nennstrom bei 10°C18 A
-
Nennstrom bei 15°C17,50 A
-
Nennstrom bei 20°C17 A
-
Nennstrom bei 25°C16,50 A
-
Nennstrom bei 30°C16 A
-
Nennstrom bei 35°C15,70 A
-
Nennstrom bei 40°C15,50 A
-
Nennstrom bei 45°C15,20 A
-
Nennstrom bei 50°C15 A
-
Nennstrom bei 55°C14,70 A
-
Nennstrom bei 60°C14,40 A
-
Nennstrom bei 65°C14,10 A
-
Nennstrom bei 70°C13,90 A
-
Bemessungsfehlerstrom Idn30 mA
-
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-16 kA
Elektrische Hauptattribute
-
Ausschaltvermögen Icn AC nach IEC60898-16 kA
Installation, Montage
-
Nominales Drehmoment Untere Klemme2 - 2 Nm
-
Nominales Drehmoment2 - 2 Nm
Sicherheit
-
Typ des FehlerstromschutzesA
Leistung
-
Gesamtverlustleistung unter Nennstrom10,90 W
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele2000
-
Gerätelebensdauer, mechanische Schaltspiele2000
Anschluss
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 4 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 4 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
-
Lager-/Transporttemperatur-25 - 80 °C
-
Grad der Verunreinigung nach IEC60664 / IEC60947-22
-
Energiebegrenzungsklasse I²t3
Kapazität
-
Anzahl Module4
Abmessungen
-
Höhe86 mm
-
Breite71 mm
-
Tiefe70 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

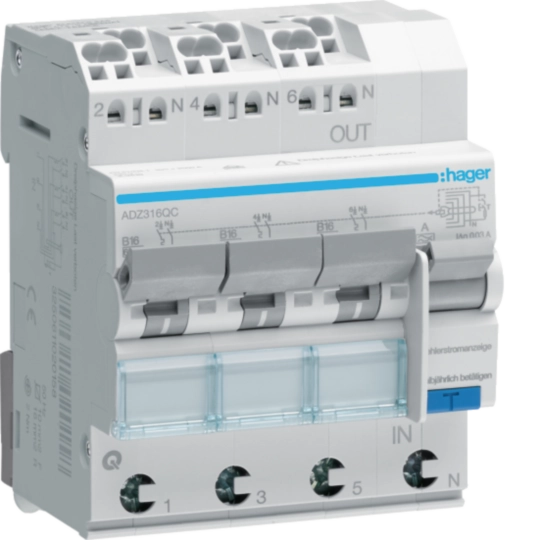

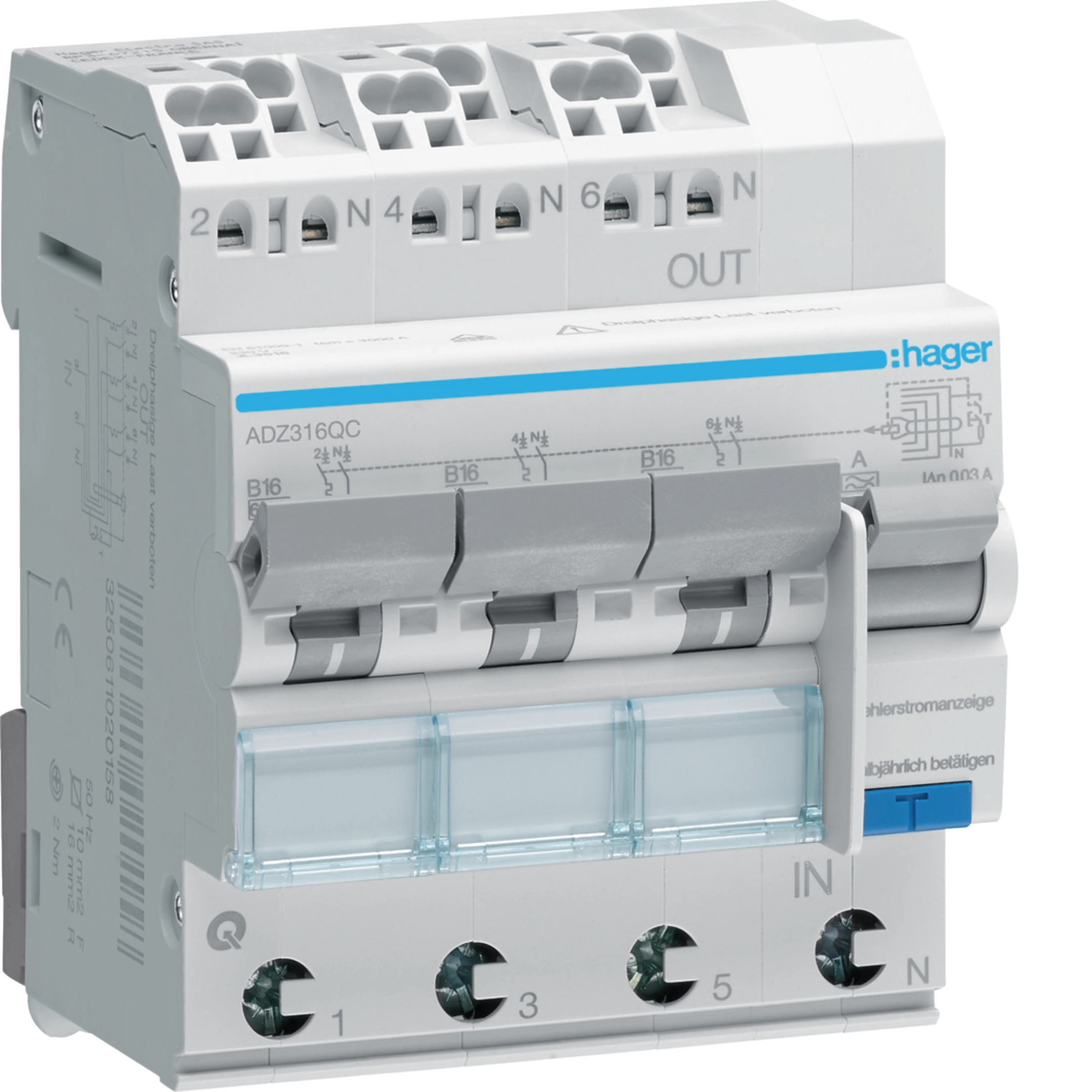

Produktbild ADZ316QC
-
Montageanleitung
Montageanleitung de-DE, fr-FR, it-IT, en-GB 2023-10-02
PDF1,28 MB
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2014-11-20
PDF1,29 MB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB 2024-06-19
PDF316,98 kB
