Svodič přepětí T2 pro fotovoltaické apl. 1170V DC, In 15 kA (8/20), 2+PE SPV340
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Příslušenství / náhradní díly pro napájecí systémy s přepěťovou ochranou 1 dostupné produkty
Technické vlastnosti
Kapacita
-
Počet modulů3
Napětí
-
Úroveň napěťové ochrany Up podle IEC 61643-13,70 kV
-
Úroveň Up napětí Up L-N/PEN IEC 61643-113 700 V
-
Typ napájecího napětíDC
-
Kategorie přepětí podle IEC 60947-13
Elektrický proud
-
Max. výstupní proud (Imax)40 kA
-
Max. vybíjecí proud (Imax) N-PE40 kA
-
Jmenovitý vybíjecí proud In15 kA
Rozměry
-
Výška89,80 mm
-
Šířka53,40 mm
-
Hloubka56,1 mm
-
Délka odizolování16 mm
Bezpečnost
-
Stupeň krytí IPIP20
-
Způsob ochranyL-PE
Podmínky použití
-
Provozní teplota-40 - 80 °C
-
Ochrana před vzdušnou vlhkostí5 - 95%
-
Skladovací/přepravní teplota-40 - 80 °C
-
Stupeň znečištění podle IEC 60664/IEC 60947-22
-
Max. nadmořská výška2 000 m
Materiál
-
Barva produktuSvětle šedá
-
Kód RAL7035
-
MateriálPolyamid (PA), Polyester
Konfigurace sítě
-
Typ sítěDC
-
Síť TNNe
-
Síť TN-CNe
-
Síť DCAno
-
Síť ITNe
-
Síť TTNe
-
Síť TN-C-SAno
-
Síť TN-SNe
Vybavení
-
Se vzdáleným signalizačním kontaktemNe
-
Jmenovitý zatěžovací proud IL80 A
Připojení
-
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče1,5 - 25 mm²
-
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče1,5 - 35 mm²
-
Průřez flexibilního vodiče1.5 - 25 mm²
-
Průřez plného vodiče1.5 - 35 mm²
-
Typ konektoru/zástrčkyŠroubová svorka
-
Počet přípojek1
Normy
-
Třída požadavků IEC 61643T2
Frekvence
-
Frekvence50 - 60 Hz
Instalace, montáž
-
Jmenovitý utahovací moment3 - 4,5 Nm
-
Montážní/připojovací polohaHorizontální
-
Vhodné pro vnitřní použitíAno
Architektura
-
Typ pólu2P
Konfigurace
-
S integrovanou ochrannou pojistkouNe
Konektivita
-
Druh montážeLišta DIN
-
Typ připojeníŠroubovací přípojka
Ovládací prvky a indikátory
-
S kontrolkouAno
Funkce
-
Vhodné pro doplňkovou konfiguraci systémuAno
-
Režim ukončení životnostiOCM (open circuit mode)
Pouze pro interní použití
-
Počet polovičních modulů 17,5 mm6
Specifické identifikační atributy pro ochranu
-
Typ filtru produktu_empty_
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

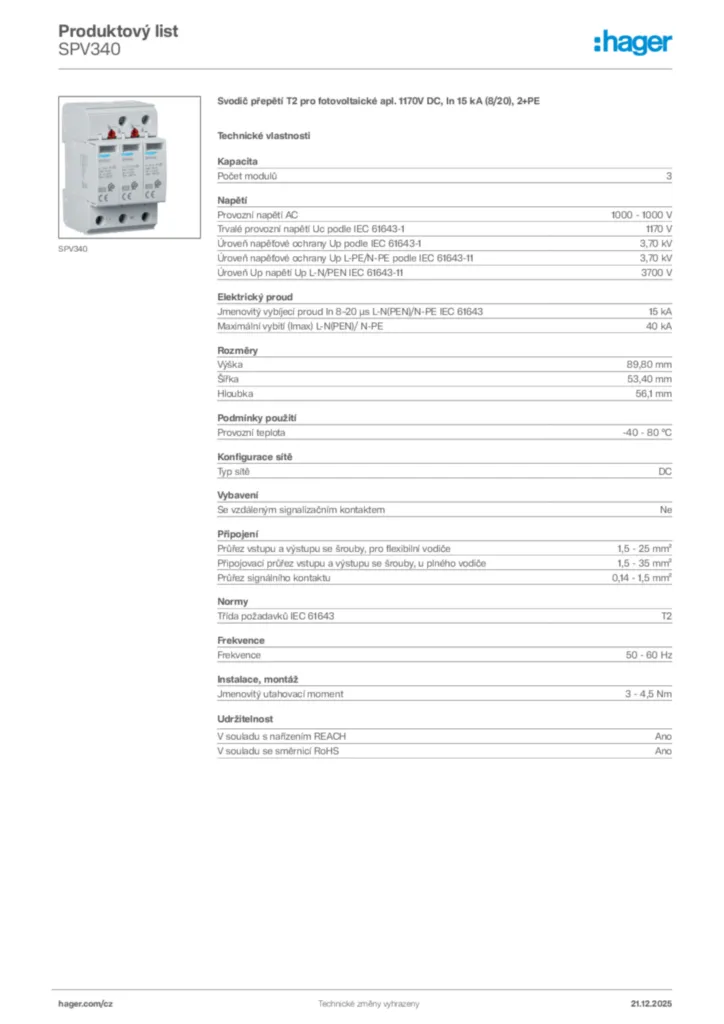

Datový list produktu
Hager Generováno - Datový list produktu SPV340
Svodič přepětí T2 pro fotovoltaické apl. 1170V DC, In 15 kA (8/20), 2+PE
PDF -
Instalační návod
Instalační návod International 2022-06-14
PDF556,21 kB -
Prohlášení o shodě
Prohlášení o shodě en-US 2026-07-15
PDF346,66 kB
Více dokumentace
