Svodič přepětí T2, 3+1-pólový, Iimp 20 kA (8/20), s technologií MOV. Vybaven signalizací a přepínacím pomocným kontaktem 1 A / 250 V AC pro monitorování stavu. Doporučené předjištění max. 125 A. Ideální pro použití v rodinných domech a bytech v městské zástavbě bez vnější ochrany proti bleskům.

EAN

3250615514905

Balení

1 ks

Přepěťová ochrana (SPD)

Svodič přepětí T2, In 20 kA (8/20), (3+1) se signalizací SPB415

Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

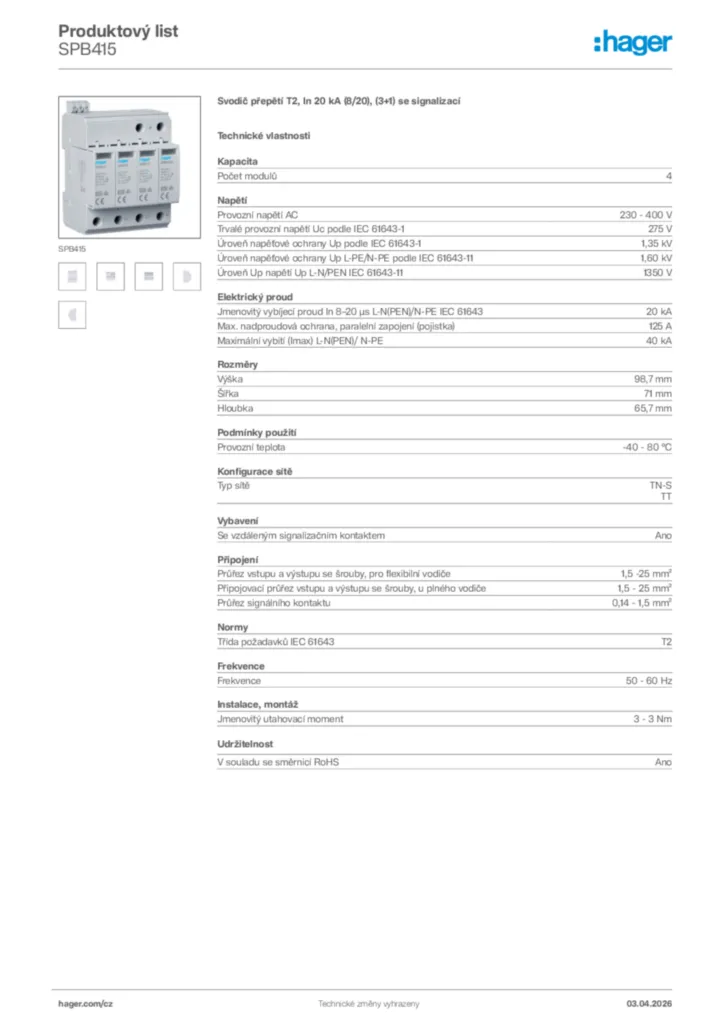

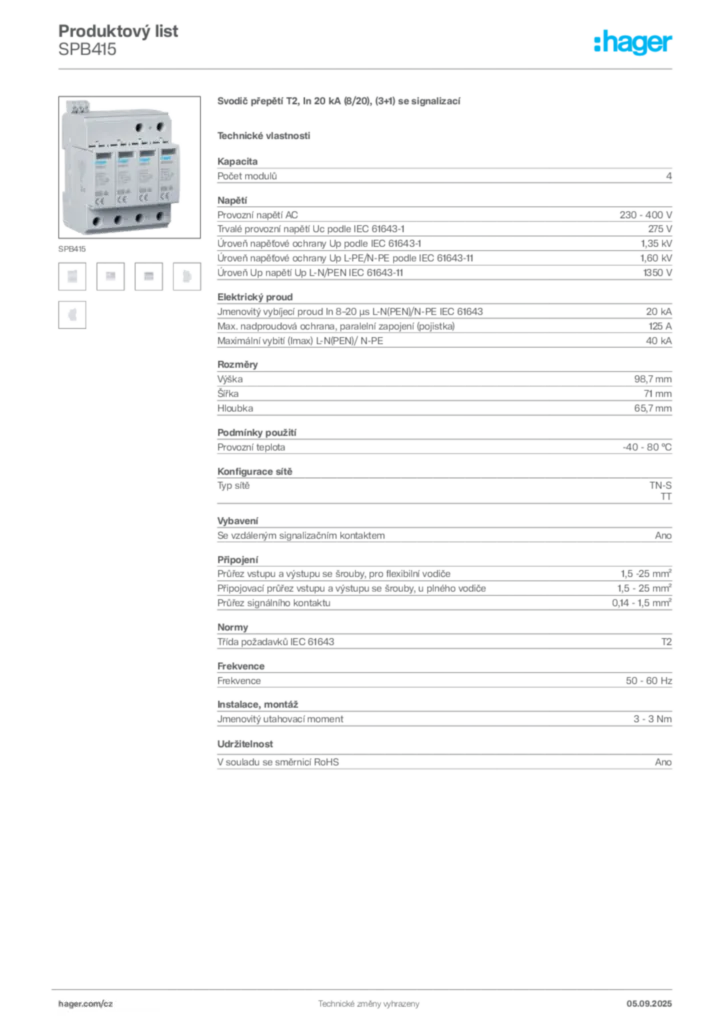

Stáhnout technický list

Technické vlastnosti

Typ pólu

3P+N
Poloha neutrálního vodiče

Vpravo

Počet modulů

4

Provozní napětí AC

230 - 400 V
Trvalé provozní napětí Uc podle IEC 61643-1

275 V
Úroveň napěťové ochrany Up podle IEC 61643-1

1,35 kV
Úroveň napěťové ochrany Up N-PE IEC 61643-11

1 500 V
Úroveň napěťové ochrany Up L-N (PEN)

1,35 kV
Úroveň napěťové ochrany Up L-PE

1,6 kV
Jmenovité provozní napětí AC (signální kontakt)

5 - 250 V
Jmenovité provozní napětí DC (signální kontakt)

30 - 30 V
Referenční zkušební napětí Utest (AC)

255 V
Kategorie přepětí podle IEC 60947-1

3
Jmenovité napětí

240 - 415 V AC ± 10%

Trvalý proud Ic

< 5 μA
Trvalý proud Ic (L-N)

< 5 μA
Trvalý proud Ic (L-PE)

< 5 μA
Trvalý proud Ic (N-PE)

< 5 μA
Jmenovitý zkratový proud (Isccr)

25 kA
Max. nadproudová ochrana, paralelní zapojení (pojistka)

125 A
Max. nadproudová ochrana, sériové zapojení (pojistka)

80 A
Jmenovitý vybíjecí proud In

20 kA
Jmenovitý vybíjecí proud In 8 - 20 µs L-N (PEN)

20 kA
Jmenovitý provozní proud AC (signální kontakt)

5 - 750 mA
Jmenovitý provozní proud DC (signální kontakt)

1 - 1 A
Schopnost postupného vypínání proudu

0,1 kA
Max. výstupní proud (Imax)

40 kA
Max. vybíjecí proud (Imax) L-N (PEN)

40 kA
Zbytkový proud Ipe

< 5 μA

Výška

98,7 mm
Šířka

71 mm
Hloubka

65,7 mm
Délka odizolování

16 mm
Délka odizolování (signální kontakt)

7 mm

Provozní teplota

-40 - 80 °C
Ochrana před vzdušnou vlhkostí

5 - 95%
Skladovací/přepravní teplota

-40 - 80 °C
Stupeň znečištění podle IEC 60664/IEC 60947-2

2
Max. nadmořská výška

2 000 m

Typ sítě

TN-S, TT
Síť TN

Ne
Síť TN-C

Ne
Síť TN-C-S

Ne
Síť TN-S

Ano
Síť TT

Ano
Síť IT

Ne
Síť DC

Ne

Se vzdáleným signalizačním kontaktem

Ano
Jmenovitý zatěžovací proud IL

80 A

Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče

1,5 -25 mm²
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče

1,5 - 25 mm²
Průřez plného vodiče, pro ochranný vodič

1,5 - 25 mm²
Průřez flexibilního vodiče, pro ochranný vodič

1,5 -25 mm²
Průřez flexibilního vodiče

1.5 - 25 mm²
Průřez flexibilního vodiče (signální kontakt)

0,14 - 1,5 mm²
Průřez plného vodiče

1.5 - 35 mm²
Průřez plného vodiče (signální kontakt)

0,14 - 1,5 mm²
Typ konektoru/zástrčky

Šroubová svorka
Počet přípojek

1

Třída požadavků IEC 61643

T2

Frekvence

50 - 60 Hz

Jmenovitý utahovací moment

3 - 3 Nm
Montážní/připojovací poloha

Horizontální
Vhodné pro vnitřní použití

Ano

S integrovanou ochrannou pojistkou

Ne

Druh montáže

Lišta DIN
Typ připojení

Šroubovací přípojka
Typ připojení (signální kontakt)

Zásuvná přípojka, Šroubovací přípojka

Vhodné pro doplňkovou konfiguraci systému

Ne

Charakteristika pojistek

gG

Počet polovičních modulů 17,5 mm

8

Typ filtru produktu

_empty_

Chování TOV při UT (N-PE)

1200 V AC (200 ms / withstand mode)
Způsob ochrany

L-N, L-PE, N-PE
ProudouvýP vypínací faktor k

1,6
Chování TOV při UT (L-N)

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)
Třída izolace

Třída izolaceII

Barva produktu

Světle šedá
Kód RAL

7035
Materiál

Umělá hmota

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano
