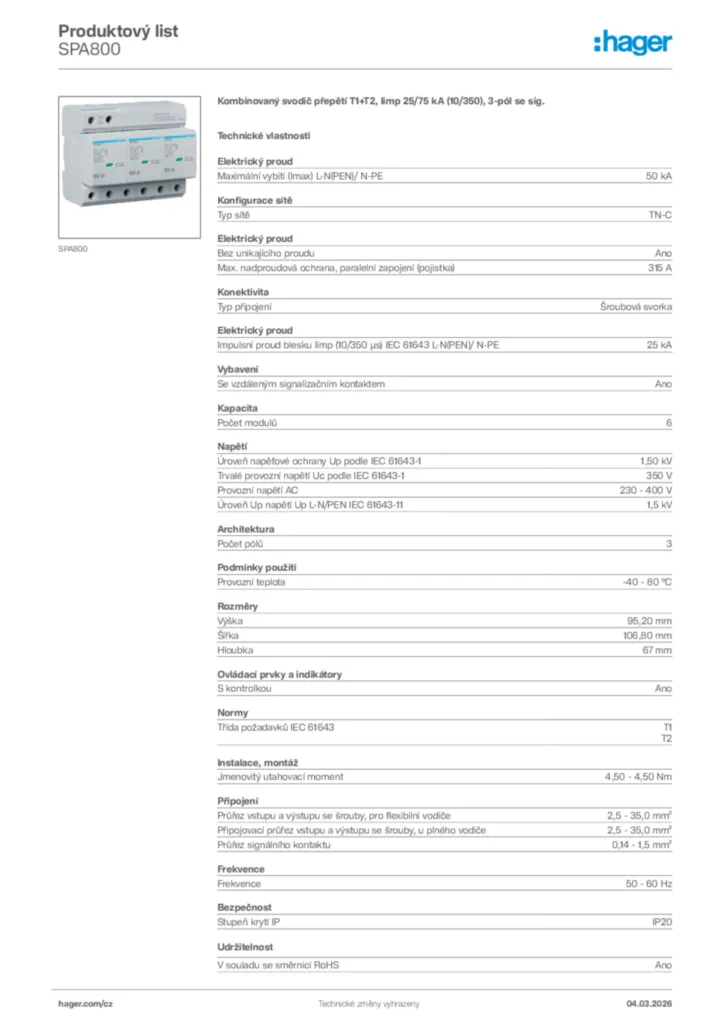

Kombinovaný svodič přepětí T1+T2, Iimp 25/75 kA (10/350), 3-pól se sig. SPA800
EAN
3250615514837
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Modulární fázová přípojnice 3 dostupné produkty
Technické vlastnosti
Elektrický proud
-
Maximální vybití (Imax) L-N(PEN)/ N-PE50 kA
-
Max. nadproudová ochrana, paralelní zapojení (pojistka)315 A
-
Impulsní proud blesku Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE25 kA
Konfigurace sítě
-
Typ sítěTN-C
Konektivita
-
Typ připojeníŠroubová svorka
Vybavení
-
Se vzdáleným signalizačním kontaktemAno
Kapacita
-
Počet modulů6
Napětí
-
Úroveň napěťové ochrany Up podle IEC 61643-11,50 kV
-
Trvalé provozní napětí Uc podle IEC 61643-1350 V
-
Provozní napětí AC230 - 400 V
-
Úroveň Up napětí Up L-N/PEN IEC 61643-111,5 kV
Architektura
-
Počet pólů3
Podmínky použití
-
Provozní teplota-40 - 80 °C
Rozměry
-
Výška95,20 mm
-
Šířka106,80 mm
-
Hloubka67 mm
Ovládací prvky a indikátory
-
S kontrolkouAno
Normy
-
Třída požadavků IEC 61643T1, T2
Instalace, montáž
-
Jmenovitý utahovací moment4,50 - 4,50 Nm
Připojení
-
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče2,5 - 35,0 mm²
-
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče2,5 - 35,0 mm²
-
Průřez signálního kontaktu0,14 - 1,5 mm²
Frekvence
-
Frekvence50 - 60 Hz
Bezpečnost
-
Stupeň krytí IPIP20
