NH00 pojistkový sokl 3 x 160 A na montážní desku, 95 mm² LT050U

Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

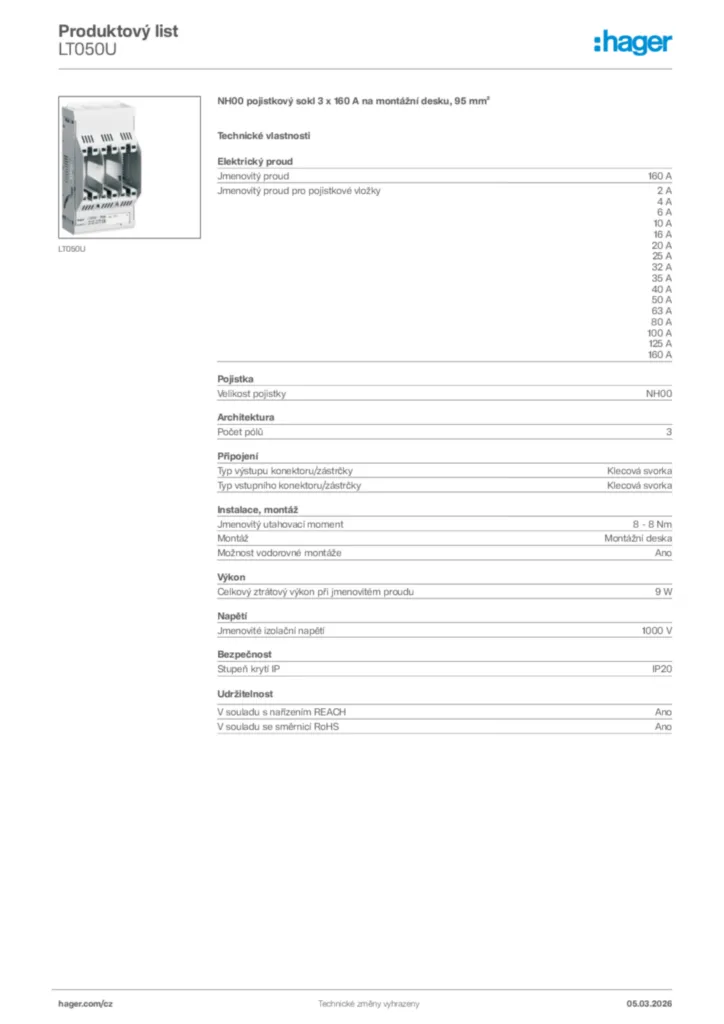

Stáhnout technický list

Technické vlastnosti

Jmenovitý proud IN

160 A
Jmenovitý proud pro pojistkové vložky

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
Jmenovitý podmíněný zkratový proud Icc

50 kA
Jmenovitý krátkodobý výdržný proud Icw 1 s IEC 60947

5 kA

Velikost pojistky

NH00

Počet pólů

3

Typ výstupu konektoru/zástrčky

Klecová svorka
Typ vstupního konektoru/zástrčky

Klecová svorka
Průřez plného vodiče

6 - 95 mm²
Průřez flexibilního vodiče

6 - 95 mm²
Typ výstupního připojení

Přímé připojení
Typ připojení – vstup

Přímé připojení

Jmenovitý utahovací moment

4,5 - 4,5 Nm
Montáž

Montážní deska
Možnost vodorovné montáže

Ano
Montážní/připojovací poloha

Vertikální

Ztrátový výkon na vstupu IN

9 W
Ztrátový výkon při plném zatížení

45 W
Ztrátový výkon pojistkové vložky instalované v přístroji

12 W

Jmenovité izolační napětí

1 000 V
Provozní napětí AC

400 - 690 V

Stupeň krytí IP

IP20

Sdartní

IEC/EN 60269

Druh montáže

Upevnění svorkou

Délka

80 mm
Šířka

106 mm
Výška

206 mm

Mechanická životnost v cyklech

1 400
Elektrická životnost v počtu cyklů

200

Frekvence

50 - 60 Hz

Má otočný mechanismus

Ne

Skladovací/přepravní teplota

-25 - 55 °C
Stupeň znečištění podle IEC 60664/IEC 60947-2

3
Provozní teplota

-25 - 55 °C

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano

Bez REACh-SVHC Ano
