Odpojovač válcových pojistek velikosti 10x38, 2-pól. do 32A/1000V DC L502PV
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Válcová pojistka 12 dostupné produkty
Dokončete svůj systém
-
LF308PVPojistka válcová, velikost 10x38, 8A gPV 1000V DC
-
LF304PVPojistka válcová, velikost 10x38, 4A gPV 1000V DC
-
LF302PVPojistka válcová, velikost 10x38, 2A gPV 1000V DC
-
LF312PVPojistka válcová, velikost 10x38, 12A gPV 1000V DC
-
LF320PVPojistka válcová, velikost 10x38, 20A gPV 1000V DC
-
LF316PVPojistka válcová, velikost 10x38, 16A gPV 1000V DC
-
LF310PVPojistka válcová, velikost 10x38, 10A gPV 1000V DC
-
LF303PVPojistka válcová, velikost 10x38, 3A gPV 1000V DC
-
LF306PVPojistka válcová, velikost 10x38, 6A gPV 1000V DC
-
LF305PV
Pojistka válcová, velikost 10x38, 5A gPV 1000V DC
-
LF315PVPojistka válcová, velikost 10x38, 15A gPV 1000V DC
-
LF325PVPojistka válcová, velikost 10x38, 25A gPV 600V DC
Technické vlastnosti
Architektura
-
Počet pólů2
-
Typ pólu2P
Kapacita
-
Počet modulů2
Elektrický proud
-
Jmenovitý proud32 A
-
Jmenovitý podmíněný zkratový proud Icc s pojistkami gl-gG30 kA
-
Jmenovitý krátkodobý výdržný proud Icw IEC 6094730 kA
-
Jmenovitá mezní zkratová vypínací schopnost Icu AC IEC 60947-230 kA
Napětí
-
Provozní napětí AC690 - 1 000 V
-
Typ napájecího napětíDC
-
Jmenovité izolační napětí690 V
-
Jmenovité napětí0 - 1 000 V
-
Provozní napětí při trvalém provozu0 - 1 000 V
Instalace, montáž
-
Jmenovitý utahovací moment2 - 2 Nm
Rozměry
-
Výška77 mm
-
Šířka35 mm
-
Hloubka75 mm
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu2,20 W
Bezpečnost
-
Stupeň krytí IPIP20
Podmínky použití
-
Provozní teplota-25 - 50 °C
-
Stupeň znečištění podle IEC 60664/IEC 60947-23
Připojení
-
Průřez flexibilního vodiče0.75 - 10 mm²
-
Průřez plného vodiče1 - 16 mm²
Frekvence
-
Frekvence50 - 60 Hz
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

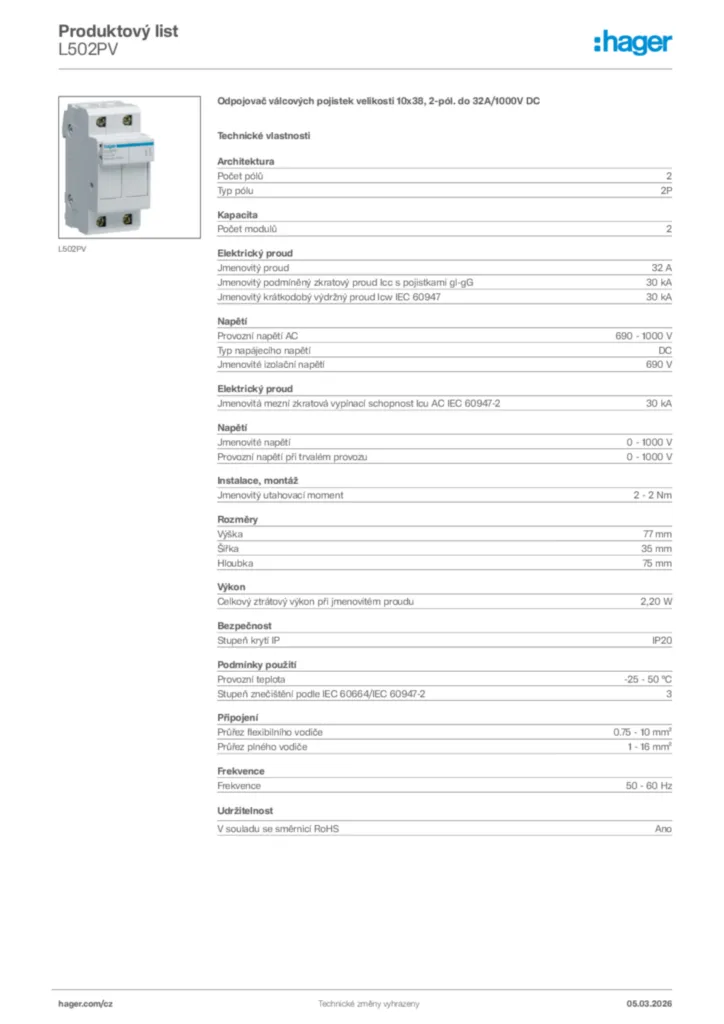

Product datasheet
Hager Product data sheet L502PV
Odpojovač válcových pojistek velikosti 10x38, 2-pól. do 32A/1000V DC
PDF -
Declaration of conformity
Declaration
Declaration of conformity International 2021-09-23
PDF378,78 kB
Declaration
Declaration of conformity International 2021-04-16
PDF215,85 kB
Více dokumentace
