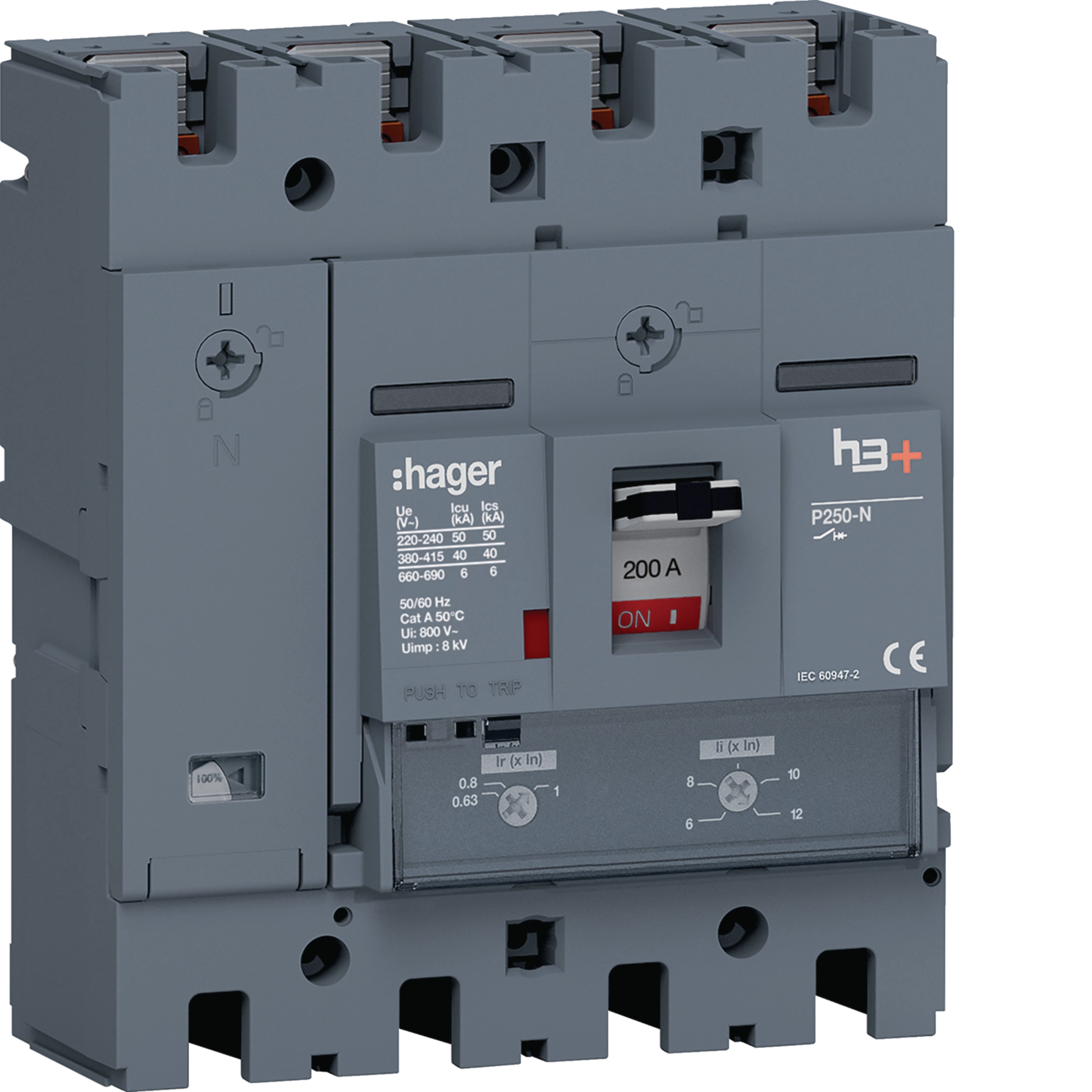

Kompaktní jistič h3+ P250 TM 40 kA, 4-pólový, In 200 A HNT201DR

Name: HNT201DR
Brand: Hager
SKU: HNT201DR20

EAN

3250613172206

Balení

1 ks

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

Stáhnout technický list

Dokončete svůj systém

Volitelné příslušenství

Přídavný blok pro MCCB typ A 1 dostupné produkty
Vypínací spoušť 5 dostupné produkty
Podpěťová cívka 8 dostupné produkty
Blok kontaktů pomocných zařízení 4 dostupné produkty
Uzamykací blokovací funkce 5 dostupné produkty
Zobrazit více 20 další dostupné produkty

Technické vlastnosti

Jmenovitý proud

200 A
Jmenovitá mezní zkratová vypínací schopnost Icu při 400 V AC (IEC 60947-2)

40 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 240 V AC (IEC 60947-2)

50 kA
Jmenovitá provozní zkratová vypínací schopnost Ics při 230 V AC podle IEC 60947-2

50 kA
Jmenovitá provozní zkratová vypínací schopnost Ics při 400 V AC podle IEC 60947-2

40 kA
Jmenovitý proud při 10°C podle IEC 60947

263,80 A
Jmenovitý proud při 15°C podle IEC 60947

256,70 A
Jmenovitý proud při 20°C podle IEC 60947

249,40 A
Jmenovitý proud při 25°C podle IEC 60947

241,90 A
Jmenovitý proud při 30°C podle IEC 60947

234,10 A
Jmenovitý proud při 35°C podle IEC 60947

226,10 A
Jmenovitý proud při 40°C podle IEC 60947

217,70 A
Jmenovitý proud při 45°C podle IEC 60947

209 A
Jmenovitý proud při 50°C podle IEC 60947

200 A
Jmenovitý proud při 55°C podle IEC 60947

190,50 A
Jmenovitý proud při 60°C podle IEC 60947

180,50 A
Jmenovitý proud při 65°C podle IEC 60947

170 A
Jmenovitý proud při 70°C podle IEC 60947

158,70 A

Počet pólů

4
Řídicí/provozní prvek

Přepínání
Typ konstrukce zařízení

Kompletní přístroj v krytu
Poloha neutrálního vodiče

Vlevo

Frekvence

50 - 60 Hz

Jmenovité impulzní výdržné napětí Uimp

8 000 V
Jmenovité izolační napětí

800 V
Provozní napětí AC

220 - 690 V

Vypínací spoušť

TM A/A

Celkový ztrátový výkon při jmenovitém proudu

36 W

Elektrická životnost v počtu cyklů

10 000
Mechanická životnost v cyklech

40 000

Stupeň krytí IP

IP4X

Průřez flexibilního vodiče

35 - 150 mm²
Průřez plného vodiče

35 - 185 mm²

Blokovatelné

Ano

AT_ThermalProtectionKnobSetting

0,63, 0,8, 1

Materiál kabelu

Měď, Hliník

Kompatibilní s RDC AOB

Ano
Vhodné pro lišty DIN

Ne
Vhodné pro rozvaděče

Ano

Výška

165 mm
Šířka

140 mm
Hloubka

97 mm
Výstupní přípojnice: šířka, výška, průměr šroubu (max.)

4 mm, 8,5 mm, 25 mm
Přívodní přípojnice: šířka, výška, průměr šroubu (max.)

4 mm, 8,5 mm, 25 mm

Montážní/připojovací poloha

Čelo
Jmenovitý utahovací moment

12 - 12 Nm
Jmenovitý utahovací moment svorky, dolní

12 - 12 Nm
Jmenovitý utahovací moment horní svorky

12 - 12 Nm

Okamžitá ochrana (li): koeficient nastavení číselníku

6, 8, 10, 12

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano

V souladu s nařízením REACH Ano
