Kompaktní jističe, odpínače, přepínače sítí a výkonové stykače

Kompaktní jistič h3+ P630 LSI 50 kA, 3-pólový, In 630 A HMW630JR

Name: HMW630JR
Brand: Hager
SKU: HMW630JR20

EAN

3250613198237

Balení

1 ks

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

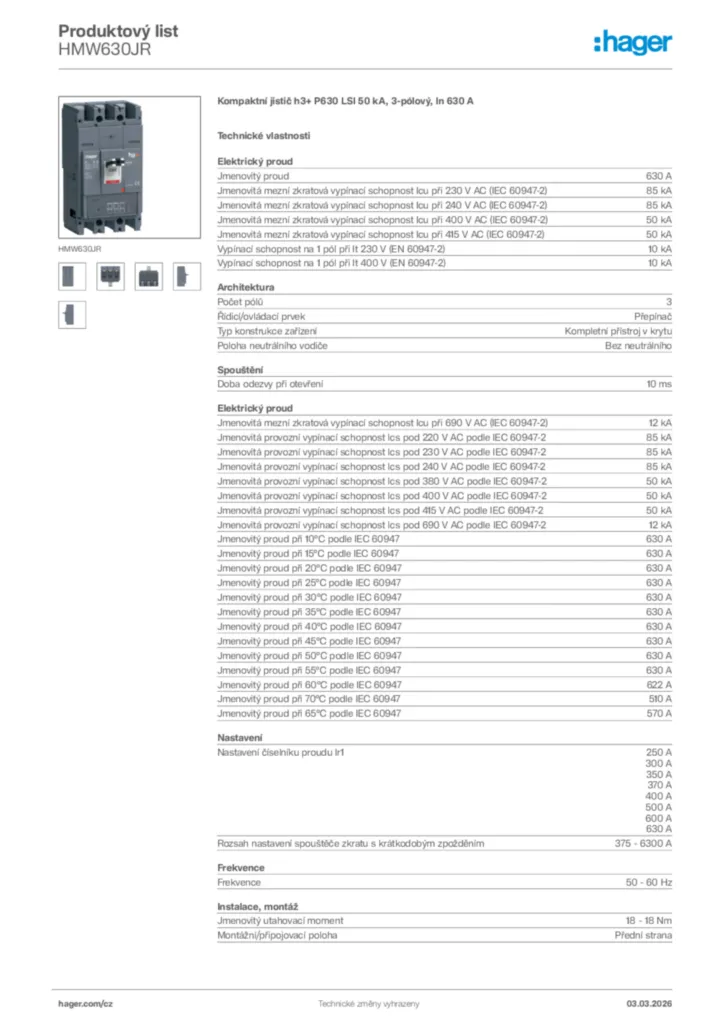

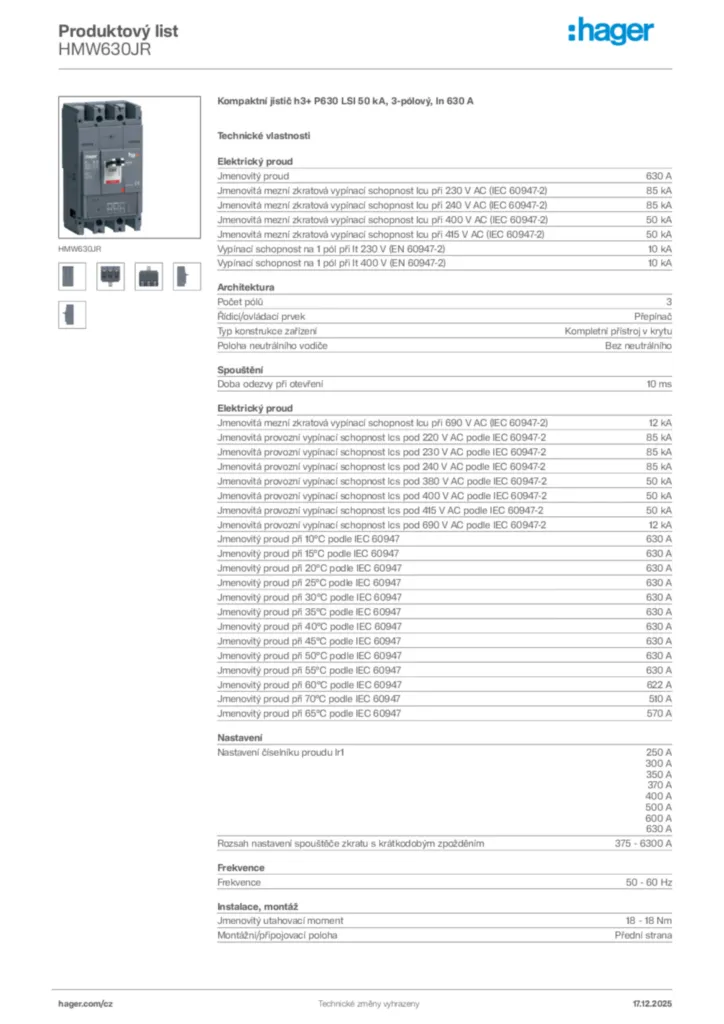

Stáhnout technický list

Dokončete svůj systém

Podpěťová cívka 8 dostupné produkty
Vypínací spoušť 5 dostupné produkty
Pomocný blokovací kabel 2 dostupné produkty
Uzamykací blokovací funkce 7 dostupné produkty
Blok kontaktů pomocných zařízení 4 dostupné produkty
Funkce připojení 5 dostupné produkty

Technické vlastnosti

Jmenovitý proud

630 A
Jmenovitá mezní zkratová vypínací schopnost Icu při 230 V AC (IEC 60947-2)

85 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 240 V AC (IEC 60947-2)

85 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 400 V AC (IEC 60947-2)

50 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 415 V AC (IEC 60947-2)

50 kA
Vypínací schopnost na 1 pól při It 230 V (EN 60947-2)

10 kA
Vypínací schopnost na 1 pól při It 400 V (EN 60947-2)

10 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 690 V AC (IEC 60947-2)

12 kA
Jmenovitá provozní vypínací schopnost lcs pod 220 V AC podle IEC 60947-2

85 kA
Jmenovitá provozní vypínací schopnost lcs pod 230 V AC podle IEC 60947-2

85 kA
Jmenovitá provozní vypínací schopnost lcs pod 240 V AC podle IEC 60947-2

85 kA
Jmenovitá provozní vypínací schopnost lcs pod 380 V AC podle IEC 60947-2

50 kA
Jmenovitá provozní vypínací schopnost lcs pod 400 V AC podle IEC 60947-2

50 kA
Jmenovitá provozní vypínací schopnost lcs pod 415 V AC podle IEC 60947-2

50 kA
Jmenovitá provozní vypínací schopnost lcs pod 690 V AC podle IEC 60947-2

12 kA
Jmenovitý proud při 10°C podle IEC 60947

630 A
Jmenovitý proud při 15°C podle IEC 60947

630 A
Jmenovitý proud při 20°C podle IEC 60947

630 A
Jmenovitý proud při 25°C podle IEC 60947

630 A
Jmenovitý proud při 30°C podle IEC 60947

630 A
Jmenovitý proud při 35°C podle IEC 60947

630 A
Jmenovitý proud při 40°C podle IEC 60947

630 A
Jmenovitý proud při 45°C podle IEC 60947

630 A
Jmenovitý proud při 50°C podle IEC 60947

630 A
Jmenovitý proud při 55°C podle IEC 60947

630 A
Jmenovitý proud při 60°C podle IEC 60947

622 A
Jmenovitý proud při 70°C podle IEC 60947

510 A
Jmenovitý proud při 65°C podle IEC 60947

570 A

Počet pólů

3
Řídicí/ovládací prvek

Přepínač
Typ konstrukce zařízení

Kompletní přístroj v krytu
Poloha neutrálního vodiče

Bez neutrálního

Doba odezvy při otevření

10 ms

Nastavení číselníku proudu Ir1

250 A, 300 A, 350 A, 370 A, 400 A, 500 A, 600 A, 630 A
Rozsah nastavení spouštěče zkratu s krátkodobým zpožděním

375 - 6 300 A

Frekvence

50 - 60 Hz

Jmenovitý utahovací moment

18 - 18 Nm
Montážní/připojovací poloha

Přední strana

Jmenovité impulzní výdržné napětí Uimp

8 000 V
Jmenovité izolační napětí

800 V
Provozní napětí AC

220 - 690 V

Vypínací spoušť

LSI

Celkový ztrátový výkon při jmenovitém proudu

119 W
Ztrátový výkon na pól

39,6 W

Počet pomocných kontaktů jako měnič

0
Počet pomocných kontaktů jako rozpojovací

0
Počet pomocných kontaktů jako spojovací

0

Stupeň krytí IP

IP4X

Provozní teplota

-25 - 70 °C
Stupeň znečištění podle IEC 60664/IEC 60947-2

3

Typ konektoru/zástrčky

Svorka

Materiál kabelu

Měď, Hliník

Výška

260 mm
Šířka

140 mm
Hloubka

150 mm

Integrovaný motorový pohon

Ne

Vhodné pro lišty DIN

Ne
Kompatibilní s RDC AOB

Ano
Vhodné pro rozvaděče

Ano

Umístění napájení

Obousměrný

Ochrana proti dlouhodobému přetížení (ltd): zpoždění (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Selektivní spoušť (std): proud (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Selektivní spoušť (std): zpoždění (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Okamžitá ochrana (li): koeficient nastavení číselníku

3, 4, 5, 6, 7, 8, 9, 10, 11

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano
