Kompaktní jističe

Kompaktní jistič h3+ P630 LSI 50 kA, 3-pólový, In 250 A HMW250JR

catalog.pageproduct.productbar_accessories.link
catalog.pageproduct.tab_additional_title.link
catalog.pageproduct.title_sustainability.h2
catalog.pageproduct.title_documents.h2
catalog.pagelevel.related_heading_range.link

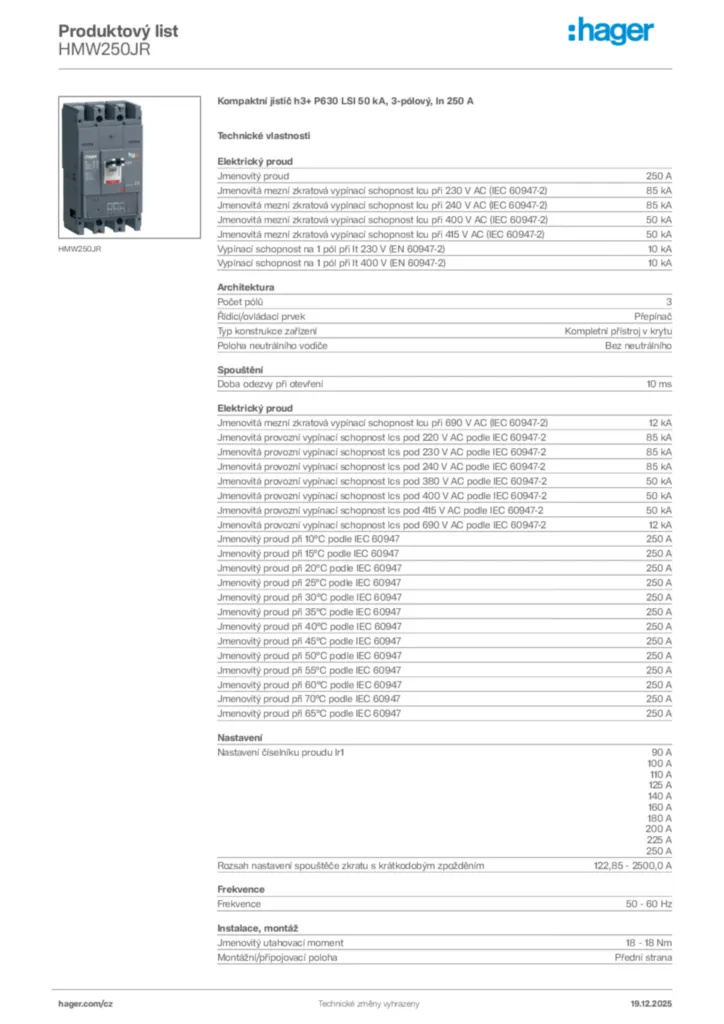

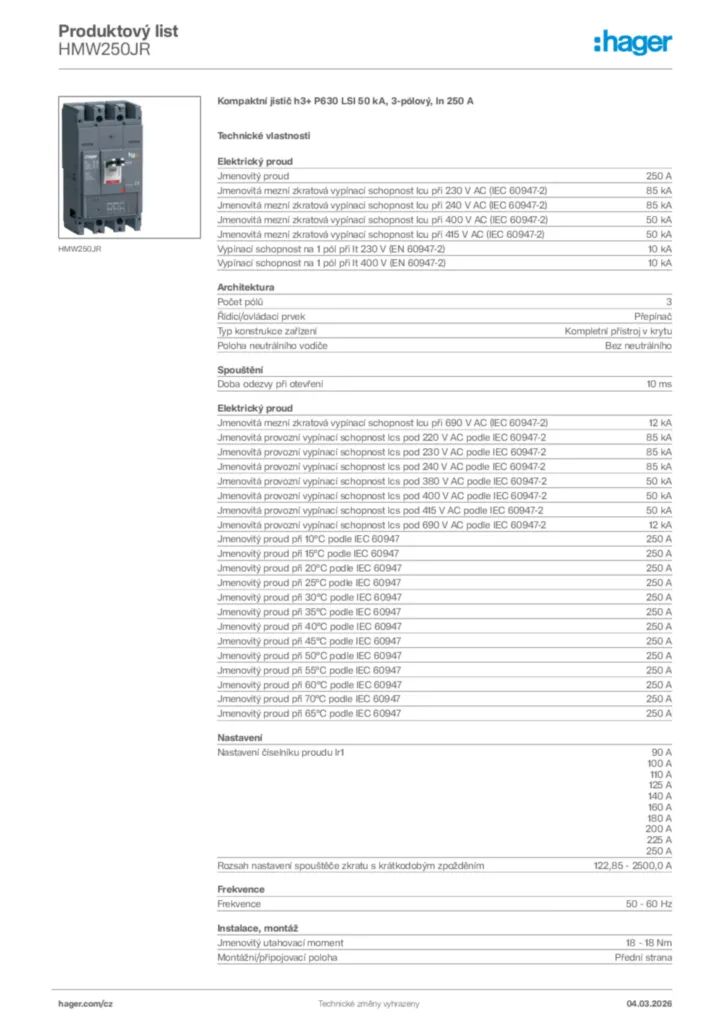

Stáhnout technický list

product.page.accessories.title

Podpěťová cívka 8 product.page.accessories.products-available
Vypínací spoušť 5 product.page.accessories.products-available
Pomocný blokovací kabel 2 product.page.accessories.products-available
Uzamykací blokovací funkce 7 product.page.accessories.products-available
Blok kontaktů pomocných zařízení 4 product.page.accessories.products-available
Funkce připojení 5 product.page.accessories.products-available

catalog.pageproduct.tab_additional_title.link

Jmenovitý proud

250 A
Jmenovitá mezní zkratová vypínací schopnost Icu při 230 V AC (IEC 60947-2)

85 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 240 V AC (IEC 60947-2)

85 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 400 V AC (IEC 60947-2)

50 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 415 V AC (IEC 60947-2)

50 kA
Vypínací schopnost na 1 pól při It 230 V (EN 60947-2)

10 kA
Vypínací schopnost na 1 pól při It 400 V (EN 60947-2)

10 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 690 V AC (IEC 60947-2)

12 kA
Jmenovitá provozní vypínací schopnost lcs pod 220 V AC podle IEC 60947-2

85 kA
Jmenovitá provozní vypínací schopnost lcs pod 230 V AC podle IEC 60947-2

85 kA
Jmenovitá provozní vypínací schopnost lcs pod 240 V AC podle IEC 60947-2

85 kA
Jmenovitá provozní vypínací schopnost lcs pod 380 V AC podle IEC 60947-2

50 kA
Jmenovitá provozní vypínací schopnost lcs pod 400 V AC podle IEC 60947-2

50 kA
Jmenovitá provozní vypínací schopnost lcs pod 415 V AC podle IEC 60947-2

50 kA
Jmenovitá provozní vypínací schopnost lcs pod 690 V AC podle IEC 60947-2

12 kA
Jmenovitý proud při 10°C podle IEC 60947

250 A
Jmenovitý proud při 15°C podle IEC 60947

250 A
Jmenovitý proud při 20°C podle IEC 60947

250 A
Jmenovitý proud při 25°C podle IEC 60947

250 A
Jmenovitý proud při 30°C podle IEC 60947

250 A
Jmenovitý proud při 35°C podle IEC 60947

250 A
Jmenovitý proud při 40°C podle IEC 60947

250 A
Jmenovitý proud při 45°C podle IEC 60947

250 A
Jmenovitý proud při 50°C podle IEC 60947

250 A
Jmenovitý proud při 55°C podle IEC 60947

250 A
Jmenovitý proud při 60°C podle IEC 60947

250 A
Jmenovitý proud při 70°C podle IEC 60947

250 A
Jmenovitý proud při 65°C podle IEC 60947

250 A

Počet pólů

3
Řídicí/ovládací prvek

Přepínač
Typ konstrukce zařízení

Kompletní přístroj v krytu
Poloha neutrálního vodiče

Bez neutrálního

Doba odezvy při otevření

10 ms

Nastavení číselníku proudu Ir1

90 A, 100 A, 110 A, 125 A, 140 A, 160 A, 180 A, 200 A, 225 A, 250 A
Rozsah nastavení spouštěče zkratu s krátkodobým zpožděním

122,85 - 2 500,0 A

Frekvence

50 - 60 Hz

Jmenovitý utahovací moment

18 - 18 Nm
Montážní/připojovací poloha

Přední strana

Jmenovité impulzní výdržné napětí Uimp

8 000 V
Jmenovité izolační napětí

800 V
Provozní napětí AC

220 - 690 V

Vypínací spoušť

LSI

Celkový ztrátový výkon při jmenovitém proudu

36,8 W
Ztrátový výkon na pól

12,3 W

Počet pomocných kontaktů jako měnič

0
Počet pomocných kontaktů jako rozpojovací

0
Počet pomocných kontaktů jako spojovací

0

Stupeň krytí IP

IP4X

Provozní teplota

-25 - 70 °C
Stupeň znečištění podle IEC 60664/IEC 60947-2

3

Typ konektoru/zástrčky

Svorka

Materiál kabelu

Měď

Výška

260 mm
Šířka

140 mm
Hloubka

150 mm

Integrovaný motorový pohon

catalog.pageproduct.attribute_boolean.no

Vhodné pro lišty DIN

catalog.pageproduct.attribute_boolean.no
Kompatibilní s RDC AOB

catalog.pageproduct.attribute_boolean.yes
Vhodné pro rozvaděče

catalog.pageproduct.attribute_boolean.yes

Umístění napájení

Obousměrný

Ochrana proti dlouhodobému přetížení (ltd): zpoždění (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Selektivní spoušť (std): proud (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Selektivní spoušť (std): zpoždění (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Okamžitá ochrana (li): koeficient nastavení číselníku

3, 4, 5, 6, 7, 8, 10, 11, 12

catalog.pageproduct.title_sustainability.h2

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. catalog.pageproduct.product_description_learn_more.link

Bez REACh-SVHC Ano
