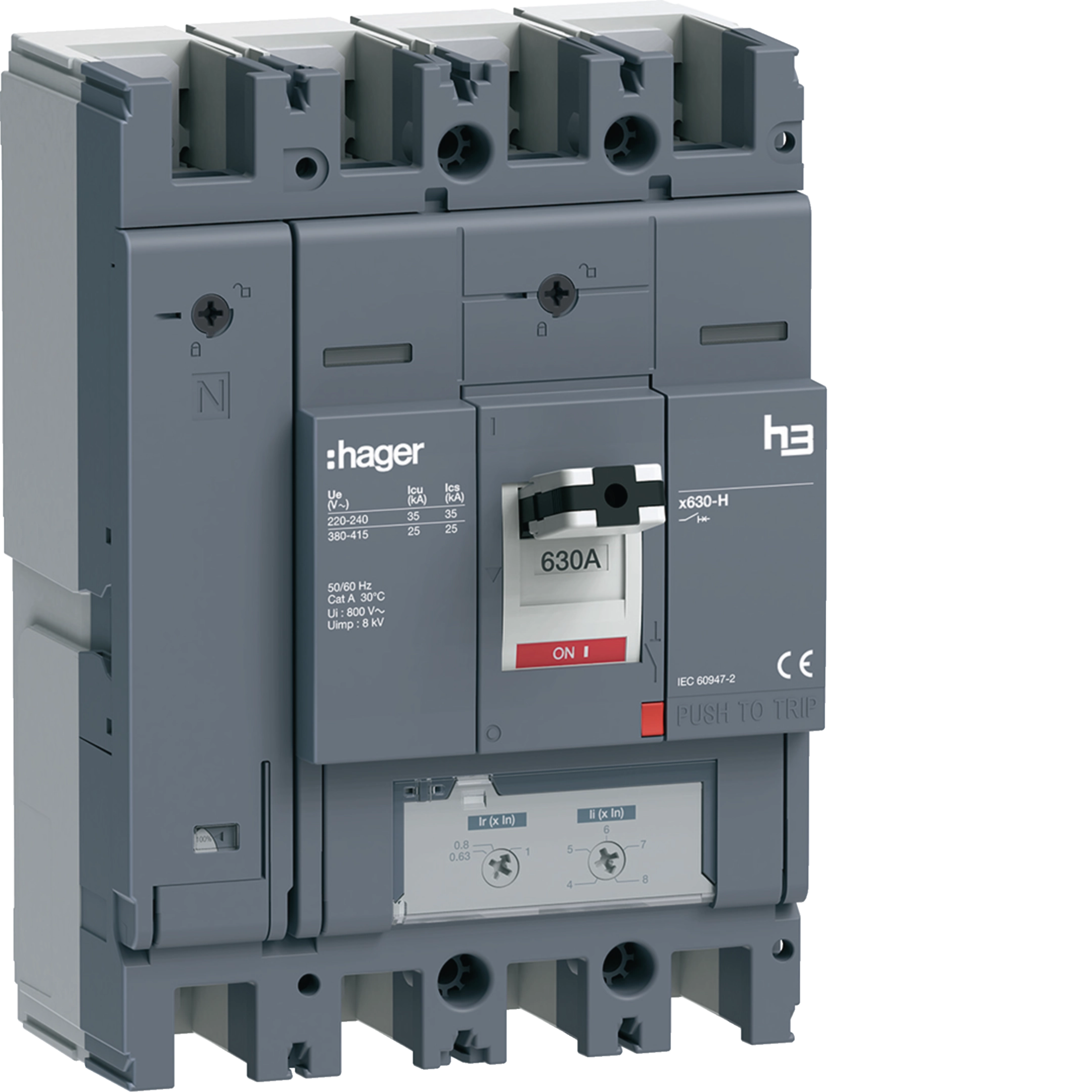

Kompaktní jistič h3+ x630 TM 25 kA, 4-pólový, In 630 A HHJ631DE
EAN
3250613201616
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Funkce připojení 5 dostupné produkty -
Vypínací spoušť 5 dostupné produkty -
Podpěťová cívka 8 dostupné produkty -
Pomocný blokovací kabel 2 dostupné produkty -
Uzamykací blokovací funkce 7 dostupné produkty -
Blok kontaktů pomocných zařízení 4 dostupné produkty
Dokončete svůj systém
-
HYW015H
Připojovací praporce rozšiřující x630/P630, 630 A, 4-pól.
-
HYW013HPřipojovací praporce přímé x630/P630, 630 A, 4-pól.
-
HYW008HBlokové svorky x630/P630, vystupující, Cu/Al 2x 35 - 300 mm², 4-pól.
-
HYW002HBlokové svorky x630/P630, integrované, Cu/Al 1x 35 - 300 mm², 4-pól.
-
HYD034HZadní připojení h630, 4P
-
HXA004H
Napěťová (vypínací) spoušť x160-x250, 200-240V AC
-
HXA003HNapěťová (vypínací) spoušť x160-P160-x250-P250-x630-P630, 100-120V AC
-
HXA005HNapěťová (vypínací) spoušť x160-P160-x250-P250-x630-P630, 380-450V AC
-
HXA002HNapěťová (vypínací) spoušť x160-P160-x250-P250-x630-P630, 48V DC
-
HXA001HNapěťová (vypínací) spoušť x160-P160-x250-P250-x630-P630, 24V DC
-
HXA051H
Podpěťová zpožděná spoušť x160-x250, 24V DC
-
HXA015HPodpěťová spoušť x160-P160-x250-P250-x630-P630, 380-450V AC
-
HXA014HPodpěťová spoušť x160-P160-x250-P250-x630-P630, 200-240V AC
-
HXA055HPodpěťová zpožděná spoušť x160-x250, 380-450V AC
-
HXA054HPodpěťová zpožděná spoušť x160-x250, 200-240V AC
-
HXA011HPodpěťová spoušť x160-P160-x250-P250-x630-P630, 24V DC
-
HXA053HPodpěťová zpožděná spoušť x160-x250, 100-120V AC
-
HXA013HPodpěťová spoušť x160-P160-x250-P250-x630-P630, 100-120V AC
-
HXA039H
Díl pro uzamčení páky x160-x250
-
HXW888HUzamykatelná sada pohonu P630/x630
-
HXS999HZámek Ronis (1351-500A s klíčem EL53241), náhradní díl
-
HXB070HBovden pro mechanické blokování, délka 1m
-
HXW166HSada mechanického blokování pro 2xP630/x630, 4-pólové
-
HXW066HMechanické blokování bovdenem pro P630/x630
-
HXB071H
-
HYW053HZádní kryt svorek x630/P630, rozšiřující, 4-pól.
-
HYW051HZádní kryt svorek x630/P630, dlouhý, 4-pól.
-
HYW026HKryty svorek x630/P630 pro svorky a zadní vývody, krátké, 4-pól.
-
HYW024HKryty svorek x630/P630 pro praporce, rozšiřující, 4-pól.
-
HYW022HKryty svorek x630/P630 pro paporce, dlouhé, 4-pól.
Technické vlastnosti
Elektrický proud
-
Jmenovitý proud630 A
-
Jmenovitá mezní zkratová vypínací schopnost Icu při 400 V AC (IEC 60947-2)25 kA
-
Jmenovitá mezní zkratová vypínací schopnost Icu při 240 V AC (IEC 60947-2)35 kA
-
Jmenovitá provozní vypínací schopnost lcs pod 230 V AC podle IEC 60947-235 kA
-
Jmenovitá provozní vypínací schopnost lcs pod 400 V AC podle IEC 60947-225 kA
-
Jmenovitý proud při 10°C podle IEC 60947687,30 A
-
Jmenovitý proud při 15°C podle IEC 60947673,40 A
-
Jmenovitý proud při 20°C podle IEC 60947659,20 A
-
Jmenovitý proud při 25°C podle IEC 60947644,80 A
-
Jmenovitý proud při 30°C podle IEC 60947630 A
-
Jmenovitý proud při 35°C podle IEC 60947614,90 A
-
Jmenovitý proud při 40°C podle IEC 60947599,30 A
-
Jmenovitý proud při 45°C podle IEC 60947583,40 A
-
Jmenovitý proud při 50°C podle IEC 60947567 A
-
Jmenovitý proud při 55°C podle IEC 60947550,10 A
-
Jmenovitý proud při 60°C podle IEC 60947532,70 A
-
Jmenovitý proud při 65°C podle IEC 60947514,70 A
-
Jmenovitý proud při 70°C podle IEC 60947496,10 A
Architektura
-
Počet pólů4
-
Řídicí/ovládací prvekPřepínač
-
Typ konstrukce zařízeníKompletní přístroj v krytu
-
Poloha neutrálního vodičeVlevo
Spouštění
-
Doba odezvy při otevření10 ms
Frekvence
-
Frekvence50 - 60 Hz
Napětí
-
Jmenovité impulzní výdržné napětí Uimp8 000 V
-
Jmenovité izolační napětí800 V
-
Provozní napětí AC220 - 415 V
Funkce
-
Vypínací spoušťTM A/A
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu145,2 W
Bezpečnost
-
Stupeň krytí IPIP4X
Nastavení
-
Nastavení knoflíku termální ochrany xIN0,63, 0,8, 1
Kabel
-
Materiál kabeluMěď, Hliník
Přenos
-
Kompatibilní s RDC AOBAno
-
Vhodné pro lišty DINNe
-
Vhodné pro rozvaděčeAno
Rozměry
-
Výška260 mm
-
Šířka185 mm
-
Hloubka150 mm
-
Výstupní přípojnice: šířka, výška, průměr šroubu (max.)10 mm, 12 mm, 32 mm
-
Přívodní přípojnice: šířka, výška, průměr šroubu (max.)10 mm, 12 mm, 32 mm
Instalace, montáž
-
Montážní/připojovací polohaPřední strana
-
Jmenovitý utahovací moment18 - 18 Nm
-
Jmenovitý utahovací moment spodní svorky18 - 18 Nm
-
Jmenovitý utahovací moment horní svorky18 - 18 Nm
