Výkon. jistič (x160), 25 kA, 3-pól., In=80 A HHA080H
EAN
3250613130480
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Přídavný bloky pro MCCB typ A-HI 2 dostupné produkty -
Vypínací spoušť 5 dostupné produkty -
Podpěťová cívka 8 dostupné produkty -
Blok kontaktů pomocných zařízení 4 dostupné produkty -
Uzamykací blokovací funkce 1 dostupné produkty
Dokončete svůj systém
-
HXA001H
Napěťová (vypínací) spoušť x160-P160-x250-P250-x630-P630, 24V DC
-
HXA002HNapěťová (vypínací) spoušť x160-P160-x250-P250-x630-P630, 48V DC
-
HXA003HNapěťová (vypínací) spoušť x160-P160-x250-P250-x630-P630, 100-120V AC
-
HXA004HNapěťová (vypínací) spoušť x160-x250, 200-240V AC
-
HXA005HNapěťová (vypínací) spoušť x160-P160-x250-P250-x630-P630, 380-450V AC
-
HXA011H
Podpěťová spoušť x160-P160-x250-P250-x630-P630, 24V DC
-
HXA013HPodpěťová spoušť x160-P160-x250-P250-x630-P630, 100-120V AC
-
HXA014HPodpěťová spoušť x160-P160-x250-P250-x630-P630, 200-240V AC
-
HXA015HPodpěťová spoušť x160-P160-x250-P250-x630-P630, 380-450V AC
-
HXA051HPodpěťová zpožděná spoušť x160-x250, 24V DC
-
HXA053HPodpěťová zpožděná spoušť x160-x250, 100-120V AC
-
HXA054HPodpěťová zpožděná spoušť x160-x250, 200-240V AC
-
HXA055HPodpěťová zpožděná spoušť x160-x250, 380-450V AC

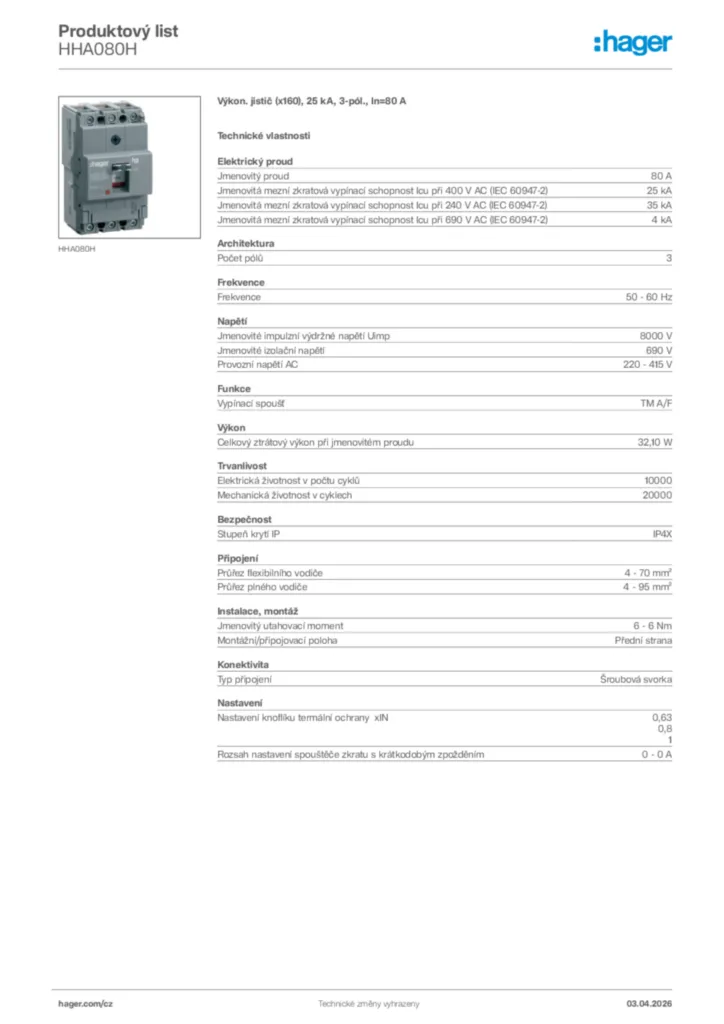

Technické vlastnosti
Elektrický proud
-
Jmenovitý proud80 A
-
Jmenovitá mezní zkratová vypínací schopnost Icu při 400 V AC (IEC 60947-2)25 kA
-
Jmenovitá mezní zkratová vypínací schopnost Icu při 240 V AC (IEC 60947-2)35 kA
Architektura
-
Počet pólů3
Frekvence
-
Frekvence50 - 60 Hz
Napětí
-
Jmenovité impulzní výdržné napětí Uimp8 000 V
-
Jmenovité izolační napětí690 V
-
Provozní napětí AC220 - 415 V
Funkce
-
Vypínací spoušťTM A/F
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu32,10 W
Trvanlivost
-
Elektrická životnost v počtu cyklů1 000
-
Mechanická životnost v cyklech4 000
Bezpečnost
-
Stupeň krytí IPIP4X
Připojení
-
Průřez flexibilního vodiče4 - 70 mm²
-
Průřez plného vodiče4 - 95 mm²
Instalace, montáž
-
Jmenovitý utahovací moment6 - 6 Nm
-
Montážní/připojovací polohaČelo
Konektivita
-
Typ připojeníŠroubová svorka
Nastavení
-
Nastavení knoflíku termální ochrany xIN0,63, 0,8, 1
-
Rozsah nastavení spouštěče zkratu s krátkodobým zpožděním0 - 0 A
